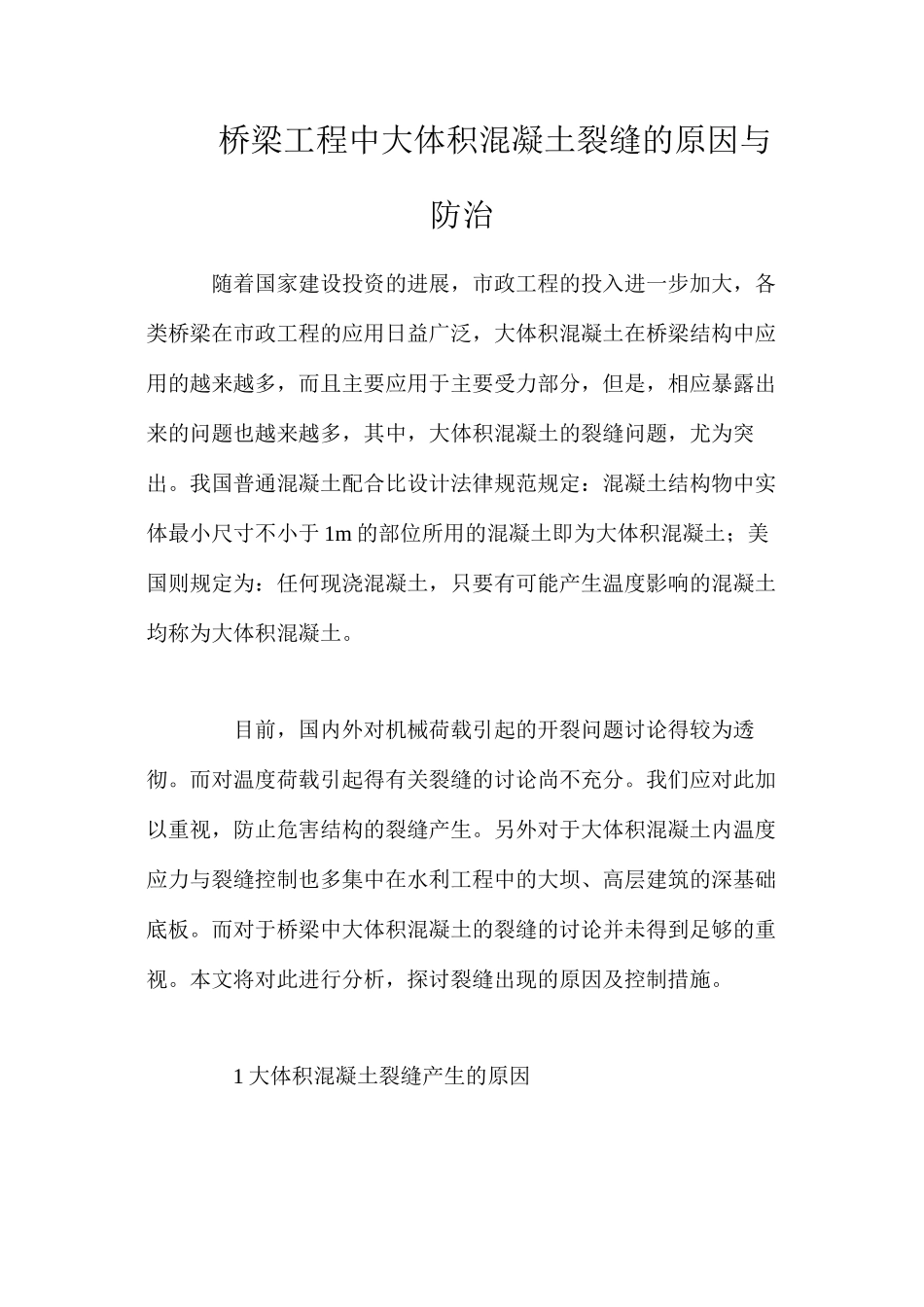

桥梁工程中大体积混凝土裂缝的原因与防治 随着国家建设投资的进展，市政工程的投入进一步加大，各类桥梁在市政工程的应用日益广泛，大体积混凝土在桥梁结构中应用的越来越多，而且主要应用于主要受力部分，但是，相应暴露出来的问题也越来越多，其中，大体积混凝土的裂缝问题，尤为突出
我国普通混凝土配合比设计法律规范规定：混凝土结构物中实体最小尺寸不小于 1m 的部位所用的混凝土即为大体积混凝土；美国则规定为：任何现浇混凝土，只要有可能产生温度影响的混凝土均称为大体积混凝土
目前，国内外对机械荷载引起的开裂问题讨论得较为透彻
而对温度荷载引起得有关裂缝的讨论尚不充分
我们应对此加以重视，防止危害结构的裂缝产生
另外对于大体积混凝土内温度应力与裂缝控制也多集中在水利工程中的大坝、高层建筑的深基础底板
而对于桥梁中大体积混凝土的裂缝的讨论并未得到足够的重视
本文将对此进行分析，探讨裂缝出现的原因及控制措施

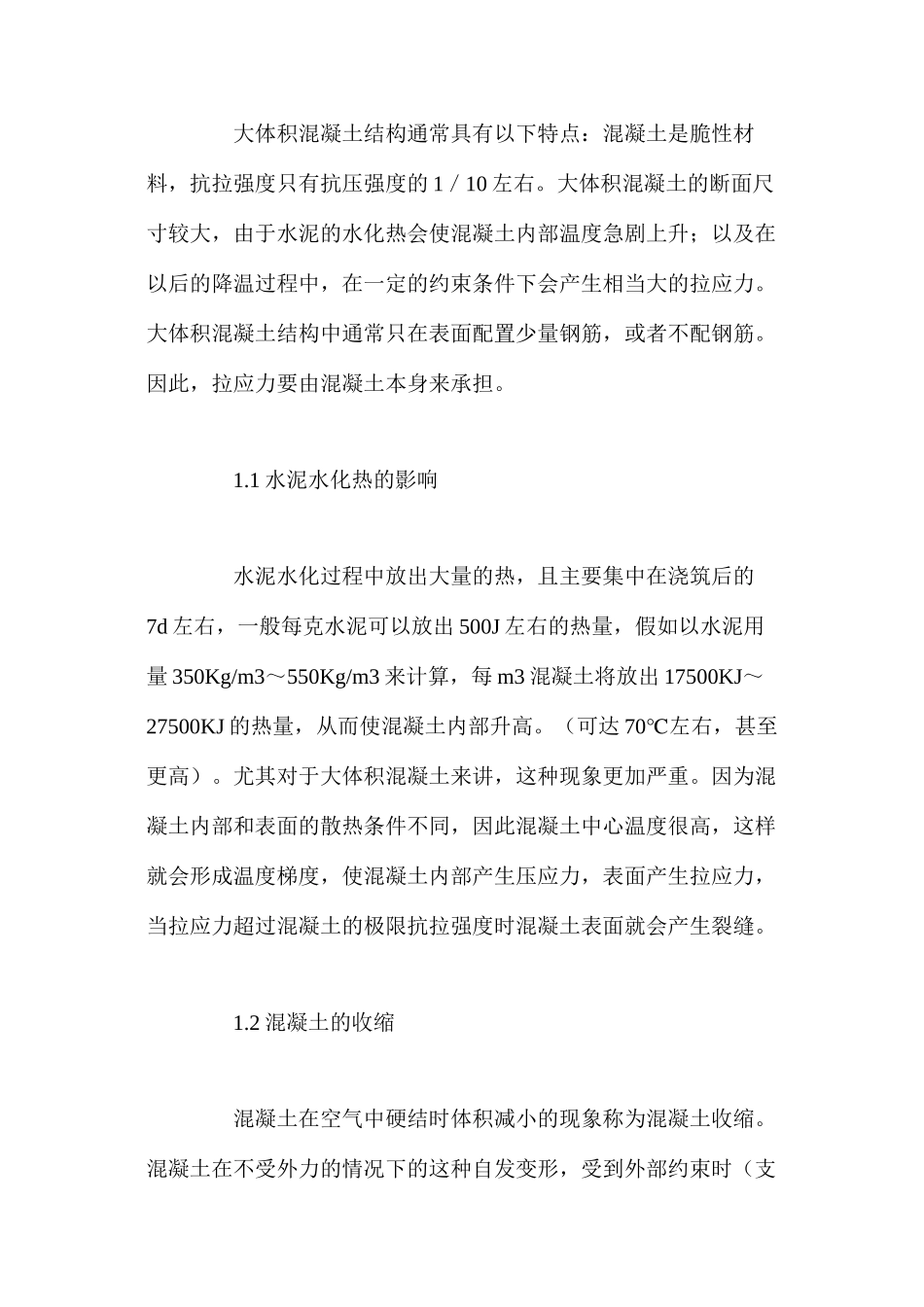

1 大体积混凝土裂缝产生的原因 大体积混凝土结构通常具有以下特点：混凝土是脆性材料，抗拉强度只有抗压强度的 1／10 左右
大体积混凝土的断面尺寸较大，由于水泥的水化热会使混凝土内部温度急剧上升；以及在以后的降温过程中，在一定的约束条件下会产生相当大的拉应力
大体积混凝土结构中通常只在表面配置少量钢筋，或者不配钢筋
因此，拉应力要由混凝土本身来承担
1 水泥水化热的影响 水泥水化过程中放出大量的热，且主要集中在浇筑后的7d 左右，一般每克水泥可以放出 500J 左右的热量，假如以水泥用量 350Kg/m3～550Kg/m3 来计算，每 m3 混凝土将放出 17500KJ～27500KJ 的热量，从而使混凝土内部升高
（可达 70℃左右，甚至更高）
尤其对于大体积混凝土来讲，这种现象更加严重
因为混凝土内部和表面的散热条件不同，因此混凝土中心温度很高，这样就会形成温度梯度，使混凝土内部
