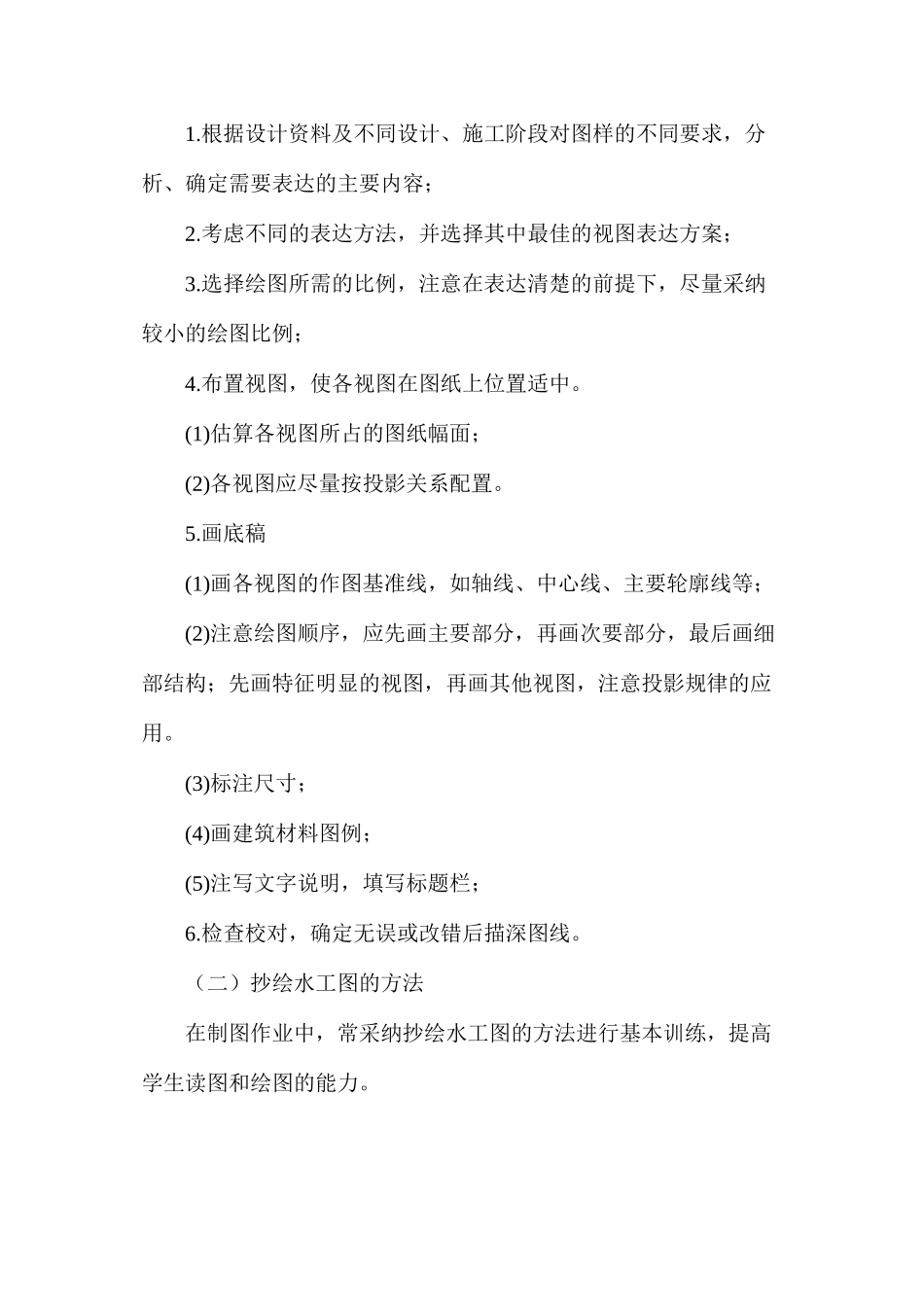

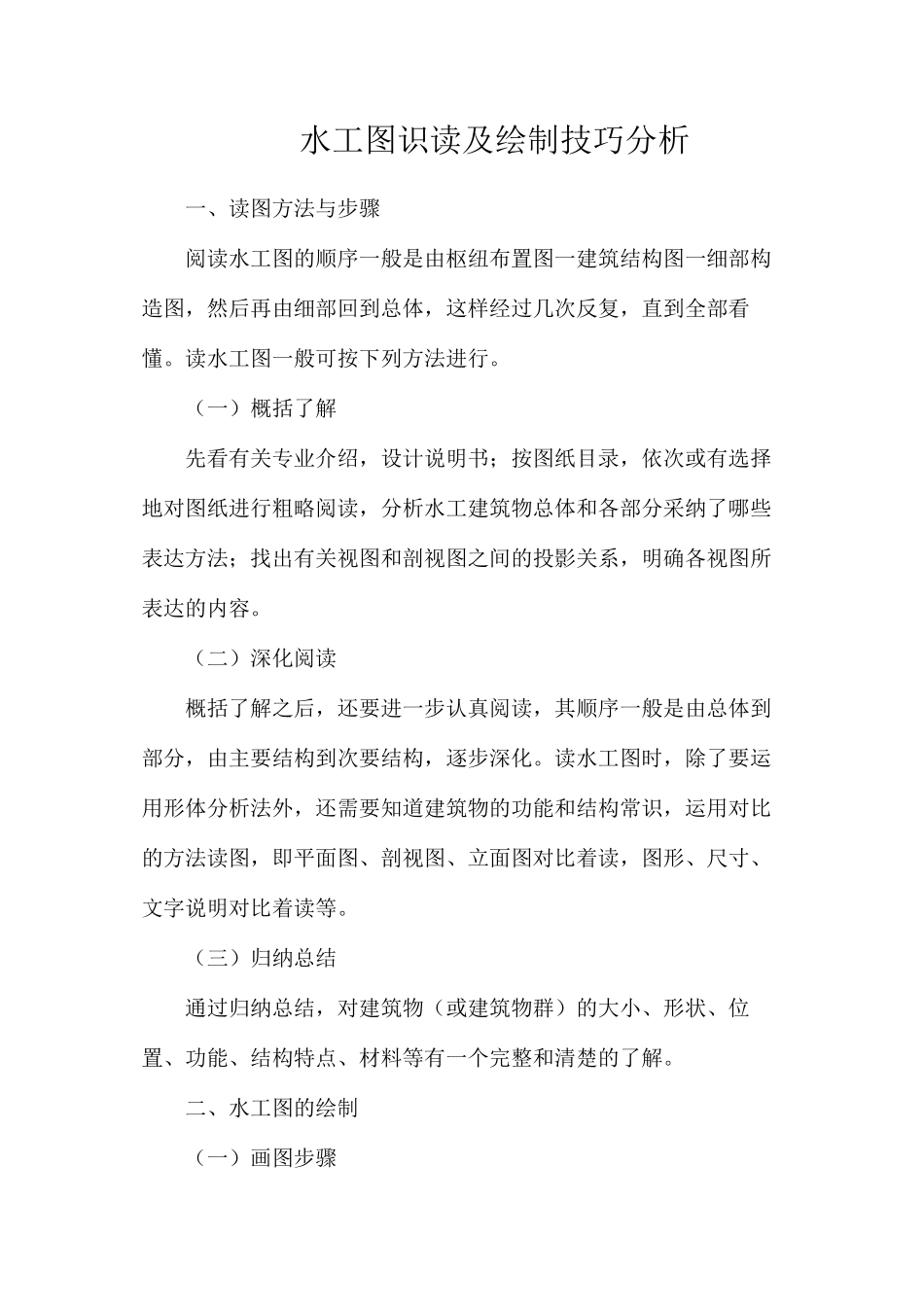

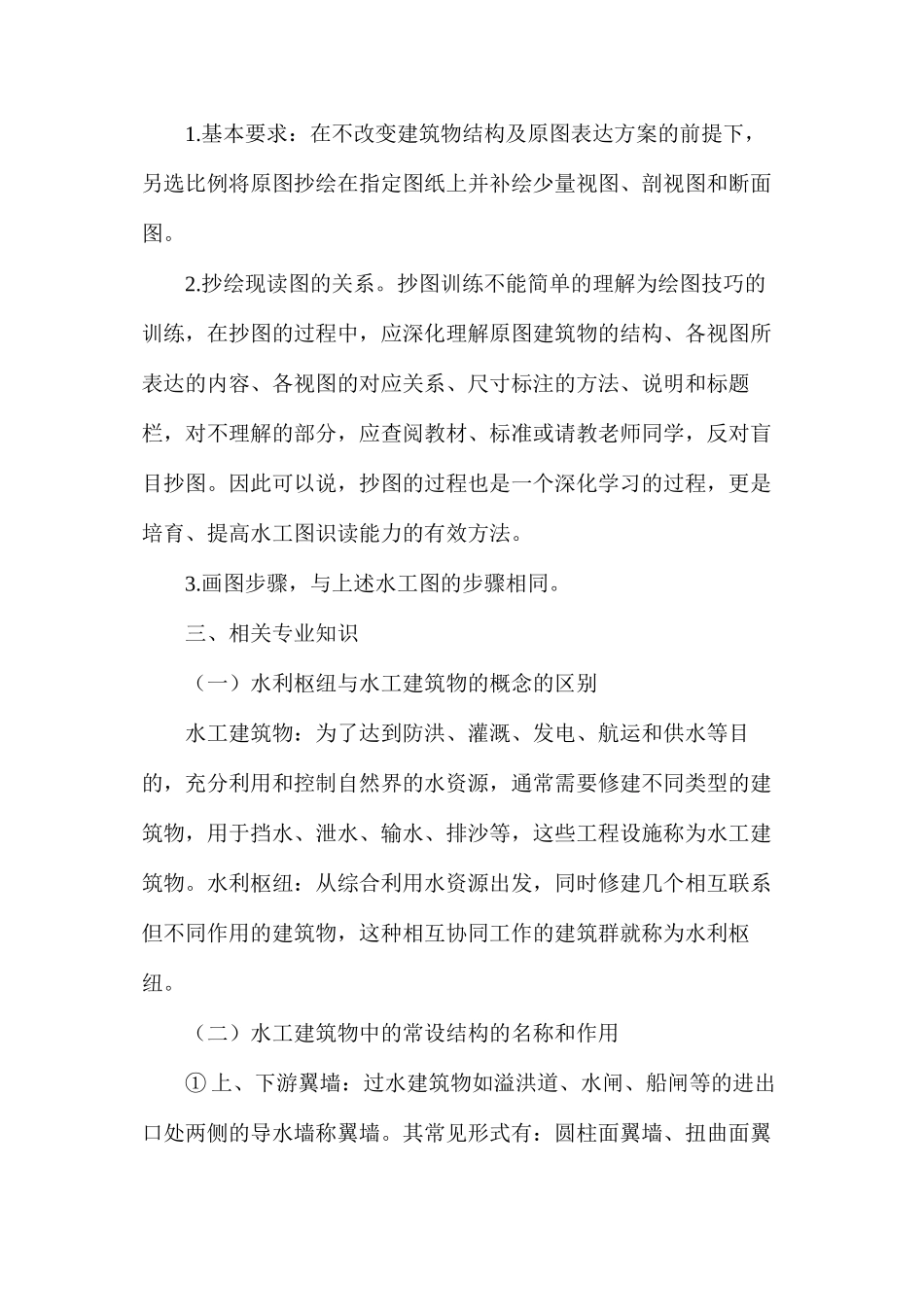

水工图识读及绘制技巧分析一、读图方法与步骤阅读水工图的顺序一般是由枢纽布置图一建筑结构图一细部构造图，然后再由细部回到总体，这样经过几次反复，直到全部看懂。读水工图一般可按下列方法进行。（一）概括了解先看有关专业介绍，设计说明书；按图纸目录，依次或有选择地对图纸进行粗略阅读，分析水工建筑物总体和各部分采纳了哪些表达方法；找出有关视图和剖视图之间的投影关系，明确各视图所表达的内容。（二）深化阅读概括了解之后，还要进一步认真阅读，其顺序一般是由总体到部分，由主要结构到次要结构，逐步深化。读水工图时，除了要运用形体分析法外，还需要知道建筑物的功能和结构常识，运用对比的方法读图，即平面图、剖视图、立面图对比着读，图形、尺寸、文字说明对比着读等。（三）归纳总结通过归纳总结，对建筑物（或建筑物群）的大小、形状、位置、功能、结构特点、材料等有一个完整和清楚的了解。二、水工图的绘制（一）画图步骤1.根据设计资料及不同设计、施工阶段对图样的不同要求，分析、确定需要表达的主要内容；2.考虑不同的表达方法，并选择其中最佳的视图表达方案；3.选择绘图所需的比例，注意在表达清楚的前提下，尽量采纳较小的绘图比例；4.布置视图，使各视图在图纸上位置适中。(1)估算各视图所占的图纸幅面；(2)各视图应尽量按投影关系配置。5.画底稿(1)画各视图的作图基准线，如轴线、中心线、主要轮廓线等；(2)注意绘图顺序，应先画主要部分，再画次要部分，最后画细部结构；先画特征明显的视图，再画其他视图，注意投影规律的应用。(3)标注尺寸；(4)画建筑材料图例；(5)注写文字说明，填写标题栏；6. 检查校对，确定无误或改错后描深图线。 （二）抄绘水工图的方法在制图作业中，常采纳抄绘水工图的方法进行基本训练，提高学生读图和绘图的能力。1.基本要求：在不改变建筑物结构及原图表达方案的前提下，另选比例将原图抄绘在指定图纸上并补绘少量视图、剖视图和断面图。2.抄绘现读图的关系。抄图训练不能简单的理解为绘图技巧的训练，在抄图的过程中，应深化理解原图建筑物的结构、各视图所表达的内容、各视图的对应关系、尺寸标注的方法、说明和标题栏，对不理解的部分，应查阅教材、标准或请教老师同学，反对盲目抄图。因此可以说，抄图的过程也是一个深化学习的过程，更是培育、提高水工图识读能力的有效方法。3.画图步骤，与上述水工图的步骤相同。三、相关专业知识（一）水利枢纽与水工建筑物的概念的区...
