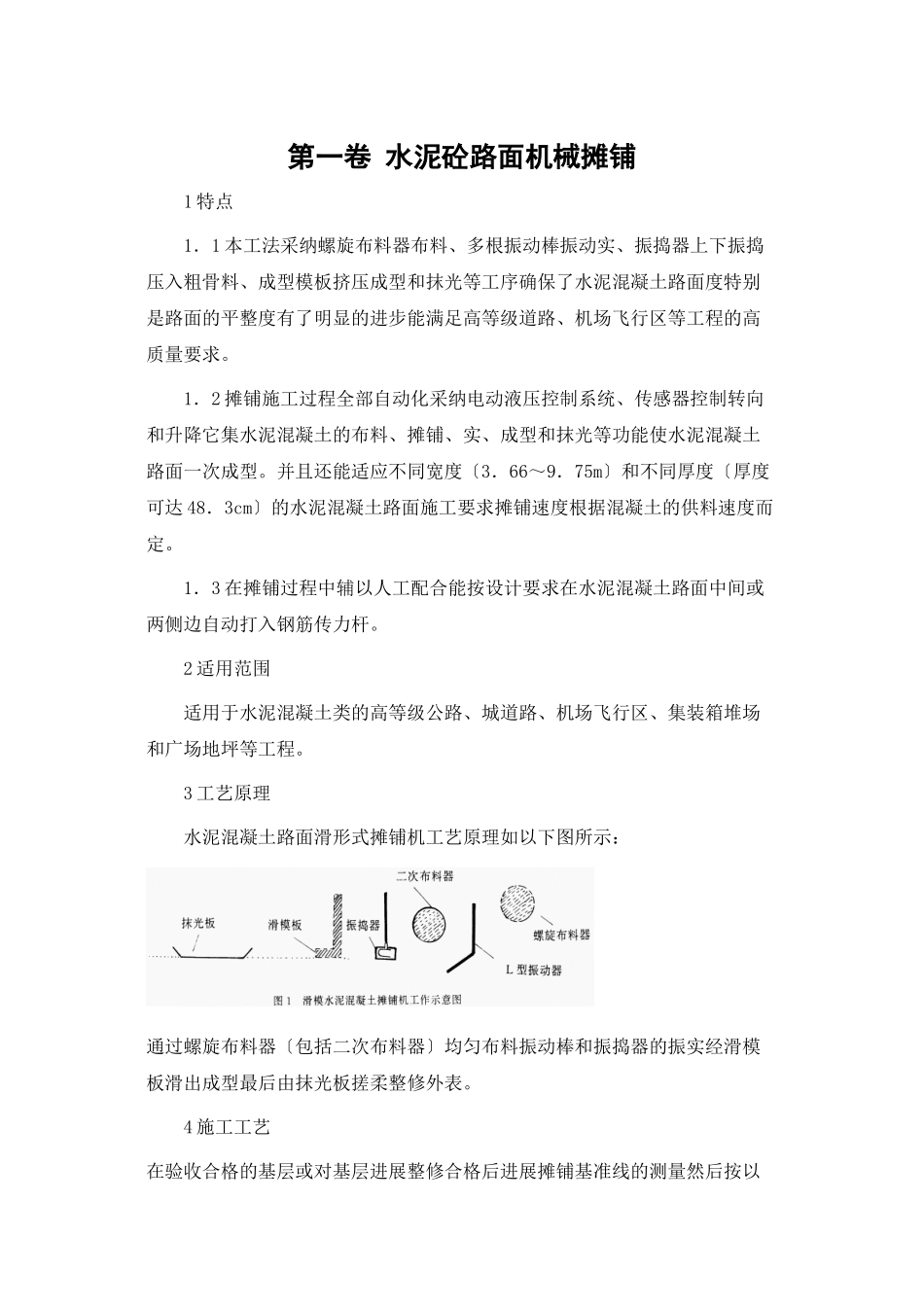

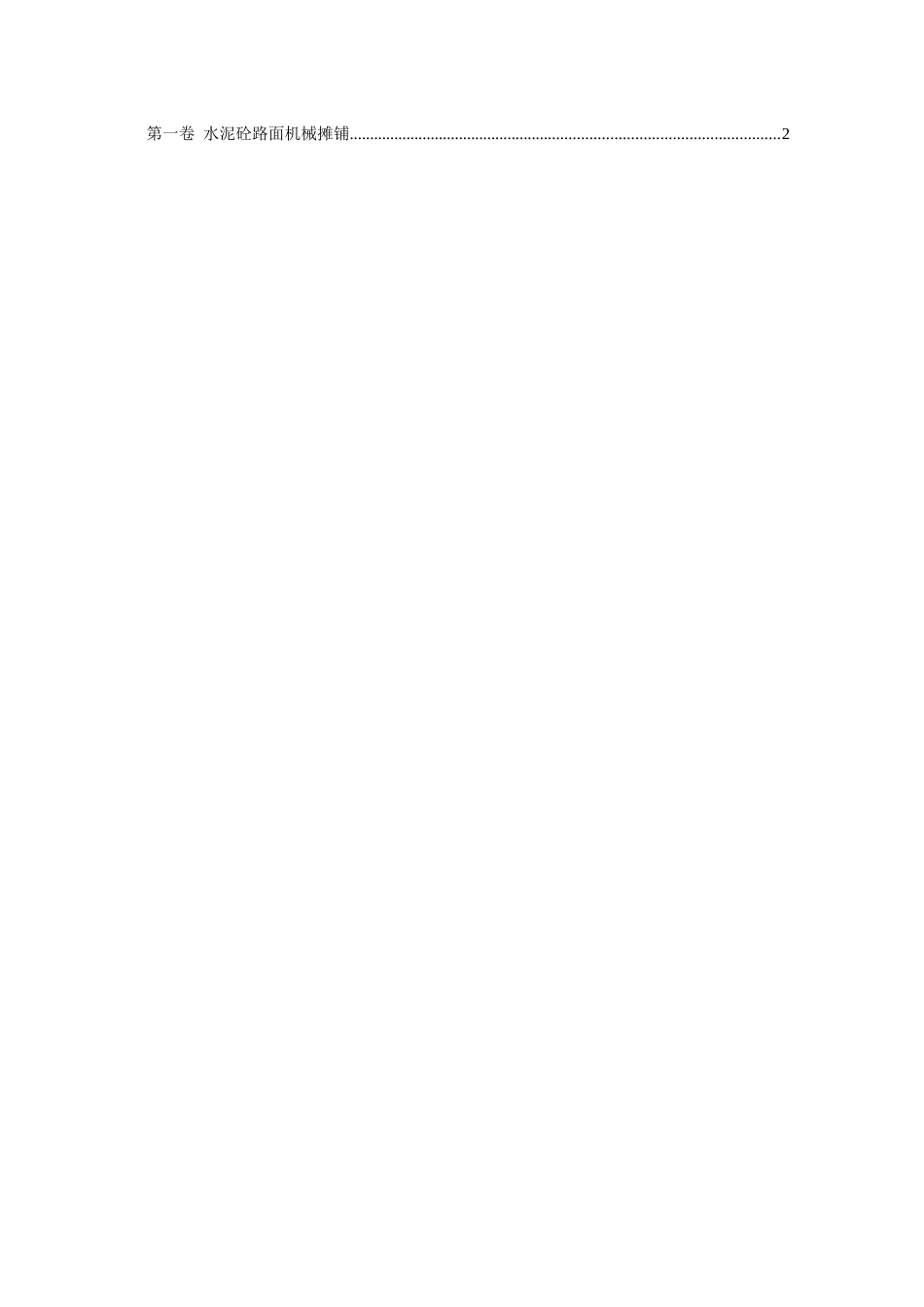

第一卷 水泥砼路面机械摊铺.........................................................................................................2第一卷 水泥砼路面机械摊铺 1 特点 1．1 本工法采纳螺旋布料器布料、多根振动棒振动实、振捣器上下振捣压入粗骨料、成型模板挤压成型和抹光等工序确保了水泥混凝土路面度特别是路面的平整度有了明显的进步能满足高等级道路、机场飞行区等工程的高质量要求。 1．2 摊铺施工过程全部自动化采纳电动液压控制系统、传感器控制转向和升降它集水泥混凝土的布料、摊铺、实、成型和抹光等功能使水泥混凝土路面一次成型。并且还能适应不同宽度〔3．66～9．75m〕和不同厚度〔厚度可达 48．3cm〕的水泥混凝土路面施工要求摊铺速度根据混凝土的供料速度而定。 1．3 在摊铺过程中辅以人工配合能按设计要求在水泥混凝土路面中间或两侧边自动打入钢筋传力杆。 2 适用范围 适用于水泥混凝土类的高等级公路、城道路、机场飞行区、集装箱堆场和广场地坪等工程。 3 工艺原理 水泥混凝土路面滑形式摊铺机工艺原理如以下图所示：通过螺旋布料器〔包括二次布料器〕均匀布料振动棒和振捣器的振实经滑模板滑出成型最后由抹光板搓柔整修外表。 4 施工工艺在验收合格的基层或对基层进展整修合格后进展摊铺基准线的测量然后按以摊铺机定位安装和调整传感器组件料车至摊铺机前卸料启动螺旋布料器均匀分布材料全自动铺筑磨平拉毛 养护 嵌缝 切缝水泥砼供给打入传力杆 整修下程序施工即施工工艺如下： 5 施工要求 5. l 施工前准备 5．1．l 根据质量要求验收基层标高与平整度防止因基层的标高或平整度的不良而影响水泥混凝土面层。 5．1．2 在合格的基层顶面用经纬仪和水准仪测量出道路中心线和标高然后放出摊铺机一侧的基准线放线时每 5m〔弯道段〕或 10m〔直线段〕测设一个点确保标高准确线形平顺。 5．1．3 摊铺机履带行走部位的地基应稍整平并有能承载履带接地压力的承载力。 5.2 混凝土制备 5．2．1 拌制符合质量且质量稳定的拌和料其坍落度宜为 30～50mm 砂率螺旋布料器均匀布料虚方控制板控制砼进入成型模板的数量振捣棒将砼加以振动实振捣器将外表上的粗料压入砼之中成型模板使路面板挤压成型浮动模板对挤压成型出来的砼外表进展修整抹光板对路外表进展搓柔抹光直为 40％。 5．2．2 加强搅拌站材料的方案性原材料必须有足够的贮存量满足每天的摊铺量。 5．2．3 在满足摊铺量的同时...
