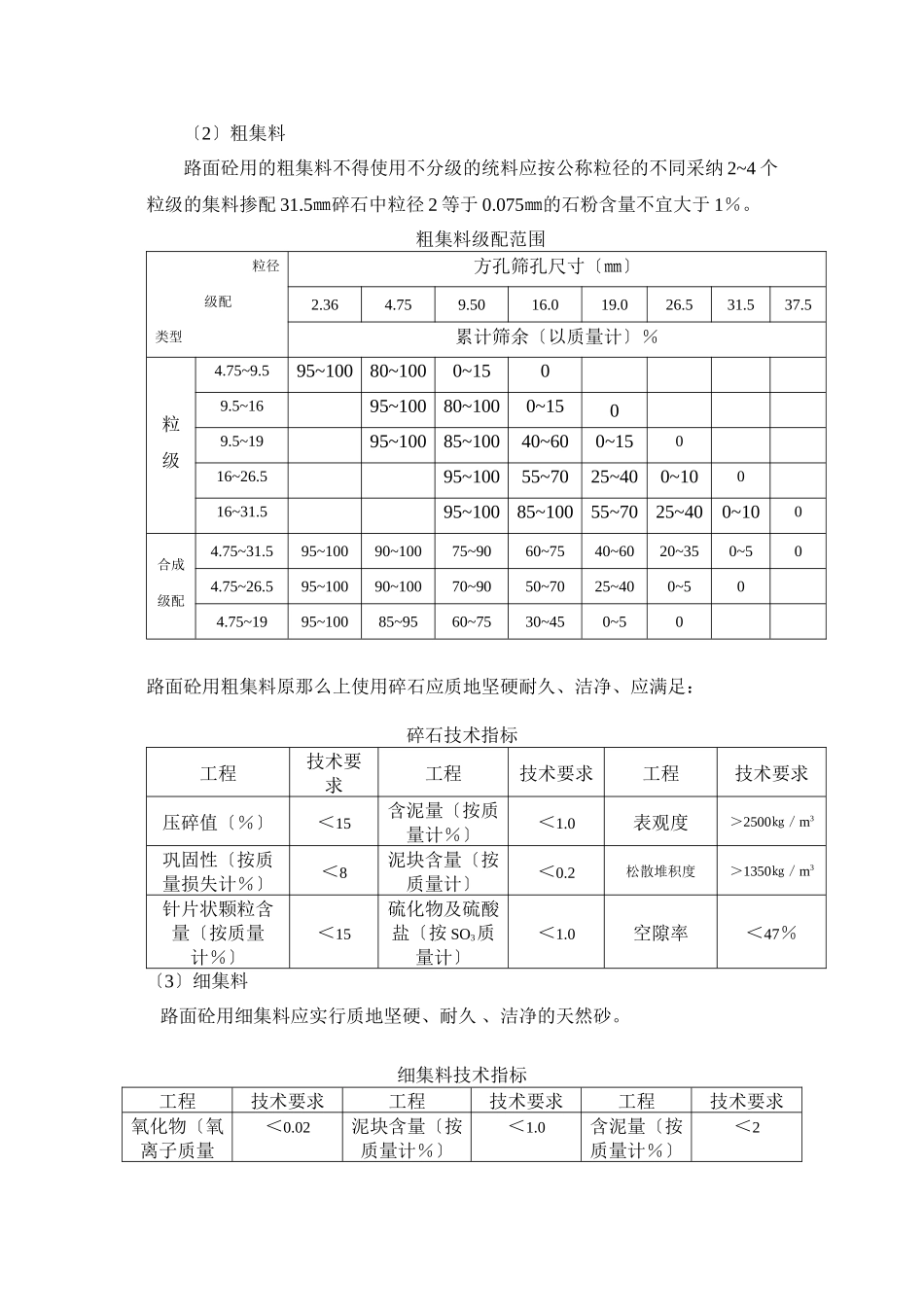

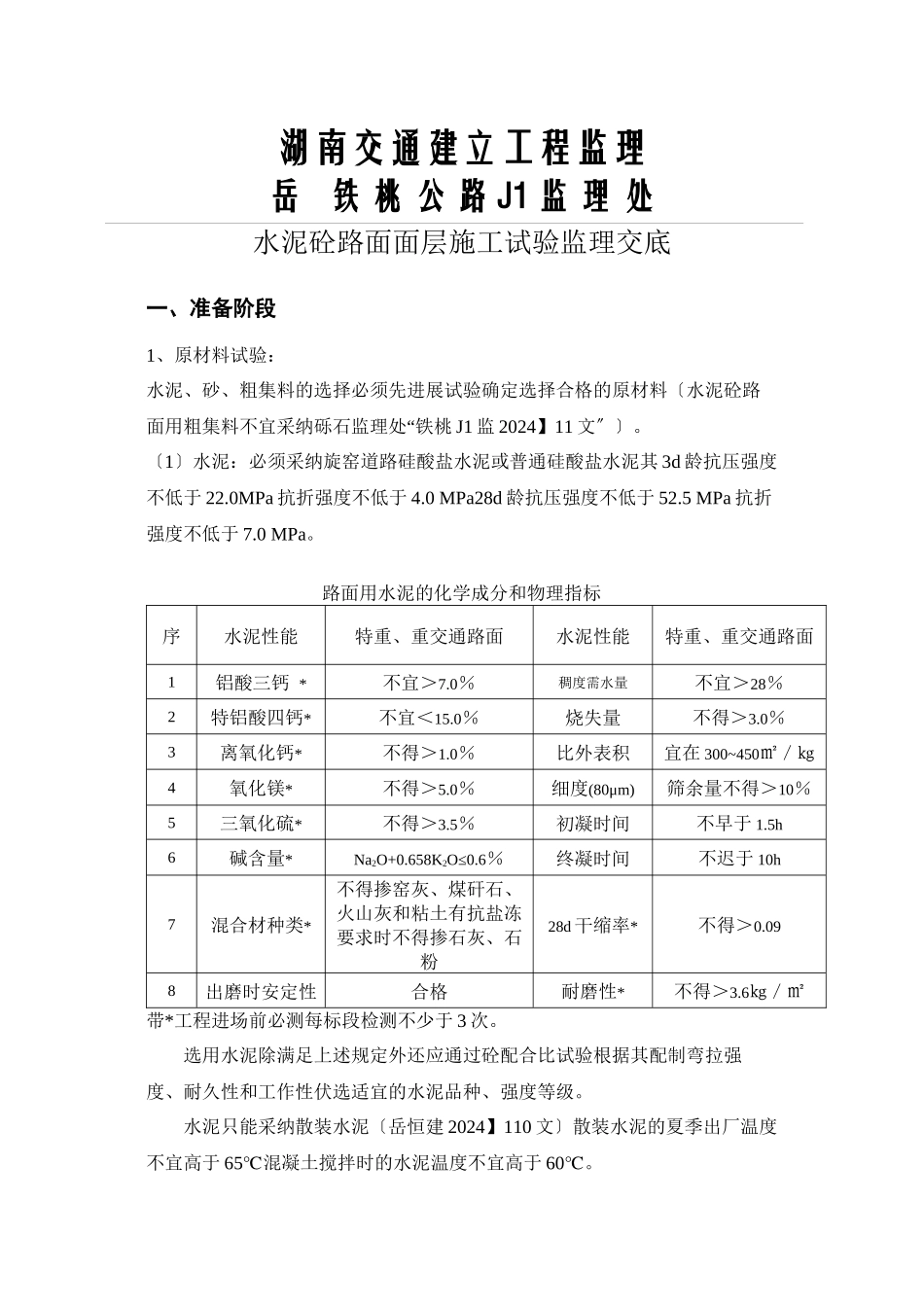

湖南交通建立工程监理岳 铁 桃 公 路 J1 监 理 处水泥砼路面面层施工试验监理交底一、准备阶段1、原材料试验：水泥、砂、粗集料的选择必须先进展试验确定选择合格的原材料〔水泥砼路“面用粗集料不宜采纳砾石监理处 铁桃 J1 监 2024】11 文〞〕。〔1〕水泥：必须采纳旋窑道路硅酸盐水泥或普通硅酸盐水泥其 3d 龄抗压强度不低于 22.0MPa 抗折强度不低于 4.0 MPa28d 龄抗压强度不低于 52.5 MPa 抗折强度不低于 7.0 MPa。路面用水泥的化学成分和物理指标序水泥性能特重、重交通路面水泥性能特重、重交通路面1铝酸三钙 *不宜＞7.0％稠度需水量不宜＞28％2特铝酸四钙*不宜＜15.0％烧失量不得＞3.0％3离氧化钙*不得＞1.0％比外表积宜在 300~450㎡／㎏4氧化镁*不得＞5.0％细度(80μm)筛余量不得＞10％5三氧化硫*不得＞3.5％初凝时间不早于 1.5h6碱含量*Na2O+0.658K2O≤0.6％终凝时间不迟于 10h7混合材种类*不得掺窑灰、煤矸石、火山灰和粘土有抗盐冻要求时不得掺石灰、石粉28d 干缩率*不得＞0.098出磨时安定性合格耐磨性*不得＞3.6㎏／㎡带*工程进场前必测每标段检测不少于 3 次。选用水泥除满足上述规定外还应通过砼配合比试验根据其配制弯拉强度、耐久性和工作性伏选适宜的水泥品种、强度等级。水泥只能采纳散装水泥〔岳恒建 2024】110 文〕散装水泥的夏季出厂温度不宜高于 65℃混凝土搅拌时的水泥温度不宜高于 60℃。〔2〕粗集料路面砼用的粗集料不得使用不分级的统料应按公称粒径的不同采纳 2~4 个粒级的集料掺配 31.5㎜碎石中粒径 2 等于 0.075㎜的石粉含量不宜大于 1％。粗集料级配范围类型粒径方孔筛孔尺寸〔㎜〕级配2.364.759.5016.019.026.531.537.5累计筛余〔以质量计〕％粒级4.75~9.595~10080~1000~1509.5~1695~10080~1000~1509.5~1995~10085~10040~600~15016~26.595~10055~7025~400~10016~31.595~10085~10055~7025~400~100合成级配4.75~31.595~10090~10075~9060~7540~6020~350~504.75~26.595~10090~10070~9050~7025~400~504.75~1995~10085~9560~7530~450~50路面砼用粗集料原那么上使用碎石应质地坚硬耐久、洁净、应满足：碎石技术指标工程技术要求工程技术要求工程技术要求压碎值〔％〕＜15含泥量〔按质量计％〕＜1.0表观度＞2500㎏／m3巩固性〔按质量损失计％〕＜8泥块含量〔按质量计〕＜0.2松散堆积度＞1350㎏／m3针片状颗粒含量〔按质量计％〕＜15硫化物及硫酸盐〔按 SO3质量计〕＜1.0空隙率...
