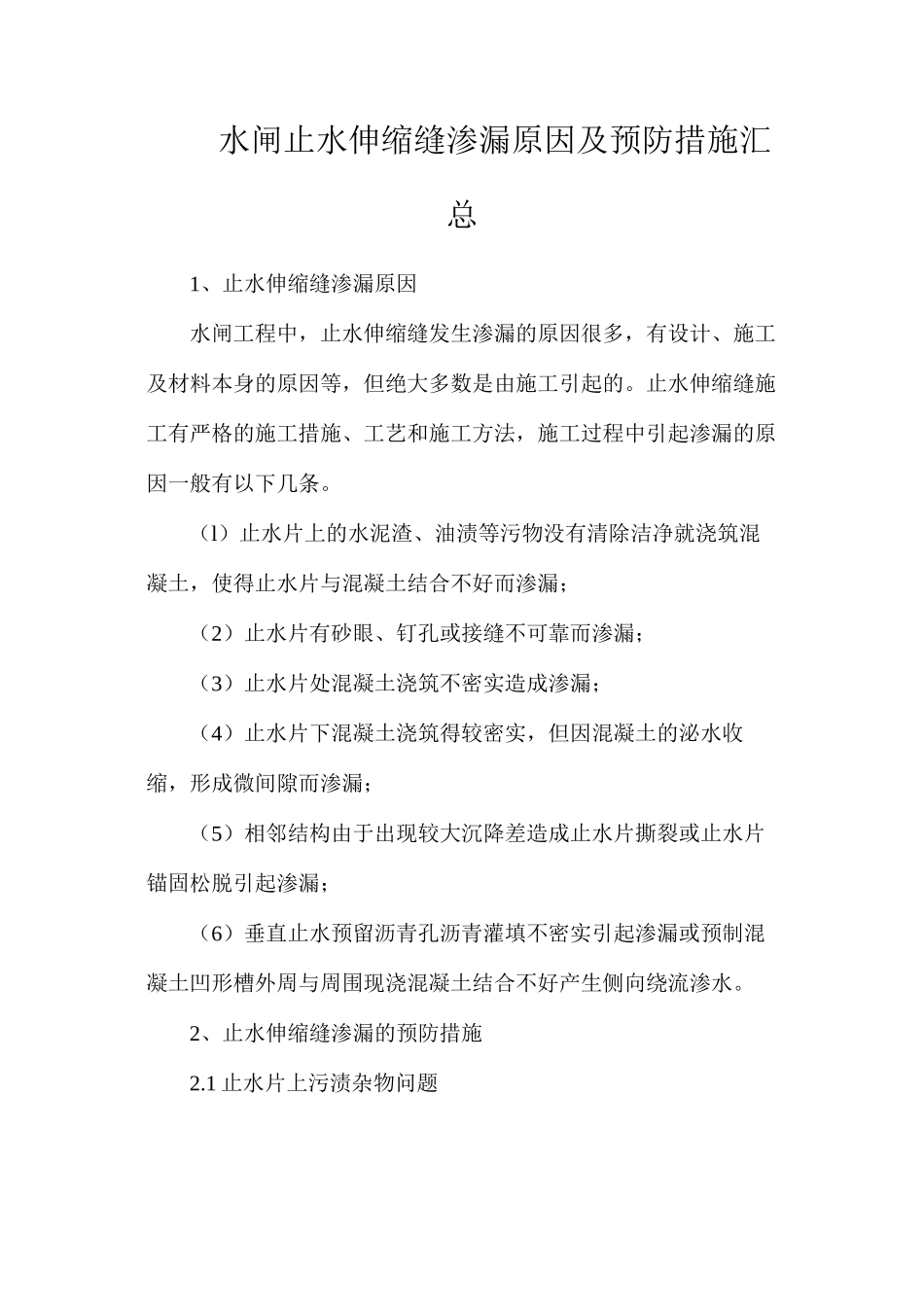

水闸止水伸缩缝渗漏原因及预防措施汇总1、止水伸缩缝渗漏原因水闸工程中，止水伸缩缝发生渗漏的原因很多，有设计、施工及材料本身的原因等，但绝大多数是由施工引起的。止水伸缩缝施工有严格的施工措施、工艺和施工方法，施工过程中引起渗漏的原因一般有以下几条。（l）止水片上的水泥渣、油渍等污物没有清除洁净就浇筑混凝土，使得止水片与混凝土结合不好而渗漏；（2）止水片有砂眼、钉孔或接缝不可靠而渗漏；（3）止水片处混凝土浇筑不密实造成渗漏；（4）止水片下混凝土浇筑得较密实，但因混凝土的泌水收缩，形成微间隙而渗漏；（5）相邻结构由于出现较大沉降差造成止水片撕裂或止水片锚固松脱引起渗漏；（6）垂直止水预留沥青孔沥青灌填不密实引起渗漏或预制混凝土凹形槽外周与周围现浇混凝土结合不好产生侧向绕流渗水。2、止水伸缩缝渗漏的预防措施2.1 止水片上污渍杂物问题施工过程中，模板上脱模剂时易使止水片沾上脱模剂污渍，所以模板上脱模剂这道工序要安排在模板安装之前并在仓面外完成。浇筑过程中不断会有杂物掉在止水片上，故在初次清除的基础上还要强调在混凝土淹埋止水片时再次清除这道工序。另外，浇筑底层混凝土时就会有混凝土散落在止水片上，在混凝土淹埋止水片时先期落上的混凝土因时间过长而初凝，这样的混凝土会留下渗漏隐患应及时清除。2.2 止水片砂眼、钉孔和接缝问题在止水片材料采购时，应严格把关。不但止水片材料的品种、规格和性能要满足法律规范和设计要求，对其外观也要认真检查，如有砂眼、孔洞、裂纹（隙）等暇疵的材料应及时更换。止水片安装时有的施工人员为了固定止水片采纳铁钉把止水片钉在模板上，这样会在止水片上留下钉孔，这种方法应避开，而应实行模板嵌固的方法来固定止水片。止水片接缝也是常出现渗漏的地方，金属片（现在一般都用紫铜片）接缝一定要采纳与母材相同的材料焊接牢固。为了保证焊缝质量和焊接牢固，可以使用铆接加双面焊接的方法，焊缝均采纳平焊，并且搭接长度不得小于20mm。转角及交叉处接缝，受力条件较复杂，应预先在内场预拼焊接，并留有适当长度的直线段以便外场搭接。直线段的止水片也要在内场预拼到相当长度，外场只留极少数水平段的接头用铆接加顶面单面焊接，以减少薄弱环节。橡胶止水片的接头可用热压粘接，也可用氯丁橡胶粘接，但热压法的接头强度较大、较可靠，国内已有单位通过对这两种接头做破损对比试验得到验证。因此重要部位止水片接头应热压粘接，接缝均要做压水...
