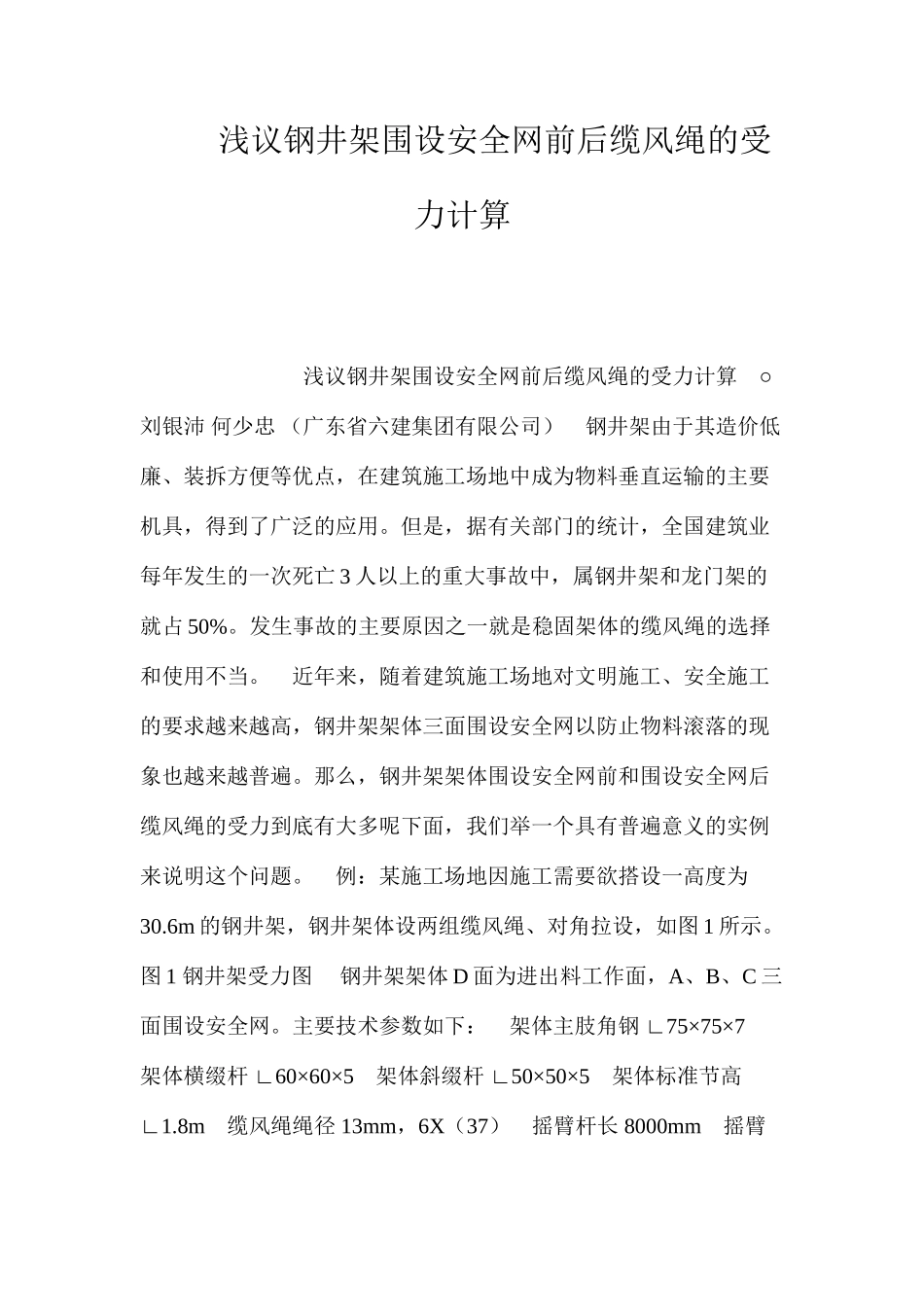

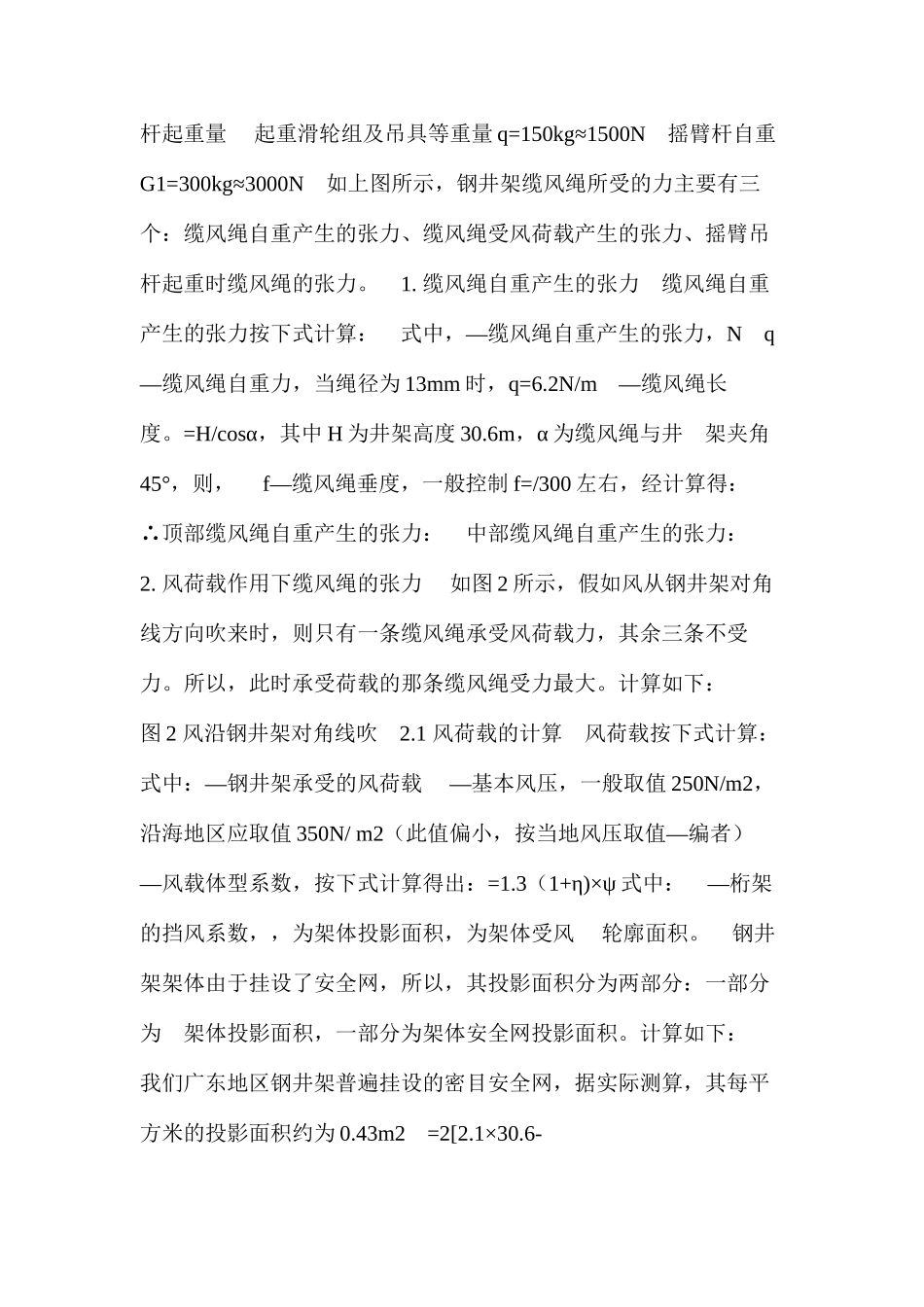

浅议钢井架围设安全网前后缆风绳的受力计算 ○浅议钢井架围设安全网前后缆风绳的受力计算 刘银沛 何少忠 (广东省六建集团有限公司)钢井架由于其造价低廉、装拆方便等优点,在建筑施工场地中成为物料垂直运输的主要机具,得到了广泛的应用。但是,据有关部门的统计,全国建筑业每年发生的一次死亡 3 人以上的重大事故中,属钢井架和龙门架的就占 50%。发生事故的主要原因之一就是稳固架体的缆风绳的选择 和使用不当。近年来,随着建筑施工场地对文明施工、安全施工的要求越来越高,钢井架架体三面围设安全网以防止物料滚落的现象也越来越普遍。那么,钢井架架体围设安全网前和围设安全网后缆风绳的受力到底有大多呢下面,我们举一个具有普遍意义的实例 来说明这个问题。例:某施工场地因施工需要欲搭设一高度为30.6m 的钢井架,钢井架体设两组缆风绳、对角拉设,如图 1 所示。 图 1 钢井架受力图钢井架架体 D 面为进出料工作面,A、B、C 三 ∟面围设安全网。主要技术参数如下:架体主肢角钢75×75×7 ∟架体横缀杆60×60×5 ∟架体斜缀杆50×50×5 架体标准节高∟1.8m 缆风绳绳径 13mm,6X(37 )摇臂杆长 8000mm 摇臂 杆起重量起重滑轮组及吊具等重量 q=150kg≈1500N 摇臂杆自重G1=300kg≈3000N 如上图所示,钢井架缆风绳所受的力主要有三个:缆风绳自重产生的张力、缆风绳受风荷载产生的张力、摇臂吊 杆起重时缆风绳的张力。1. 缆风绳自重产生的张力缆风绳自重 —产生的张力按下式计算:式中,缆风绳自重产生的张力,N q—缆风绳自重力,当绳径为 13mm 时,q=6.2N/m —缆风绳长度。=H/cosα,其中 H 为井架高度 30.6m,α 为缆风绳与井架夹角45° ,则,f—缆风绳垂度,一般控制 f=/300 左右,经计算得: ∴顶部缆风绳自重产生的张力:中部缆风绳自重产生的张力:2. 风荷载作用下缆风绳的张力如图 2 所示,假如风从钢井架对角线方向吹来时,则只有一条缆风绳承受风荷载力,其余三条不受 力。所以,此时承受荷载的那条缆风绳受力最大。计算如下:图 2 风沿钢井架对角线吹2.1 风荷载的计算风荷载按下式计算: — —式中:钢井架承受的风荷载基本风压,一般取值 250N/m2,沿海地区应取值 350N/ m2— (此值偏小,按当地风压取值编者)—风载体型系数,按下式计算得出:=1.3(1+η)×ψ —式中:桁架 的挡风系数,,为架体投影面积,为架体受风轮廓面积。钢井架架体由于挂设了安全网...
