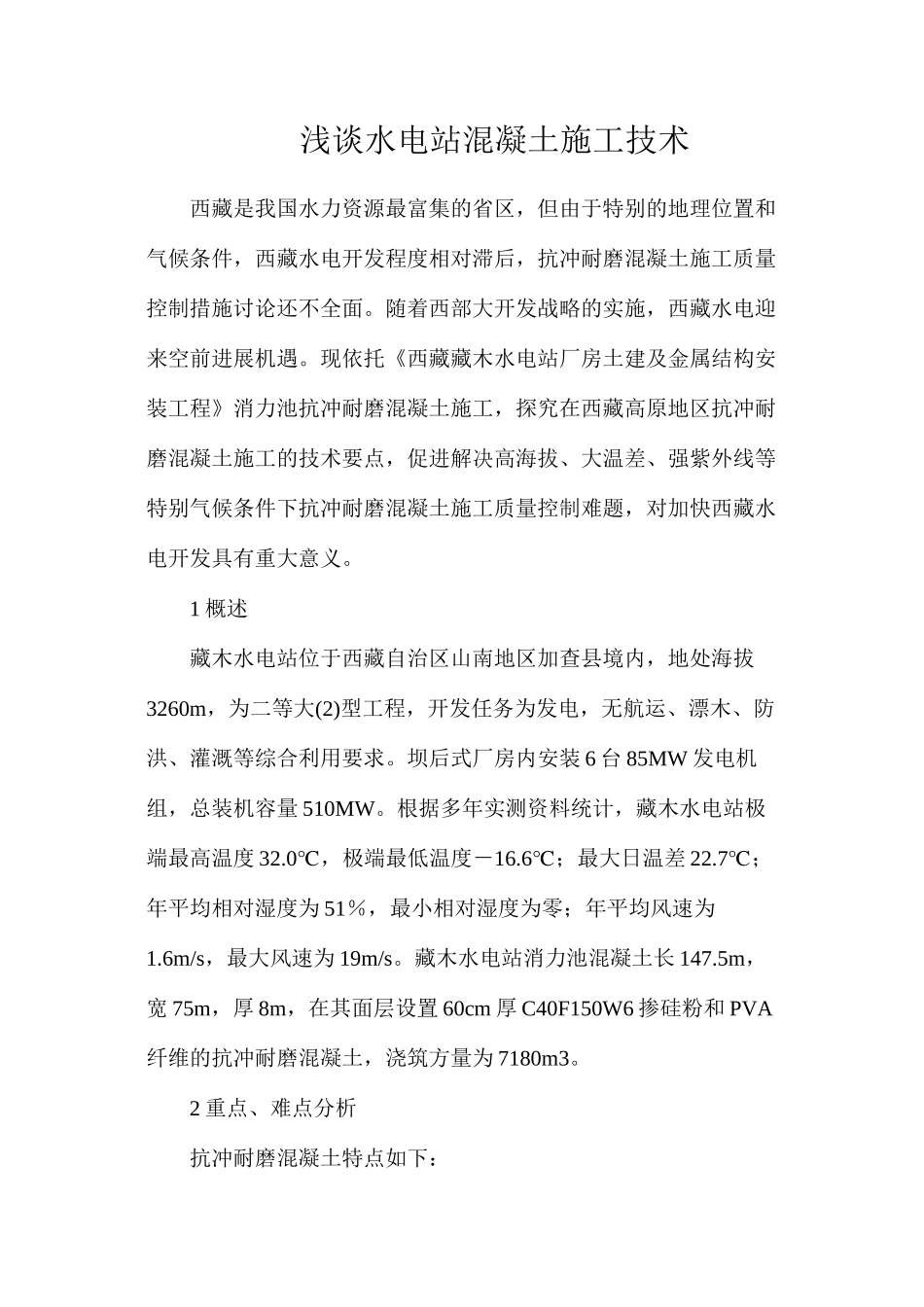

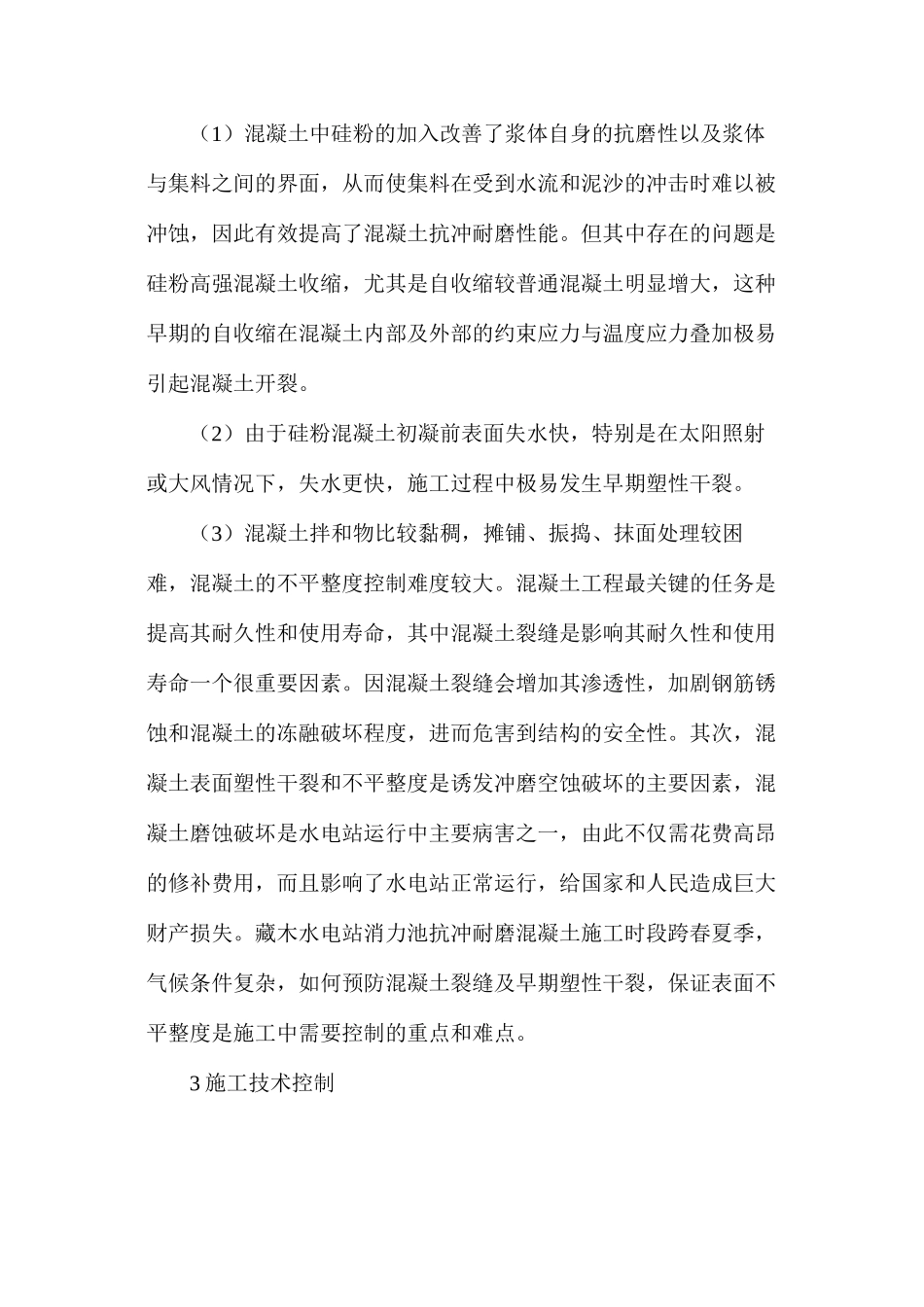

浅谈水电站混凝土施工技术西藏是我国水力资源最富集的省区，但由于特别的地理位置和气候条件，西藏水电开发程度相对滞后，抗冲耐磨混凝土施工质量控制措施讨论还不全面。随着西部大开发战略的实施，西藏水电迎来空前进展机遇。现依托《西藏藏木水电站厂房土建及金属结构安装工程》消力池抗冲耐磨混凝土施工，探究在西藏高原地区抗冲耐磨混凝土施工的技术要点，促进解决高海拔、大温差、强紫外线等特别气候条件下抗冲耐磨混凝土施工质量控制难题，对加快西藏水电开发具有重大意义。1 概述藏木水电站位于西藏自治区山南地区加查县境内，地处海拔3260m，为二等大(2)型工程，开发任务为发电，无航运、漂木、防洪、灌溉等综合利用要求。坝后式厂房内安装 6 台 85MW 发电机组，总装机容量 510MW。根据多年实测资料统计，藏木水电站极端最高温度 32.0℃，极端最低温度－16.6℃；最大日温差 22.7℃；年平均相对湿度为 51％，最小相对湿度为零；年平均风速为1.6m/s，最大风速为 19m/s。藏木水电站消力池混凝土长 147.5m，宽 75m，厚 8m，在其面层设置 60cm 厚 C40F150W6 掺硅粉和 PVA纤维的抗冲耐磨混凝土，浇筑方量为 7180m3。2 重点、难点分析抗冲耐磨混凝土特点如下：（1）混凝土中硅粉的加入改善了浆体自身的抗磨性以及浆体与集料之间的界面，从而使集料在受到水流和泥沙的冲击时难以被冲蚀，因此有效提高了混凝土抗冲耐磨性能。但其中存在的问题是硅粉高强混凝土收缩，尤其是自收缩较普通混凝土明显增大，这种早期的自收缩在混凝土内部及外部的约束应力与温度应力叠加极易引起混凝土开裂。（2）由于硅粉混凝土初凝前表面失水快，特别是在太阳照射或大风情况下，失水更快，施工过程中极易发生早期塑性干裂。（3）混凝土拌和物比较黏稠，摊铺、振捣、抹面处理较困难，混凝土的不平整度控制难度较大。混凝土工程最关键的任务是提高其耐久性和使用寿命，其中混凝土裂缝是影响其耐久性和使用寿命一个很重要因素。因混凝土裂缝会增加其渗透性，加剧钢筋锈蚀和混凝土的冻融破坏程度，进而危害到结构的安全性。其次，混凝土表面塑性干裂和不平整度是诱发冲磨空蚀破坏的主要因素，混凝土磨蚀破坏是水电站运行中主要病害之一，由此不仅需花费高昂的修补费用，而且影响了水电站正常运行，给国家和人民造成巨大财产损失。藏木水电站消力池抗冲耐磨混凝土施工时段跨春夏季，气候条件复杂，如何预防混凝土裂缝及早期塑性干裂，保证表面不平整度是...
