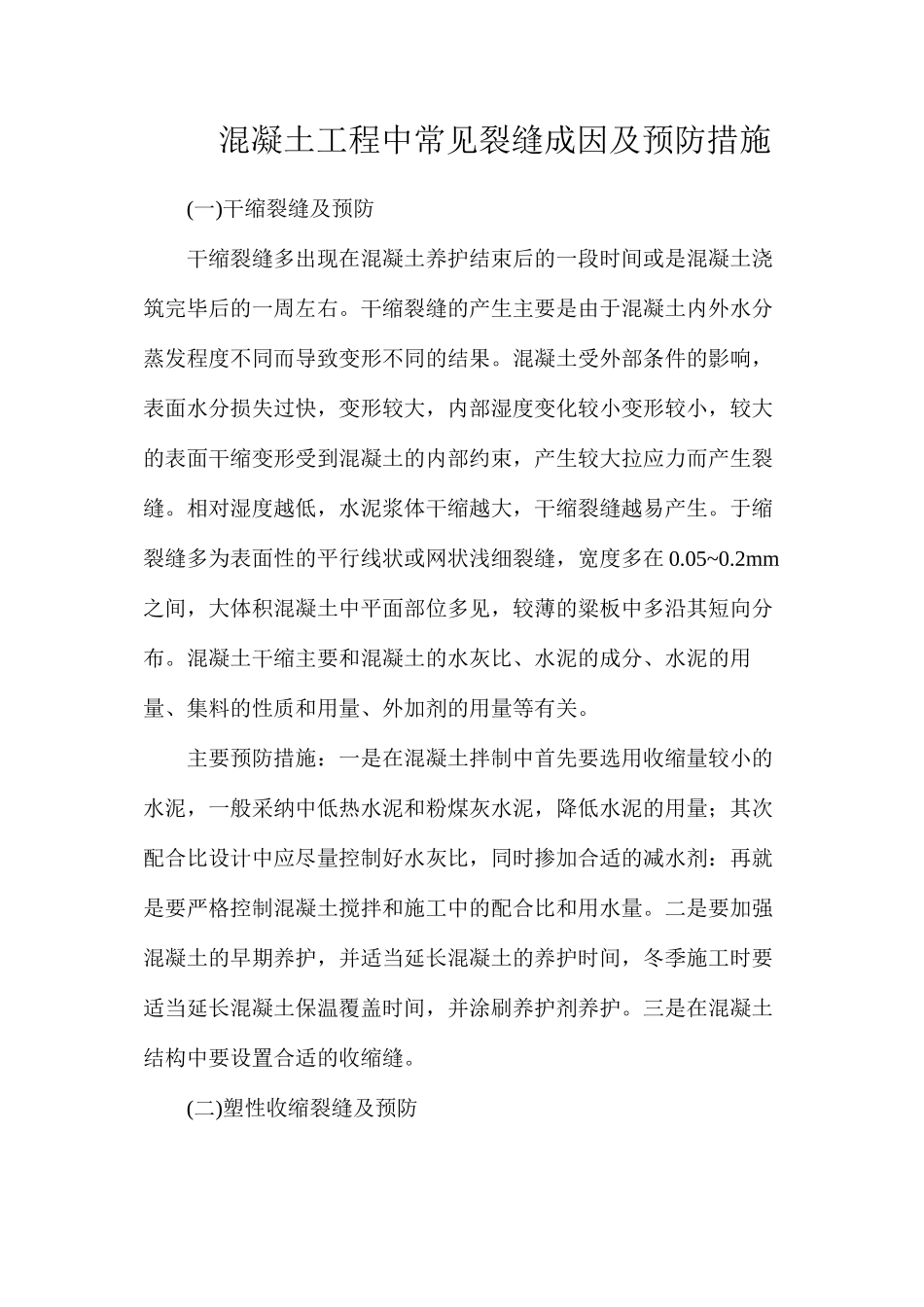

混凝土工程中常见裂缝成因及预防措施(一)干缩裂缝及预防干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果。混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土的内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。于缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在 0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的粱板中多沿其短向分布。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。主要预防措施：一是在混凝土拌制中首先要选用收缩量较小的水泥，一般采纳中低热水泥和粉煤灰水泥，降低水泥的用量；其次配合比设计中应尽量控制好水灰比，同时掺加合适的减水剂：再就是要严格控制混凝土搅拌和施工中的配合比和用水量。二是要加强混凝土的早期养护，并适当延长混凝土的养护时间，冬季施工时要适当延长混凝土保温覆盖时间，并涂刷养护剂养护。三是在混凝土结构中要设置合适的收缩缝。(二)塑性收缩裂缝及预防塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连贯状态。其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝聚时间、环境温度、风速、相对湿度等等。主要预防措施：一是选用干缩值较小早期强度较高的硅酸盐或普通硅酸盐水泥。二是严格控制水灰比，掺加高效减水剂来增加混凝土的坍落度与和易性，减少水泥及水的用量。三是浇筑混凝土之前，将基层和模板浇水均匀湿透。四是及时覆盖塑料薄膜或者潮湿的草垫、麻片等，保持混凝土终凝前表面湿润，或者在混凝土表面喷洒养护剂等进行养护。五是在高温柔大风天气要设置遮阳和挡风设施，及时养护。(三)沉陷裂缝及预防沉陷裂缝的产生是由于结构地基土质不匀、松软，或回填土不实或浸水而造成不均匀沉降所致：或者因为模板刚度不足，模板支撑间距过大或支撑底部松动等导致。特别是在冬季，模板支撑在冻土上，冻土化冻后产生不均匀沉降...
