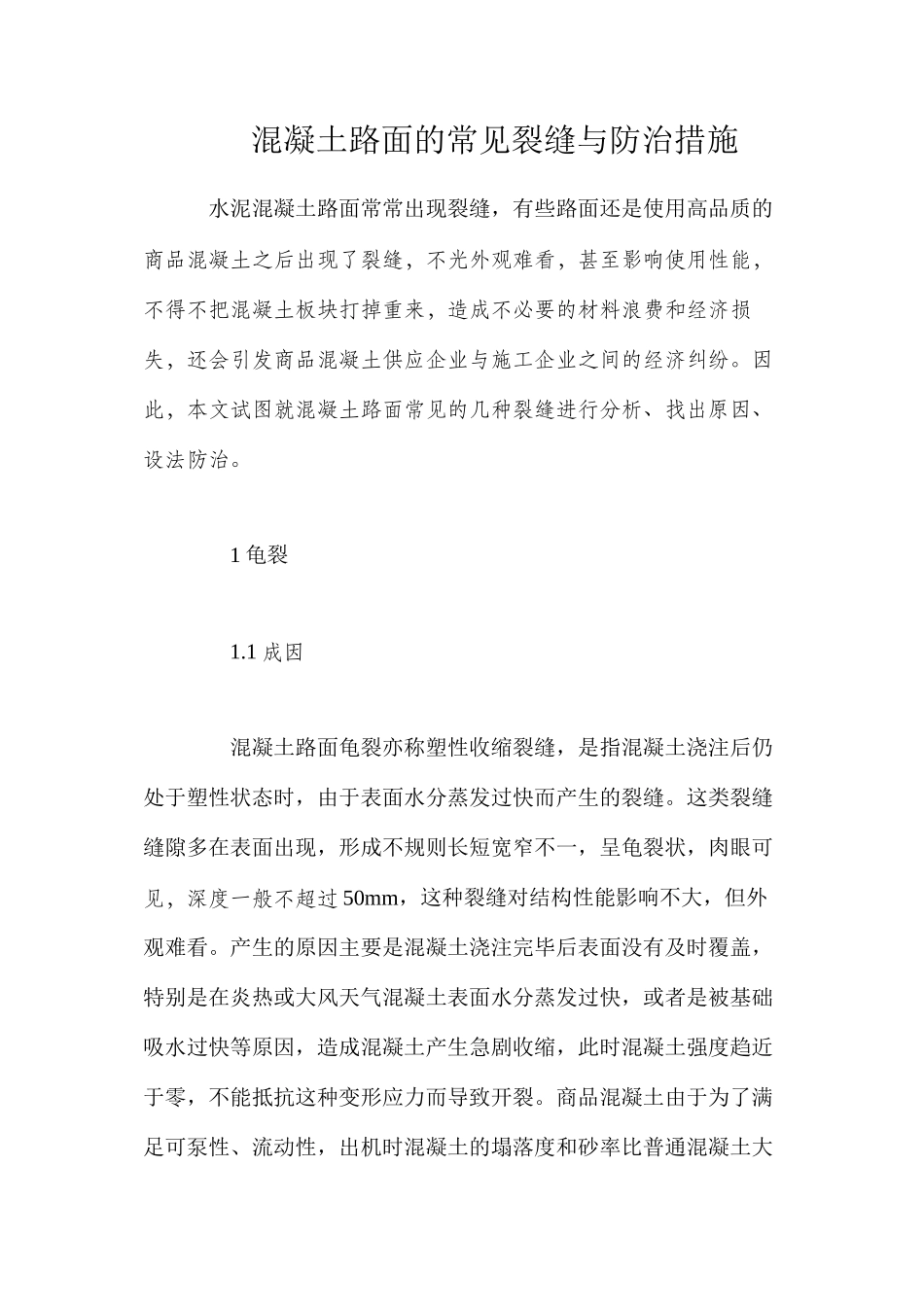

混凝土路面的常见裂缝与防治措施 水泥混凝土路面常常出现裂缝，有些路面还是使用高品质的商品混凝土之后出现了裂缝，不光外观难看，甚至影响使用性能，不得不把混凝土板块打掉重来，造成不必要的材料浪费和经济损失，还会引发商品混凝土供应企业与施工企业之间的经济纠纷
因此，本文试图就混凝土路面常见的几种裂缝进行分析、找出原因、设法防治
1 龟裂 1
1 成因 混凝土路面龟裂亦称塑性收缩裂缝，是指混凝土浇注后仍处于塑性状态时，由于表面水分蒸发过快而产生的裂缝
这类裂缝缝隙多在表面出现，形成不规则长短宽窄不一，呈龟裂状，肉眼可见，深度一般不超过 50mm，这种裂缝对结构性能影响不大，但外观难看
产生的原因主要是混凝土浇注完毕后表面没有及时覆盖，特别是在炎热或大风天气混凝土表面水分蒸发过快，或者是被基础吸水过快等原因，造成混凝土产生急剧收缩，此时混凝土强度趋近于零，不能抵抗这种变形应力而导致开裂

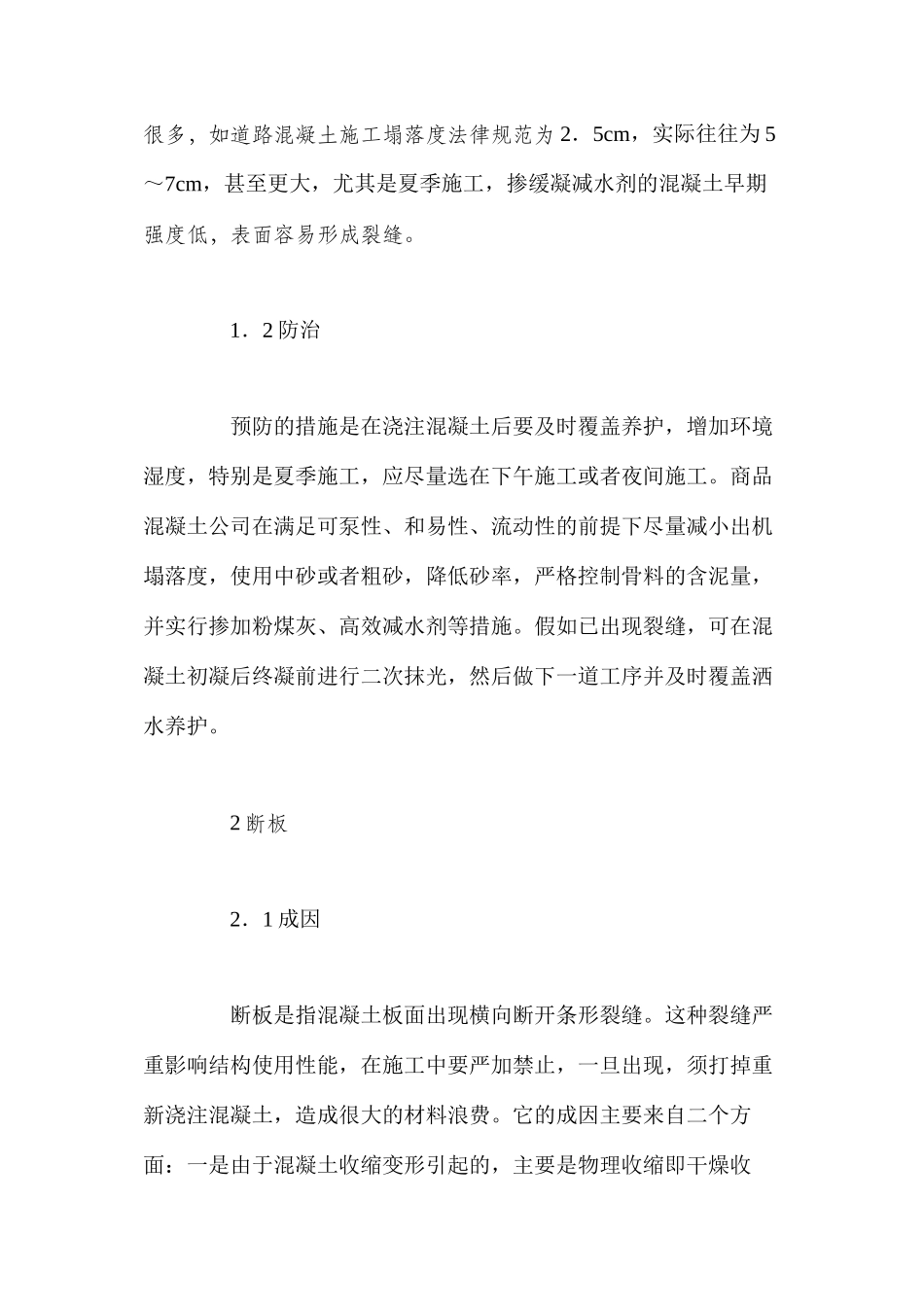

商品混凝土由于为了满足可泵性、流动性，出机时混凝土的塌落度和砂率比普通混凝土大很多，如道路混凝土施工塌落度法律规范为 2．5cm，实际往往为 5～7cm，甚至更大，尤其是夏季施工，掺缓凝减水剂的混凝土早期强度低，表面容易形成裂缝
1．2 防治 预防的措施是在浇注混凝土后要及时覆盖养护，增加环境湿度，特别是夏季施工，应尽量选在下午施工或者夜间施工
商品混凝土公司在满足可泵性、和易性、流动性的前提下尽量减小出机塌落度，使用中砂或者粗砂，降低砂率，严格控制骨料的含泥量，并实行掺加粉煤灰、高效减水剂等措施
假如已出现裂缝，可在混凝土初凝后终凝前进行二次抹光，然后做下一道工序并及时覆盖洒水养护
2 断板 2．1 成因 断板是指混凝土板面出现横向断开条形裂缝
这种裂缝严重影响结构使用性能，在施工中要严加禁止，一旦出现，须打掉重新浇注混凝土，造成很大的材料浪费

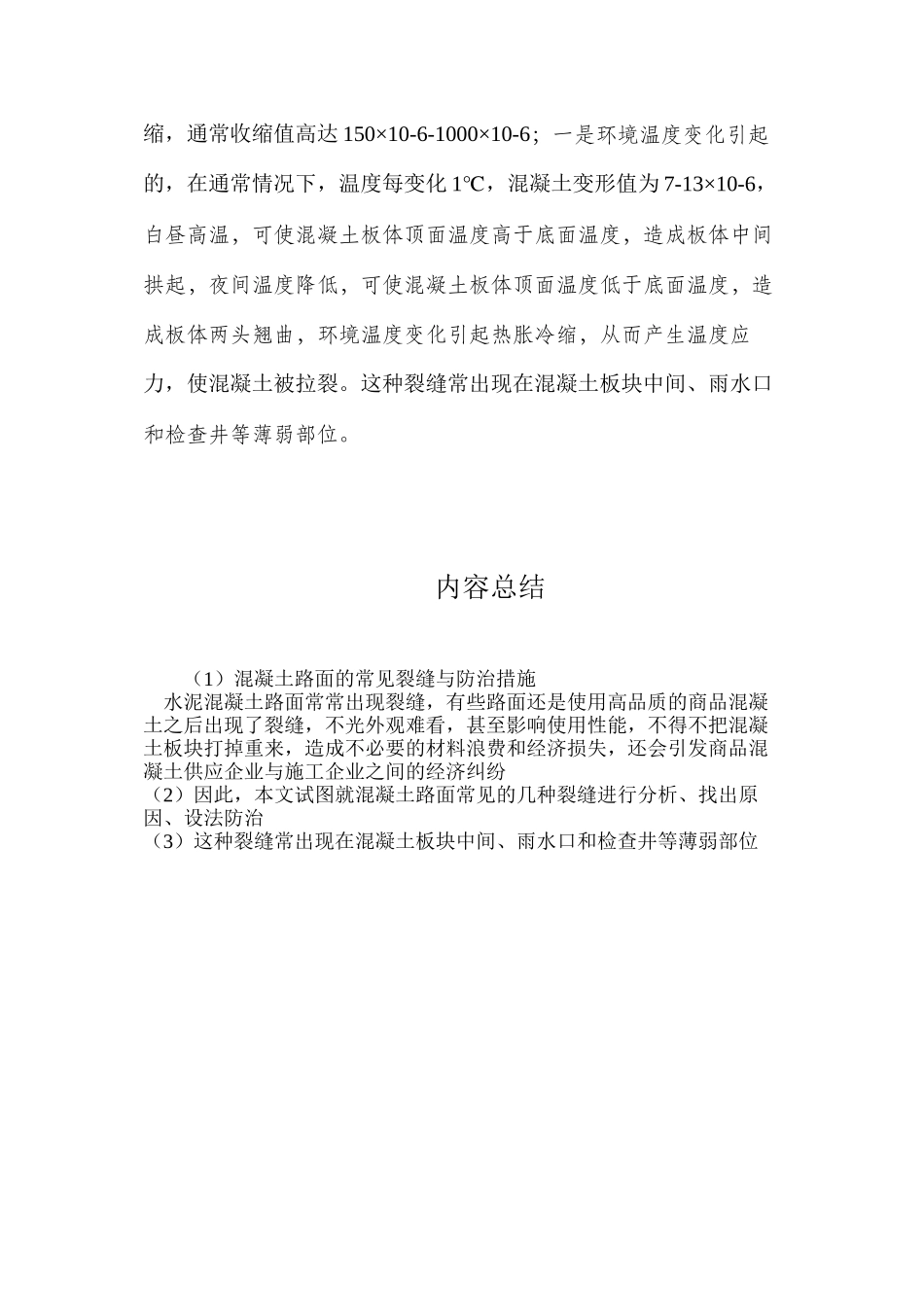

它的成因主要来自二个方面：一是由于混凝土收缩变
