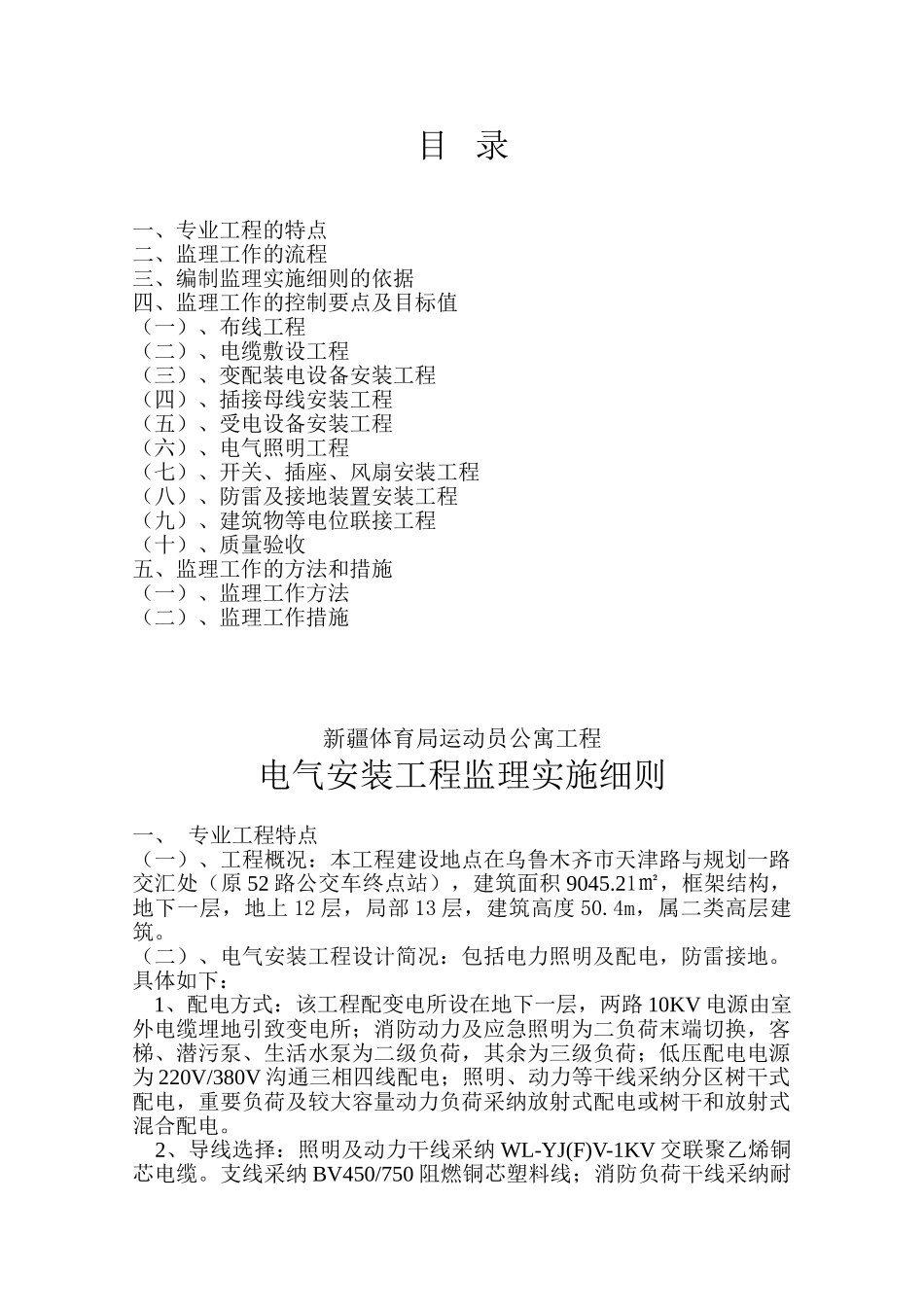

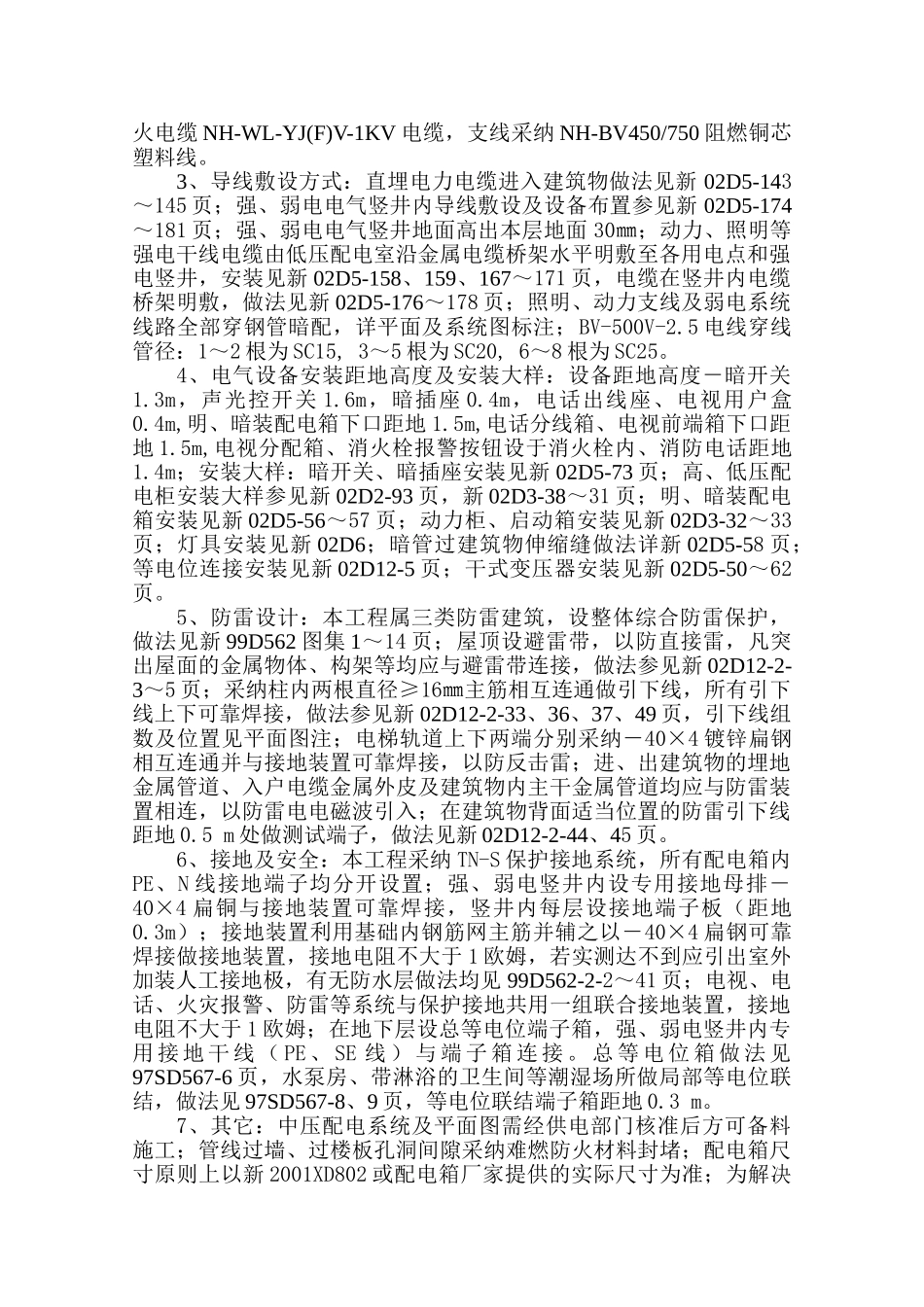

新疆体育局运动员公寓工程电气安装工程监理实施细则编 制： 总 监： 新疆昆仑工程监理有限责任公司工民建第 57 项目监理部2024 年 10 月 6 日目 录一、专业工程的特点二、监理工作的流程三、编制监理实施细则的依据四、监理工作的控制要点及目标值（一）、布线工程（二）、电缆敷设工程（三）、变配装电设备安装工程（四）、插接母线安装工程（五）、受电设备安装工程（六）、电气照明工程（七）、开关、插座、风扇安装工程（八）、防雷及接地装置安装工程（九）、建筑物等电位联接工程（十）、质量验收五、监理工作的方法和措施（一）、监理工作方法（二）、监理工作措施新疆体育局运动员公寓工程电气安装工程监理实施细则一、 专业工程特点（一）、工程概况：本工程建设地点在乌鲁木齐市天津路与规划一路交汇处（原 52 路公交车终点站），建筑面积 9045.21㎡，框架结构，地下一层，地上 12 层，局部 13 层，建筑高度 50.4m，属二类高层建筑。（二）、电气安装工程设计简况：包括电力照明及配电，防雷接地。具体如下： 1、配电方式：该工程配变电所设在地下一层，两路 10KV 电源由室外电缆埋地引致变电所；消防动力及应急照明为二负荷末端切换，客梯、潜污泵、生活水泵为二级负荷，其余为三级负荷；低压配电电源为 220V/380V 沟通三相四线配电；照明、动力等干线采纳分区树干式配电，重要负荷及较大容量动力负荷采纳放射式配电或树干和放射式混合配电。 2、导线选择：照明及动力干线采纳 WL-YJ(F)V-1KV 交联聚乙烯铜芯电缆。支线采纳 BV450/750 阻燃铜芯塑料线；消防负荷干线采纳耐火电缆 NH-WL-YJ(F)V-1KV 电缆，支线采纳 NH-BV450/750 阻燃铜芯塑料线。3、导线敷设方式：直埋电力电缆进入建筑物做法见新 02D5-143～145 页；强、弱电电气竖井内导线敷设及设备布置参见新 02D5-174～181 页；强、弱电电气竖井地面高出本层地面 30㎜；动力、照明等强电干线电缆由低压配电室沿金属电缆桥架水平明敷至各用电点和强电竖井，安装见新 02D5-158、159、167～171 页，电缆在竖井内电缆桥架明敷，做法见新 02D5-176～178 页；照明、动力支线及弱电系统线路全部穿钢管暗配，详平面及系统图标注；BV-500V-2.5 电线穿线管径：1～2 根为 SC15, 3～5 根为 SC20, 6～8 根为 SC25。4、电气设备安装距地高度及安装大样：设备距地高度－暗开关1.3m，声光控开关 1.6m，暗插座 0.4m，电话出线座、电视用户盒0....
