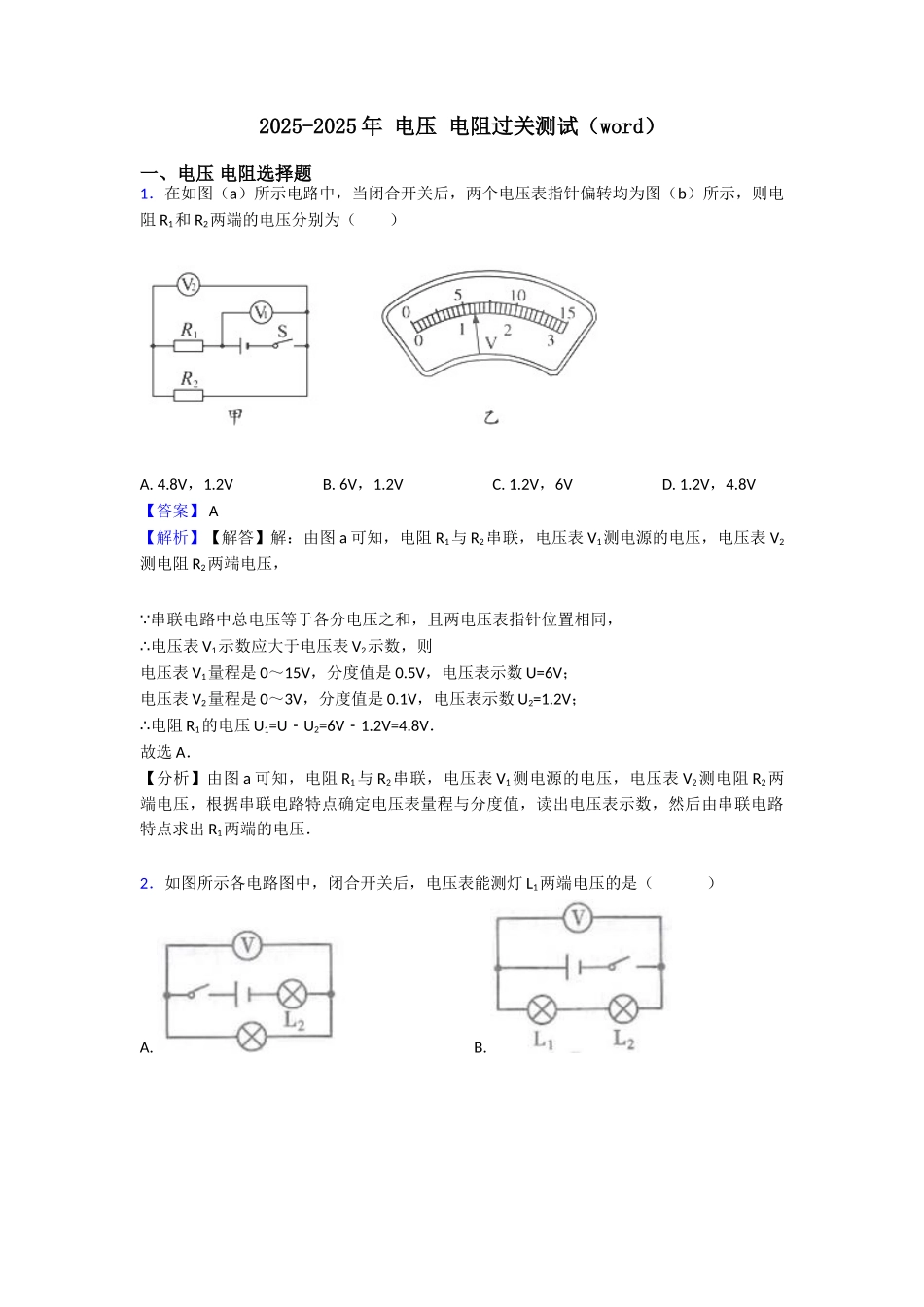

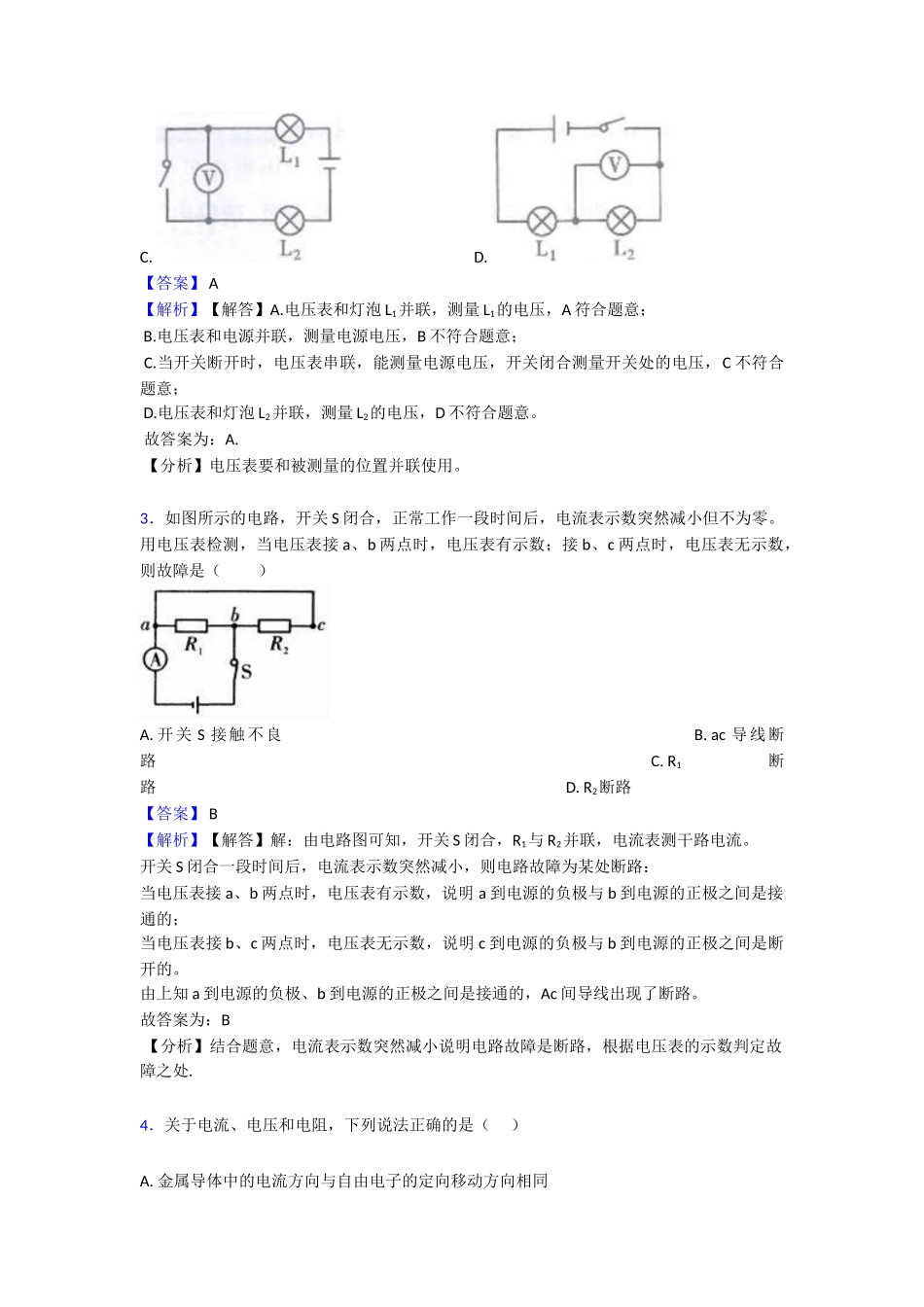

2025-2025 年 电压 电阻过关测试（word）一、电压 电阻选择题1．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻 R1和 R2两端的电压分别为（ ）A. 4.8V，1.2V B. 6V，1.2V C. 1.2V，6V D. 1.2V，4.8V【答案】 A 【解析】【解答】解：由图 a 可知，电阻 R1与 R2串联，电压表 V1测电源的电压，电压表 V2测电阻 R2两端电压， 串联电路中总电压等于各分电压之和，且两电压表指针位置相同，∴电压表 V1示数应大于电压表 V2示数，则电压表 V1量程是 0～15V，分度值是 0.5V，电压表示数 U=6V；电压表 V2量程是 0～3V，分度值是 0.1V，电压表示数 U2=1.2V；∴电阻 R1的电压 U1=UU﹣2=6V1.2V=4.8V﹣．故选 A．【分析】由图 a 可知，电阻 R1与 R2串联，电压表 V1测电源的电压，电压表 V2测电阻 R2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出 R1两端的电压．2．如图所示各电路图中，闭合开关后，电压表能测灯 L1两端电压的是（ ） A. B. C. D. 【答案】 A 【解析】【解答】A.电压表和灯泡 L1并联，测量 L1的电压，A 符合题意； B.电压表和电源并联，测量电源电压，B 不符合题意； C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C 不符合题意； D.电压表和灯泡 L2并联，测量 L2的电压，D 不符合题意。 故答案为：A. 【分析】电压表要和被测量的位置并联使用。3．如图所示的电路，开关 S 闭合，正常工作一段时间后，电流表示数突然减小但不为零。用电压表检测，当电压表接 a、b 两点时，电压表有示数；接 b、c 两点时，电压表无示数，则故障是（ ） A. 开关 S 接触不良 B. ac 导线断路 C. R1断路 D. R2断路【答案】 B 【解析】【解答】解：由电路图可知，开关 S 闭合，R1与 R2并联，电流表测干路电流。 开关 S 闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接 a、b 两点时，电压表有示数，说明 a 到电源的负极与 b 到电源的正极之间是接通的；当电压表接 b、c 两点时，电压表无示数，说明 c 到电源的负极与 b 到电源的正极之间是断开的。由上知 a 到电源的负极、b 到电源的正极之间是接通的，Ac 间导线出现了断路。故答案为：B 【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数...
