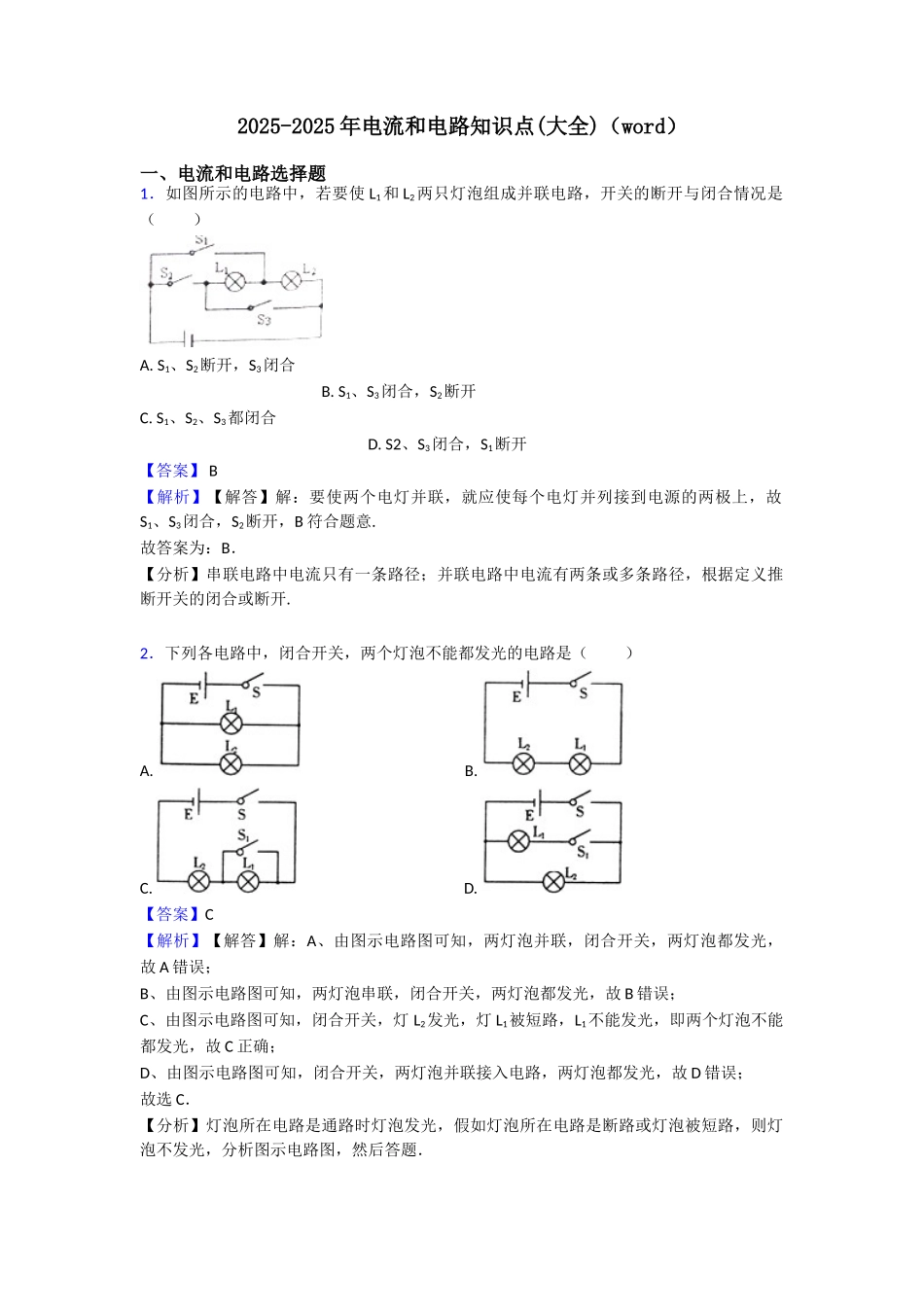

2025-2025 年电流和电路知识点(大全)（word）一、电流和电路选择题1．如图所示的电路中，若要使 L1和 L2两只灯泡组成并联电路，开关的断开与闭合情况是（ ）A. S1、S2断开，S3闭合 B. S1、S3闭合，S2断开C. S1、S2、S3都闭合 D. S2、S3闭合，S1断开【答案】 B 【解析】【解答】解：要使两个电灯并联，就应使每个电灯并列接到电源的两极上，故S1、S3闭合，S2断开，B 符合题意.故答案为：B．【分析】串联电路中电流只有一条路径；并联电路中电流有两条或多条路径，根据定义推断开关的闭合或断开.2．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（ ） A. B. C. D. 【答案】C 【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故 A 错误； B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故 B 错误；C、由图示电路图可知，闭合开关，灯 L2发光，灯 L1被短路，L1不能发光，即两个灯泡不能都发光，故 C 正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故 D 错误；故选 C．【分析】灯泡所在电路是通路时灯泡发光，假如灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．3．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡 L,开关 只控制吸尘器电动机 M。在如图所示的四个电路图中,符合上述要求的是（ ） A. B. C. D. 【答案】 D 【解析】【解答】根据电路要求，两个开关分别控制不同用电器，则电路是并联电路，各支路有单独的开关和用电器，D 符合题意。 故答案为：D. 【分析】根据电路要求，各用电器互不影响的电路是并联电路。4．如图甲所示，电源电压恒为 9V，滑动变阻器的最大阻值为 100Ω，电流在 0.1A--0.4A 之间时电子元件才能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列推断正确的是（ ）A. 电子元件工作时，电阻保持不变 B. 电子元件处于正常工作状态时，电路消耗的最小功率为 3.6WC. 当 P 在中点时，电子元件与滑动变阻器的电压之比为 1 1∶ D. 为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在 12.5Ω--70Ω【答案】D 【解析】【解答】A、由图乙可知电子元件工作时，电压与电流的关系不是经过坐标原点的一条直线，电压与电流的比值是变化的，即电阻是变化的，A 不符合题意；B、由图乙知电子元件处于正常工作状态...
