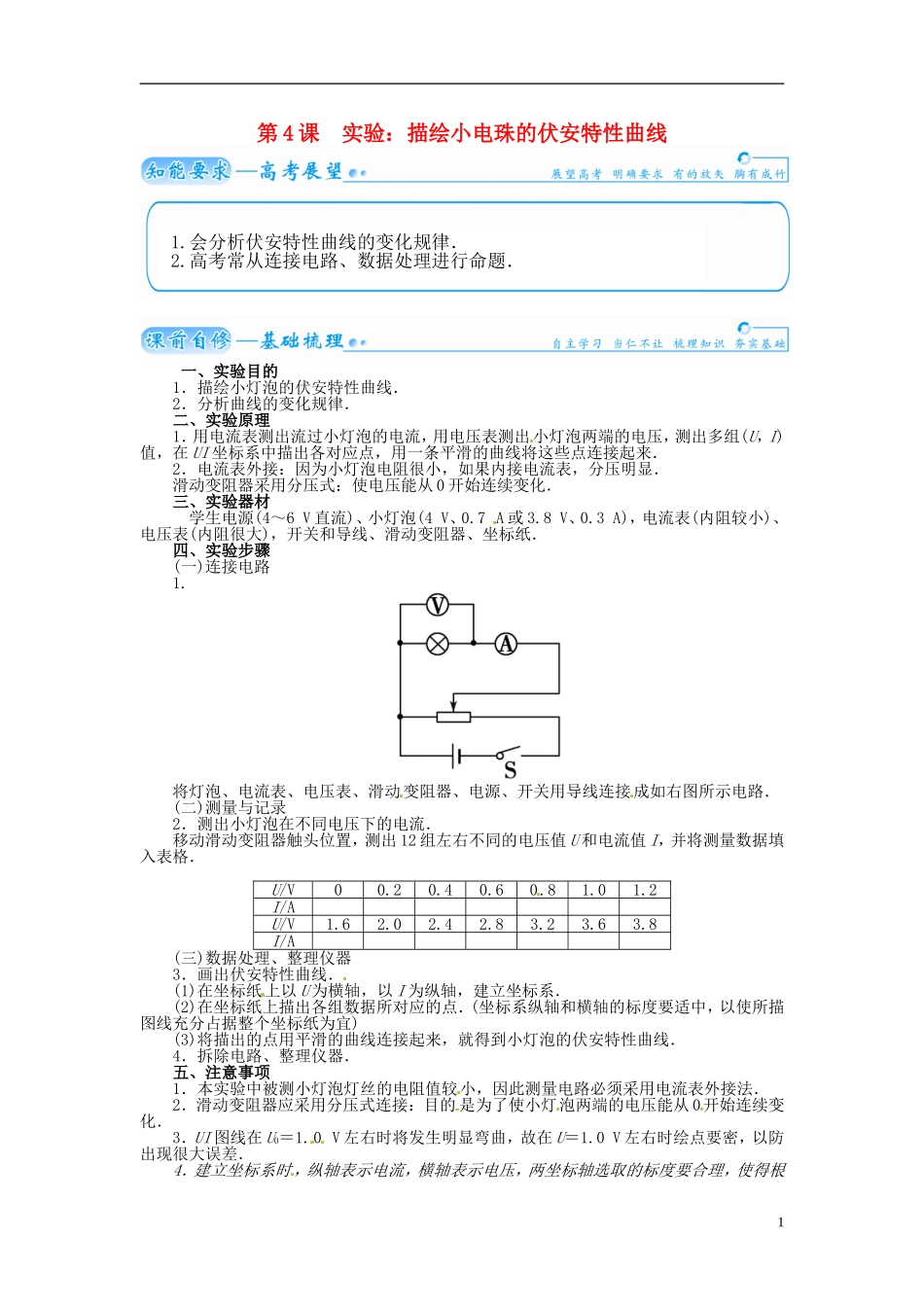

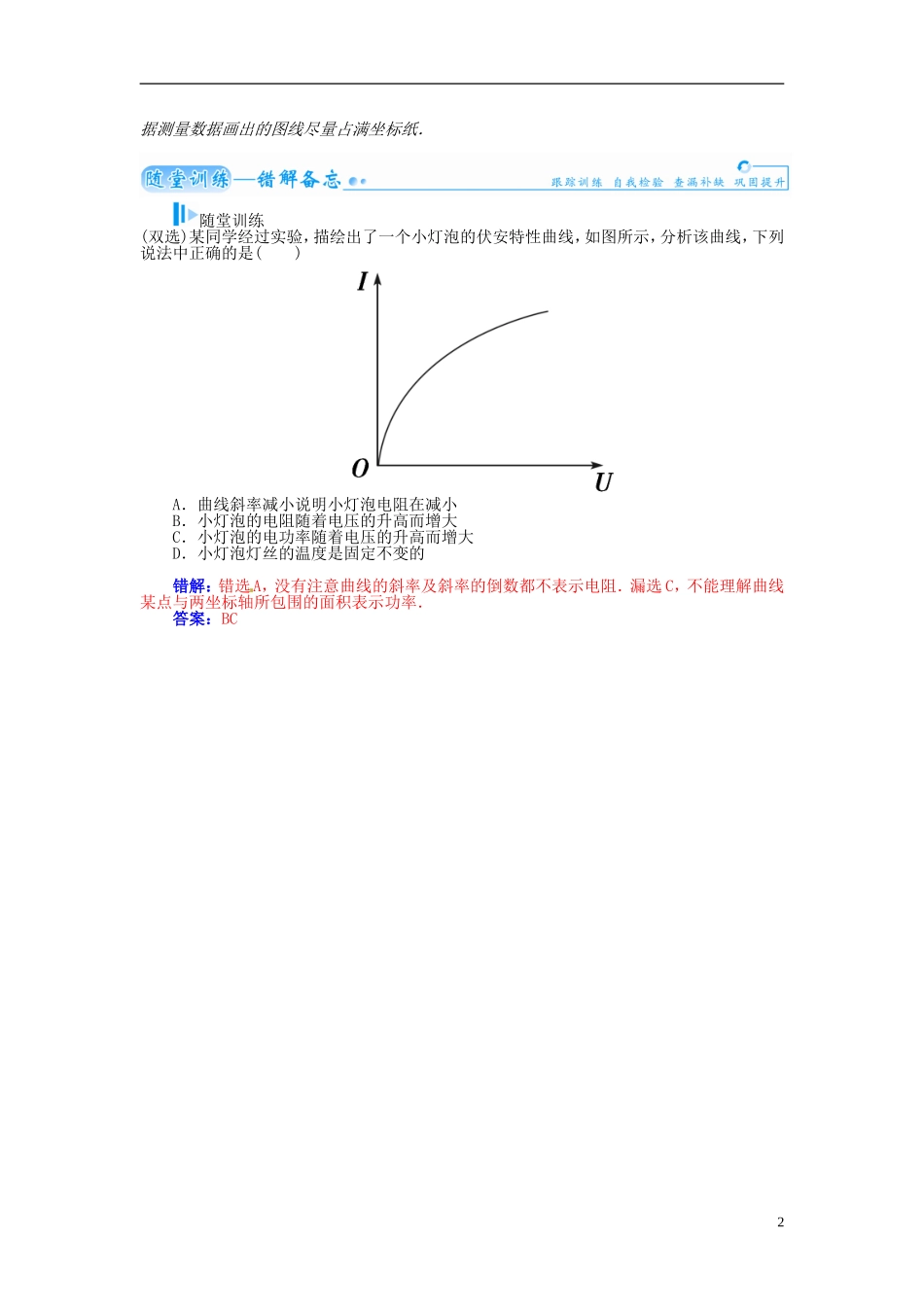

第 4 课 实验：描绘小电珠的伏安特性曲线 一、实验目的1．描绘小灯泡的伏安特性曲线．2．分析曲线的变化规律．二、实验原理1．用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组(U，I)值，在 UI 坐标系中描出各对应点，用一条平滑的曲线将这些点连接起来．2．电流表外接：因为小灯泡电阻很小，如果内接电流表，分压明显．滑动变阻器采用分压式：使电压能从 0 开始连续变化．三、实验器材 学生电源(4～6 V 直流)、小灯泡(4 V、0.7 A 或 3.8 V、0.3 A)，电流表(内阻较小)、电压表(内阻很大)，开关和导线、滑动变阻器、坐标纸．四、实验步骤(一)连接电路1.将灯泡、电流表、电压表、滑动变阻器、电源、开关用导线连接成如右图所示电路．(二)测量与记录2．测出小灯泡在不同电压下的电流．移动滑动变阻器触头位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入表格．U/V00.20.40.60.81.01.2I/AU/V1.62.02.42.83.23.63.8I/A(三)数据处理、整理仪器3．画出伏安特性曲线．(1)在坐标纸上以 U 为横轴，以 I 为纵轴，建立坐标系．(2)在坐标纸上描出各组数据所对应的点．(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜)(3)将描出的点用平滑的曲线连接起来，就得到小灯泡的伏安特性曲线．4．拆除电路、整理仪器．五、注意事项1．本实验中被测小灯泡灯丝的电阻值较小，因此测量电路必须采用电流表外接法．2．滑动变阻器应采用分压式连接：目的 是为了使小灯泡两端的电压能从 0开始连续变化．3．UI 图线在 U0＝1.0 V 左右时将发生明显弯曲，故在 U＝1.0 V 左右时绘点要密，以防出现很大误差．4．建立坐标系时，纵轴表示电流，横轴表示电压，两坐标轴选取的标度要合理，使得根11.会分析伏安特性曲线的变化规律．2.高考常从连接电路、数据处理进行命题．据测量数据画出的图线尽量占满坐标纸．随堂训练(双选)某同学经过实验，描绘出了一个小灯泡的伏安特性曲线，如图所示，分析该曲线，下列说法中正确的是( ) A．曲线斜率减小说明小灯泡电阻在减小B．小灯泡的电阻随着电压的升高而增大C．小灯泡的电功率随着电压的升高而增大D．小灯泡灯丝的温度是固定不变的错解：错选A，没有注意曲线的斜率及斜率的倒数都不表示电阻．漏选 C，不能理解曲线某点与两坐标轴所包围的面积表示功率．答案：BC2
