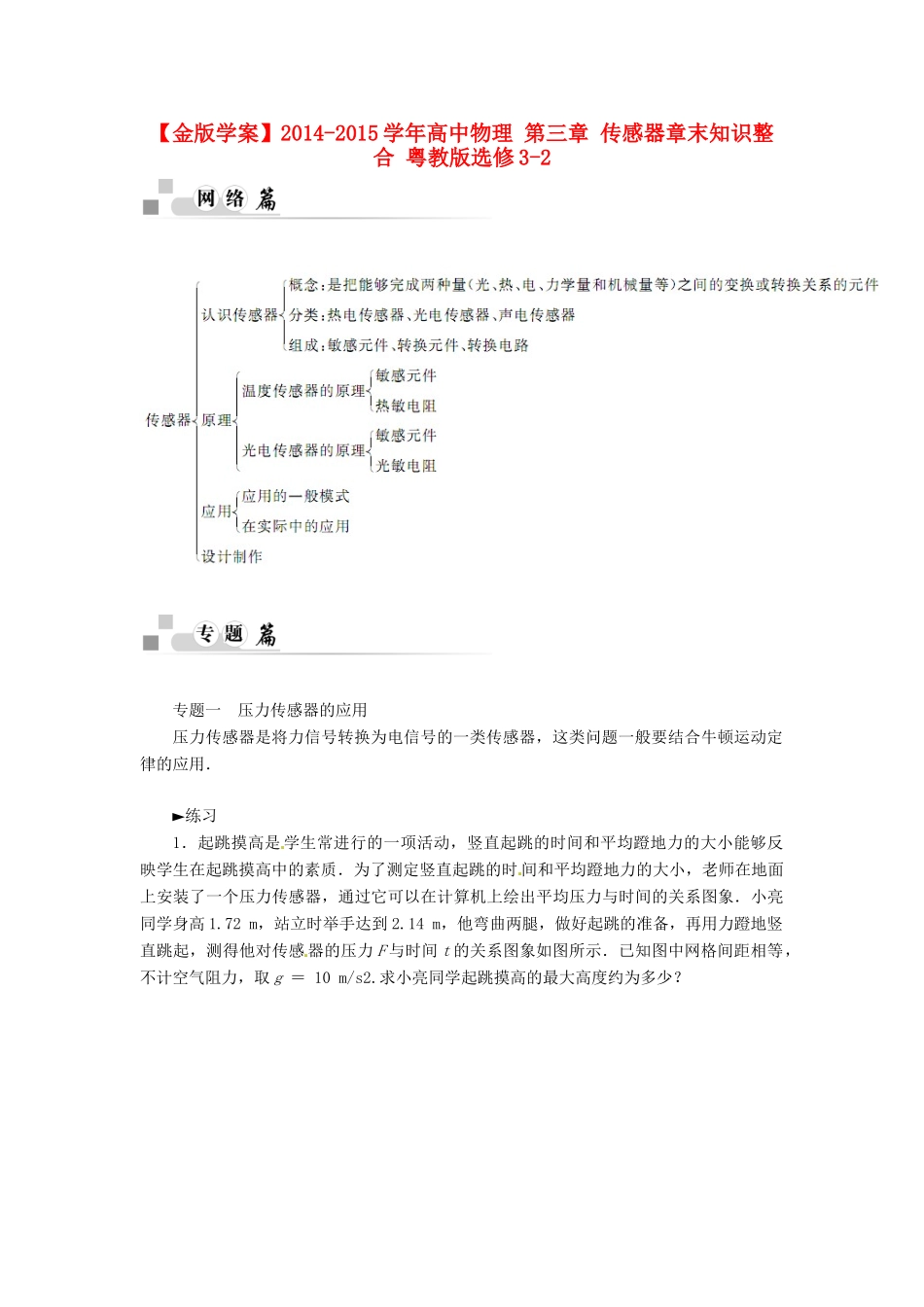

【金版学案】2014-2015 学年高中物理 第三章 传感器章末知识整合 粤教版选修 3-2专题一 压力传感器的应用压力传感器是将力信号转换为电信号的一类传感器，这类问题一般要结合牛顿运动定律的应用．►练习1．起跳摸高是 学生常进行的一项活动，竖直起跳的时间和平均蹬地力的大小能够反映学生在起跳摸高中的素质．为了测定竖直起跳的时 间和平均蹬地力的大小，老师在地面上安装了一个压力传感器，通过它可以在计算机上绘出平均压力与时间的关系图象．小亮同学身高 1.72 m，站立时举手达到 2.14 m，他弯曲两腿，做好起跳的准备，再用力蹬地竖直跳起，测得他对传感 器的压力 F 与时间 t 的关系图象如图所示．已知图中网格间距相等，不计空气阻力，取 g ＝ 10 m/s2.求小亮同学起跳摸高的最大高度约为多少？解析：从图可知小亮质量为 60 kg；蹬地作用力为 1 050 N，加速离开地面时间为 0.4 s设他蹬的过程中的平均加速度大小为 a，根据牛顿第二定律得：F－mg＝maa＝＝m/s2＝7.5 m/s2小亮离开地面时获得的速度约为：v＝at＝3.0 m/s离开地面后做竖直上抛运动上升的高度为：h′＝＝m＝0.45 m摸高约为：H＝h′＋h0＝2.59 m.答案：2.59 m专题二 温度传感器的应用温度传感器是指将温度信号转换成电信号的一类传感器，一般有两类：一类是随温度变化引起传感器中某个组件形状的变化(如热胀冷缩)达到转换信号的目的；还有一类是随温度变化引起电阻的变化，如半导体材料中热敏电阻随温度升高电阻减小，达到转换信号的目的． 电饭锅中的温度传感器主要元件是感温铁氧体，它的特点是：常温下具有铁磁性，能够被磁铁吸引，但是上升到约 103 ℃时，就失去了磁性，不能被磁体吸引了．这个温度在物理学中称为该材料的“居里温度”或“居里点”．如下图所示是电饭煲的电路图，S1 是一个控温开关，手动闭合后，当此开关温度达到居里点(103 ℃)时，会自动断开．S2 是一个自动控温开关，当温度低于 70 ℃时会自动闭合；温度高于 80 ℃ 时，会自动断开．红灯是加热时的指示灯，黄灯是保温时的指示灯．分流电阻 R1＝R2＝500 Ω，计算加热电阻丝 R3＝50 Ω，两灯电阻不计．(1)计算加热和保温两种状态下，电饭煲消耗的电功率之比．(2)简要回答，如果不闭合开关 S1，能将饭煮熟吗？解析：(1)加热时电饭煲消耗的电功率 P1＝ 保温时电饭煲消耗的电功率为 P2＝且 R 并＝＝ Ω＝Ω，从而有＝＝＝.(2)如果不闭合开关 S1，开始...
