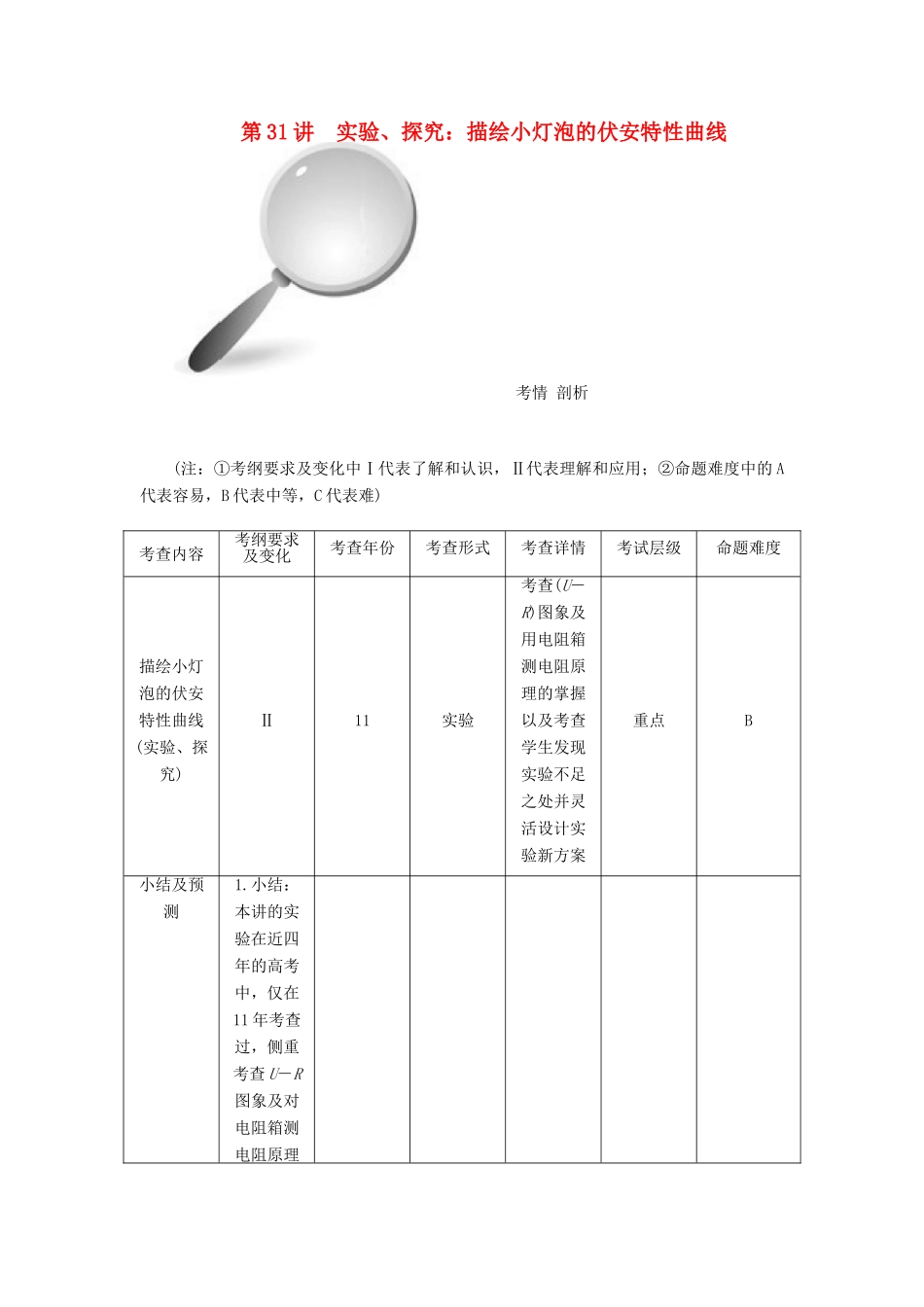

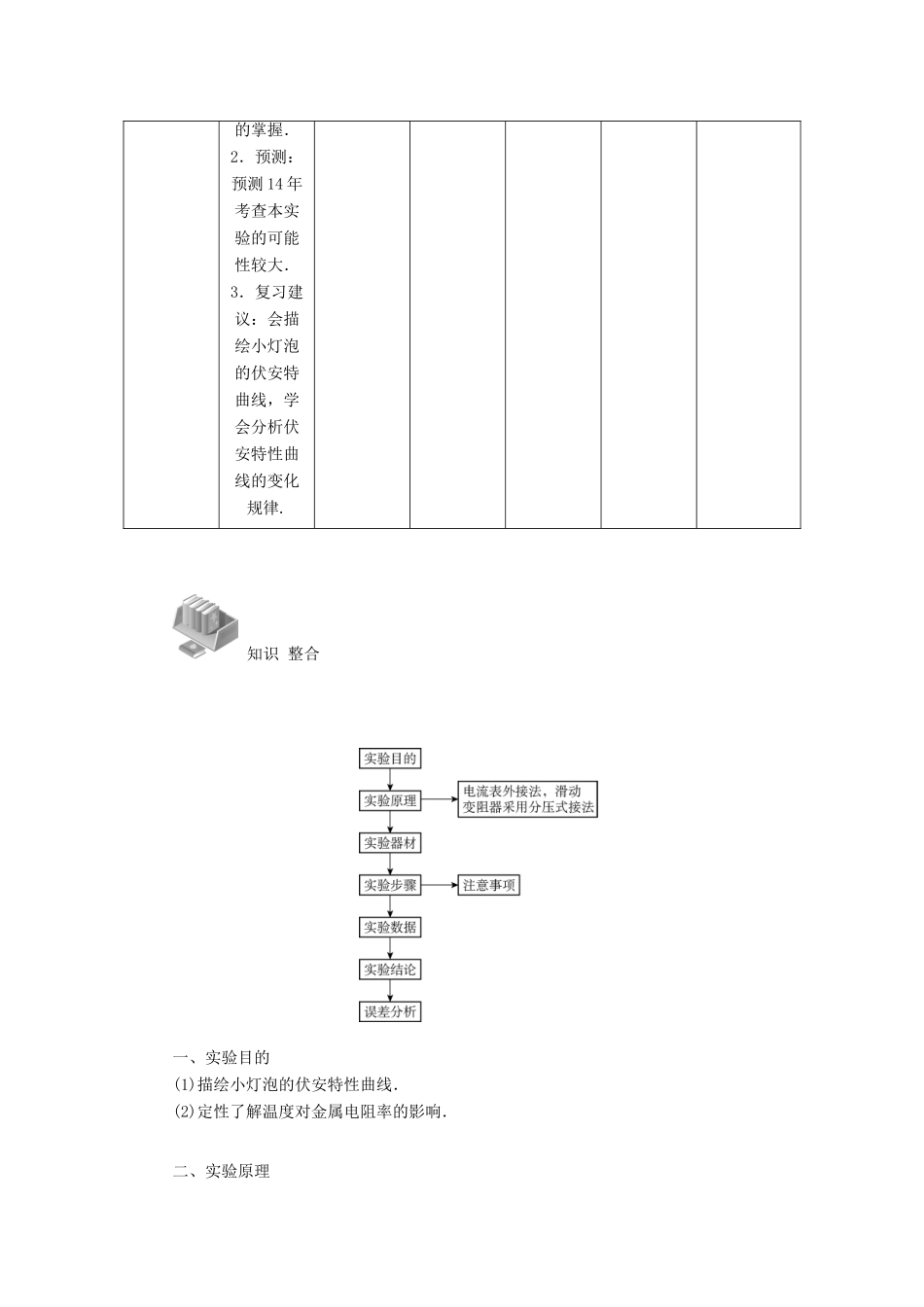

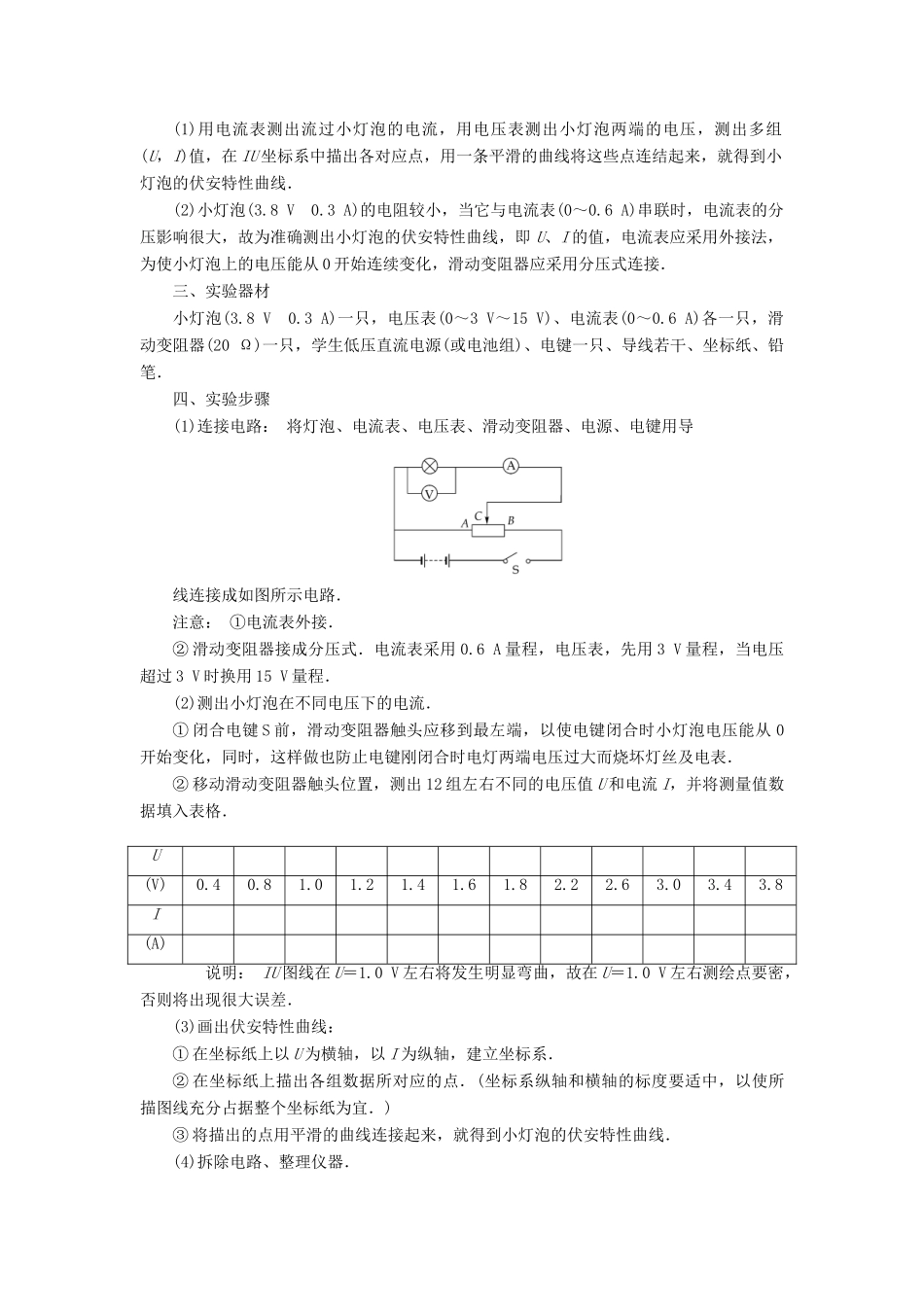

第 31 讲 实验、探究：描绘小灯泡的伏安特性曲线 考情 剖析 (注：①考纲要求及变化中Ⅰ代表了解和认识，Ⅱ代表理解和应用；②命题难度中的 A代表容易，B 代表中等，C 代表难)考查内容考纲要求及变化考查年份考查形式考查详情考试层级命题难度描绘小灯泡的伏安特性曲线(实验、探究)Ⅱ11实验考查(U－R)图象及用电阻箱测电阻原理的掌握以及考查学生发现实验不足之处并灵活设计实验新方案重点B小结及预测1.小结：本讲的实验在近四年的高考中，仅在11 年考查过，侧重考查 U－R图象及对电阻箱测电阻原理的掌握．2．预测：预测 14 年考查本实验的可能性较大．3．复习建议：会描绘小灯泡的伏安特曲线，学会分析伏安特性曲线的变化规律. 知识 整合 一、实验目的(1)描绘小灯泡的伏安特性曲线．(2)定性了解温度对金属电阻率的影响． 二、实验原理(1)用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压，测出多组(U，I)值，在 IU 坐标系中描出各对应点，用一条平滑的曲线将这些点连结起来，就得到小灯泡的伏安特性曲线．(2)小灯泡(3.8 V 0.3 A)的电阻较小，当它与电流表(0～0.6 A)串联时，电流表的分压影响很大，故为准确测出小灯泡的伏安特性曲线，即 U、I 的值，电流表应采用外接法，为使小灯泡上的电压能从 0 开始连续变化，滑动变阻器应采用分压式连接．三、实验器材小灯泡(3.8 V 0.3 A)一只，电压表(0～3 V～15 V)、电流表(0～0.6 A)各一只，滑动变阻器(20 Ω)一只，学生低压直流电源(或电池组)、电键一只、导线若干、坐标纸、铅笔．四、实验步骤(1)连接电路： 将灯泡、电流表、电压表、滑动变阻器、电源、电键用导线连接成如图所示电路．注意： ①电流表外接．② 滑动变阻器接成分压式．电流表采用 0.6 A 量程，电压表，先用 3 V 量程，当电压超过 3 V 时换用 15 V 量程．(2)测出小灯泡在不同电压下的电流．① 闭合电键 S 前，滑动变阻器触头应移到最左端，以使电键闭合时小灯泡电压能从 0开始变化，同时，这样做也防止电键刚闭合时电灯两端电压过大而烧坏灯丝及电表．② 移动滑动变阻器触头位置，测出 12 组左右不同的电压值 U 和电流 I，并将测量值数据填入表格．U(V)0.40.81.01.21.41.61.82.22.63.03.43.8I(A) 说明： IU 图线在 U＝1.0 V 左右将发生明显弯曲，故在 U＝1.0 V 左右测绘点要密，否则将出现很大误差．(3)画出伏安特性曲线： ① 在坐标纸上以 U 为横轴...
