【高考零距离】（江苏专用）2014高考物理一轮总复习 第十三章 第54讲 实验、探究 测定玻璃的折射率教案 新人教版选修3-4

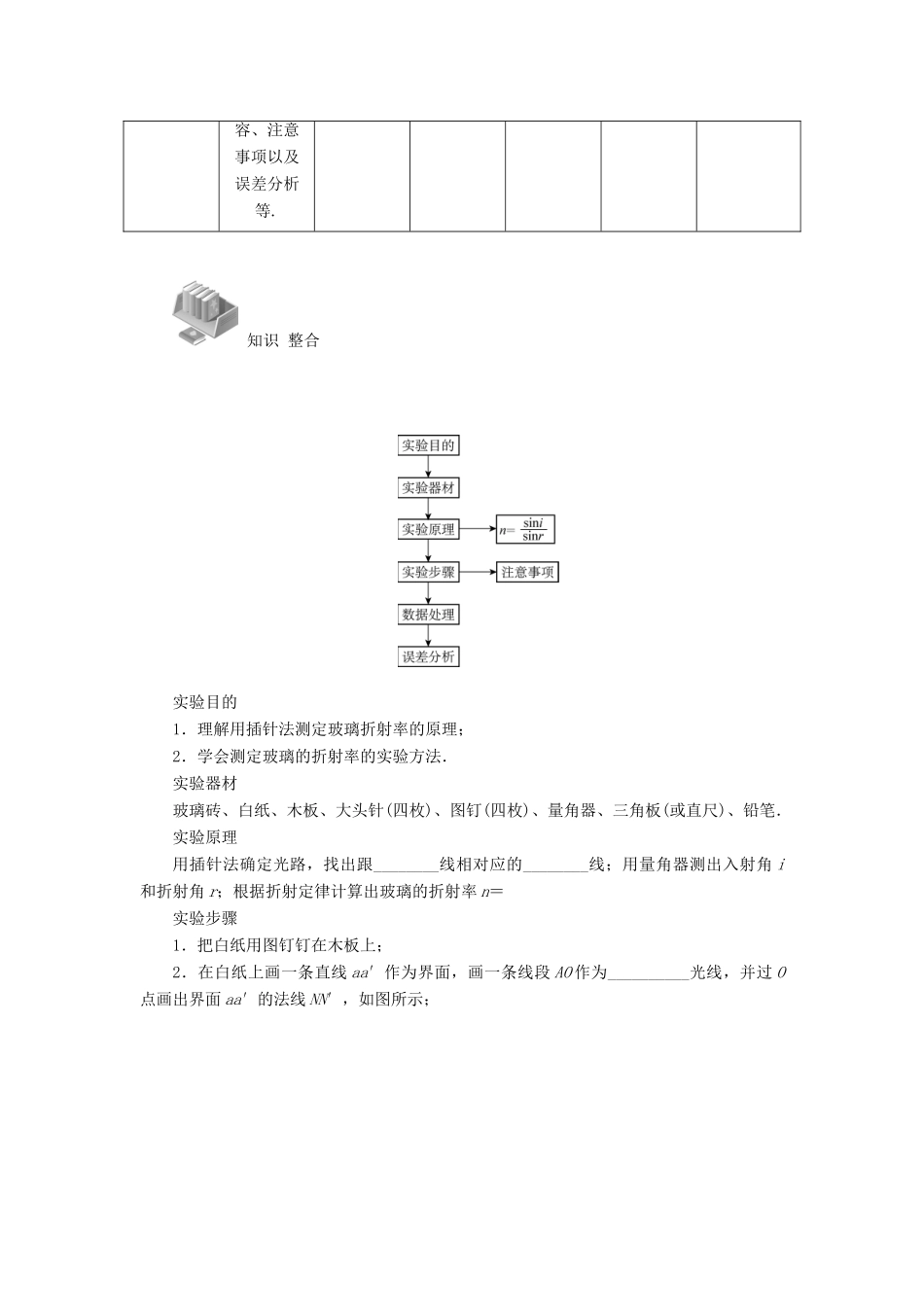

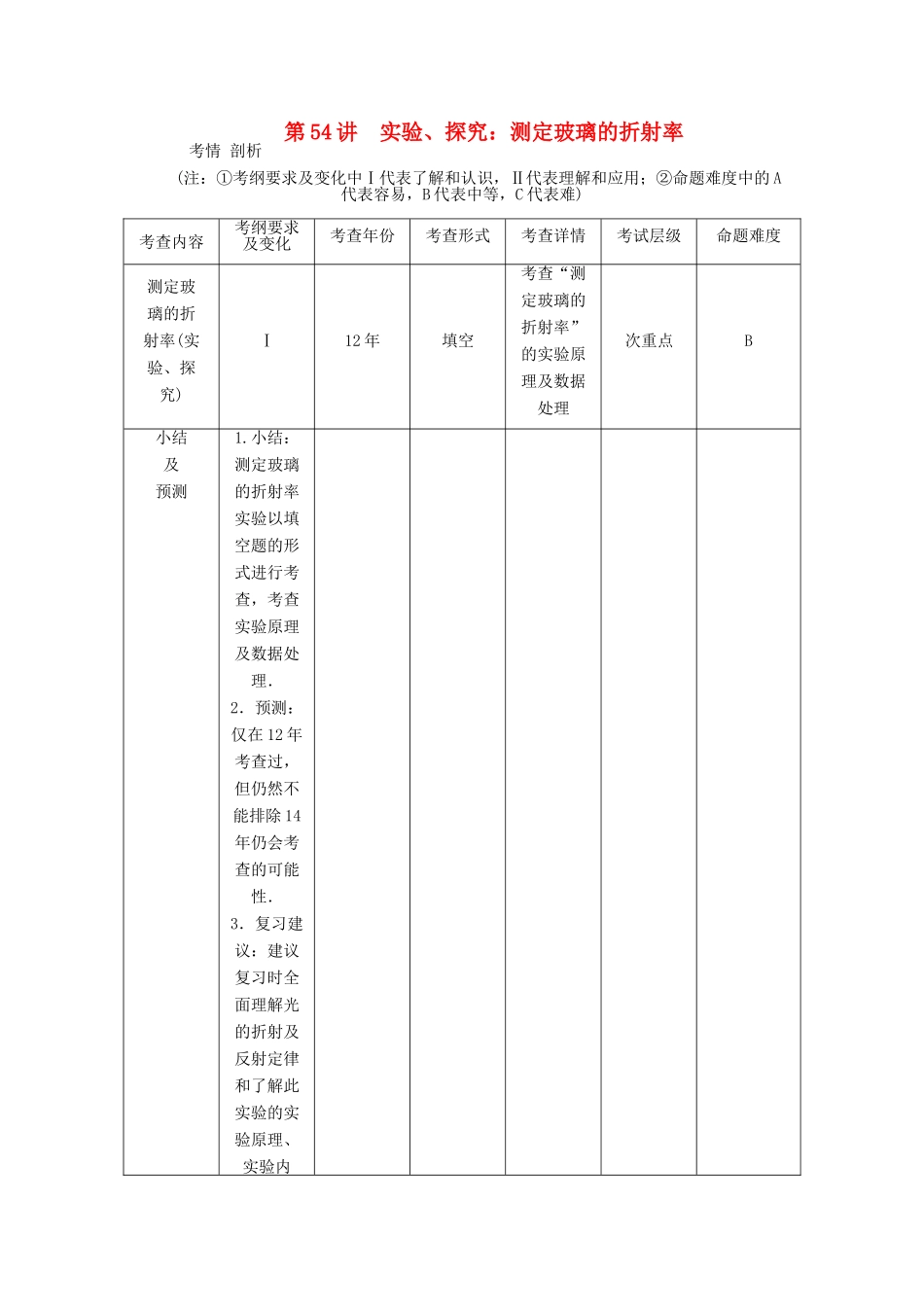

第 54 讲 实验、探究：测定玻璃的折射率 考情 剖析 (注：①考纲要求及变化中Ⅰ代表了解和认识，Ⅱ代表理解和应用；②命题难度中的 A代表容易，B 代表中等，C 代表难)考查内容考纲要求及变化考查年份考查形式考查详情考试层级命题难度测定玻璃的折射率(实验、探究)Ⅰ12 年填空考查“测定玻璃的折射率”的实验原理及数据处理次重点B小结及预测1.小结：测定玻璃的折射率实验以填空题的形式进行考查，考查实验原理及数据处理．2．预测：仅在 12 年考查过，但仍然不能排除 14年仍会考查的可能性．3．复习建议：建议复习时全面理解光的折射及反射定律和了解此实验的实验原理、实验内容、注意事项以及误差分析等. 知识 整合 实验目的1．理解用插针法测定玻璃折射率的原理；2．学会测定玻璃的折射率的实验方法．实验器材玻璃砖、白纸、木板、大头针(四枚)、图钉(四枚)、量角器、三角板(或直尺)、铅笔．实验原理用插针法确定光路，找出跟________线相对应的________线；用量角器测出入射角 i和折射角 r；根据折射定律计算出玻璃的折射率 n＝实验步骤1．把白纸用图钉钉在木板上；2．在白纸上画一条直线 aa′作为界面，画一条线段 AO 作为__________光线，并过 O点画出界面 aa′的法线 NN′，如图所示；3．把长方形的玻璃砖放在白纸上，使它的一个边跟 aa′对齐，并画出玻璃砖的另一个边 bb′；4．在 AO 线段上竖直地插上两枚大头针 P1和 P2；5．在玻璃砖的 bb′一侧竖直地插上大头针 P3，用眼睛观察，调整视线，要使 P3能同时挡住________和________的像；6．同样地在玻璃砖的 bb′一侧再竖直地插上大头针 P4，使 P4能挡住 P3__________和 P1和P2的像；7．记下 P3 和 P4 的位置，移去玻璃砖和大头针，过 P3 和 P4 作直线 O′B 与 bb′交于 O′，连接 OO′，OO′就是玻璃砖内的________光线，入射角 i＝∠NOA，折射角 r＝∠O′ON′；8．用量角器量出入射角和折射角的度数；9．从三角函数表中查出入射角和折射角的正弦值，记入自己设计的表格里；10．用上面的方法分别求出入射角是 30°、45°、60°时的折射角，查出入射角 i＝∠NOA 和折射角 r＝∠O′ON′的正弦值；11．算出不同入射角时的值比较一下，看它们是否接近一个常数，求出几次实验中所测的平均值，这就是玻璃砖的折射率．数据处理数据处理的另一种方法：如图所示，以 O1为圆心以任意长为半径(半径要尽可能长些约 10cm)画圆交入射光线 ...
