云南省德宏州潞西市芒市中学2014高中物理 1.4 s-t图像和v-t图像学案 新人教版必修1

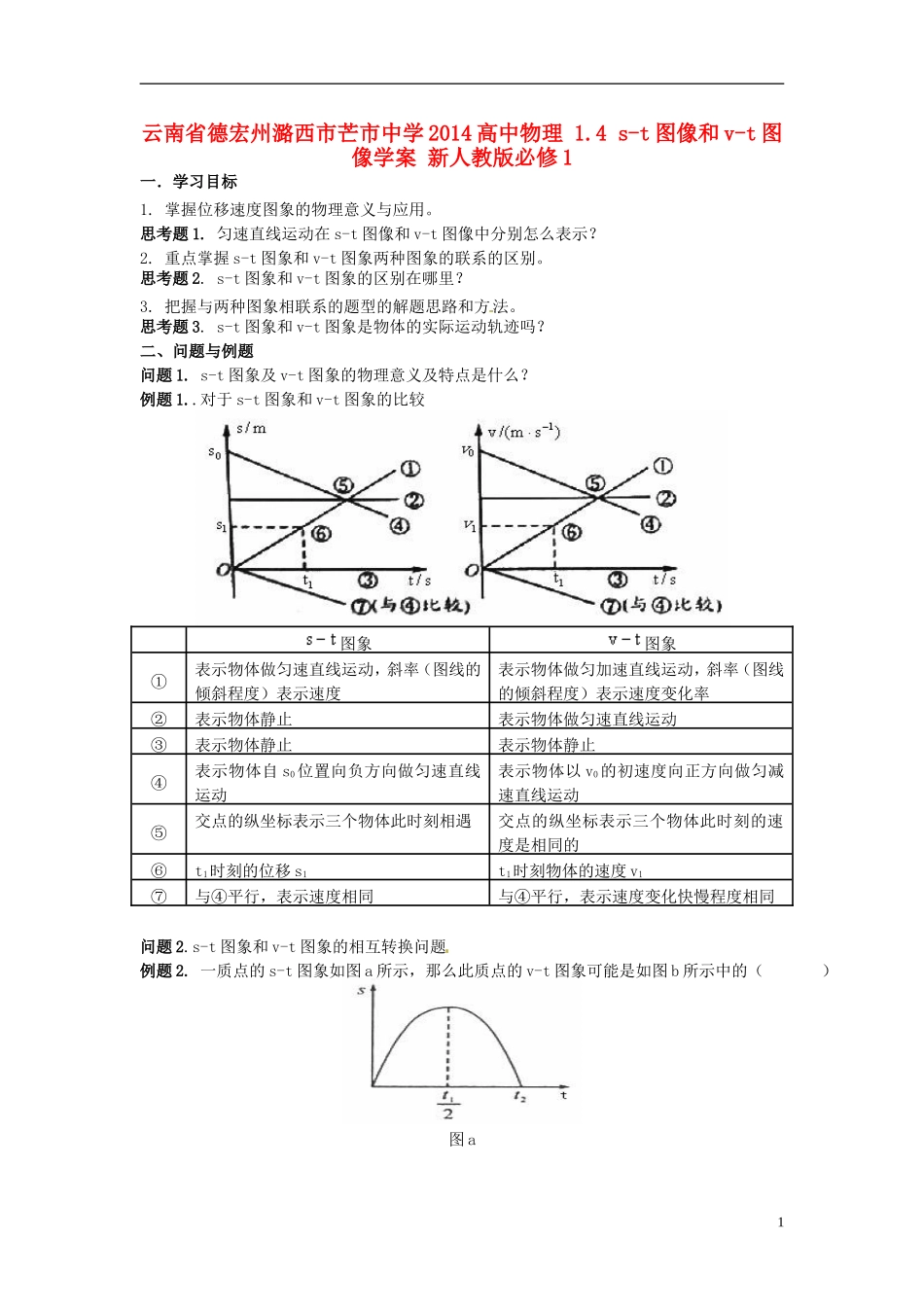

云南省德宏州潞西市芒市中学 2014 高中物理 1.4 s-t 图像和 v-t 图像学案 新人教版必修 1一．学习目标1. 掌握位移速度图象的物理意义与应用。思考题 1. 匀速直线运动在 s-t 图像和 v-t 图像中分别怎么表示？2. 重点掌握 s-t 图象和 v-t 图象两种图象的联系的区别。思考题 2. s-t 图象和 v-t 图象的区别在哪里？3. 把握与两种图象相联系的题型的解题思路和方法。思考题 3. s-t 图象和 v-t 图象是物体的实际运动轨迹吗？二、问题与例题 问题 1. s-t 图象及 v-t 图象的物理意义及特点是什么？例题 1..对于 s-t 图象和 v-t 图象的比较 图象图象①表示物体做匀速直线运动，斜率（图线的倾斜程度）表示速度表示物体做匀加速直线运动，斜率（图线的倾斜程度）表示速度变化率②表示物体静止表示物体做匀速直线运动③表示物体静止表示物体静止④表示物体自 s0位置向负方向做匀速直线运动表示物体以 v0的初速度向正方向做匀减速直线运动⑤交点的纵坐标表示三个物体此时刻相遇交点的纵坐标表示三个物体此时刻的速度是相同的⑥t1时刻的位移 s1t1时刻物体的速度 v1⑦与④平行，表示速度相同与④平行，表示速度变化快慢程度相同问题 2.s-t 图象和 v-t 图象的相互转换问题例题 2. 一质点的 s-t 图象如图 a 所示，那么此质点的 v-t 图象可能是如图 b 所示中的（ ）图 a1图 b 答案：A问题 3.运用图象巧解物理问题例题 3.甲、乙、丙三辆汽车以相同的速度经过某一路标，从此时开始，甲车做匀速直线运动，乙车先加速后减速，丙车先减速后加速，它们经过下一个路标时的速度相同，则（ ） A. 甲先通过下一个路标 B. 乙先通过下一个路标 C. 丙先通过下一个路标 D. 三车同时通过下一个路标 答案：B三、目标检测1. s-t 图象的物理意义是 ，在 s-t 图象中直线的斜率表示 。直线斜率为正，表示质点 运动，直线斜率为负，表示质 运动，若图象为曲线时，某点的斜率表示曲线上该点的速度。2. v-t 图象的物理意义是 ，在 v-t 图象中直线的斜率表示 。直线斜率为正，表示质点 运动，直线斜率为负，表示质点 运动，在 v-t 图象中图象与坐标轴所围成的面积在表示 。3. 不管是位移图像还是速度图象都不是物体运动的实际轨迹。在位移图象中交点表示两物体 ；在速度图像中交点表示两物体 。4.如图所示，I、II 两条直线分别描述 P、Q 两个物体的位移－时间图象，下列说法中正确...
