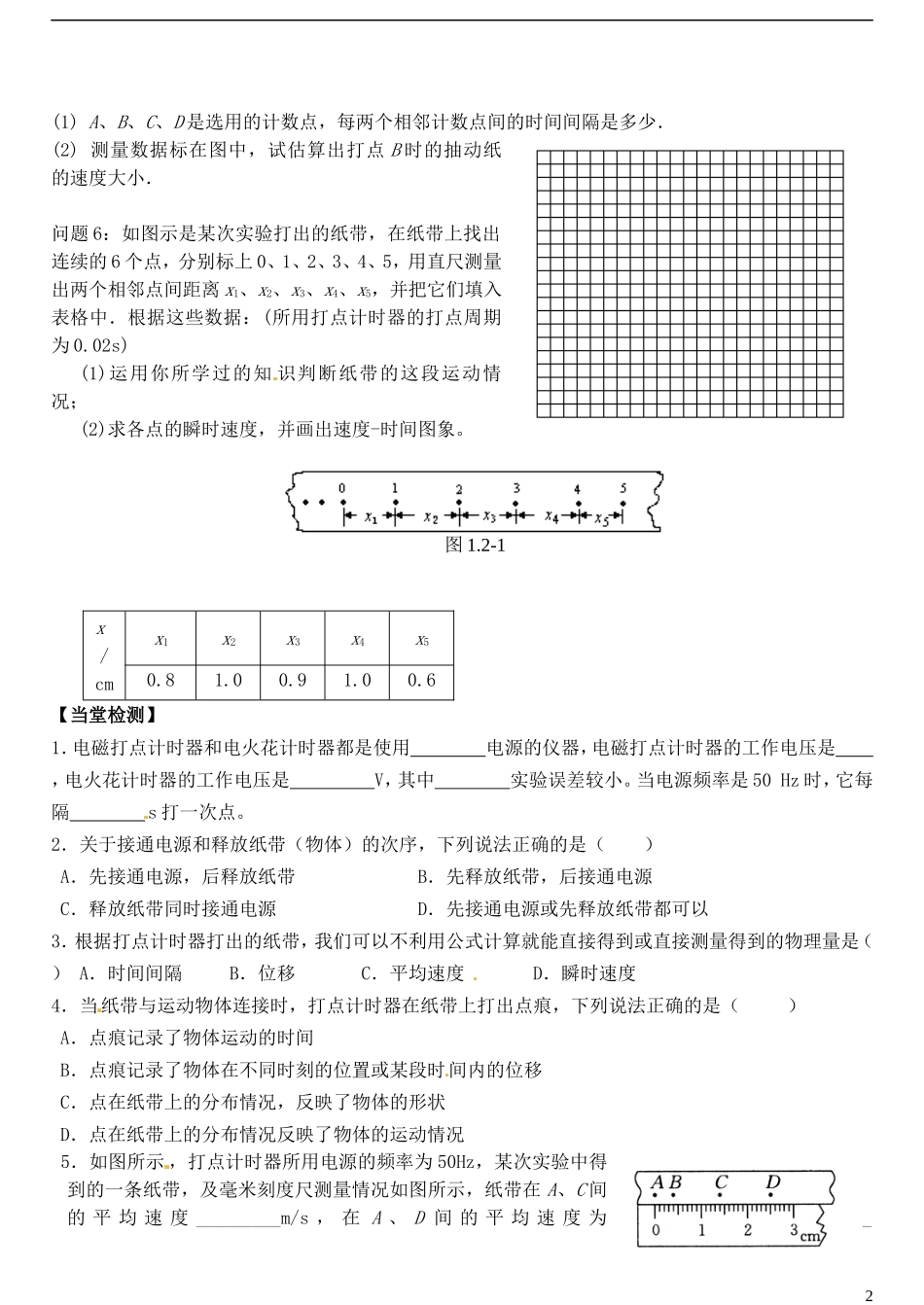

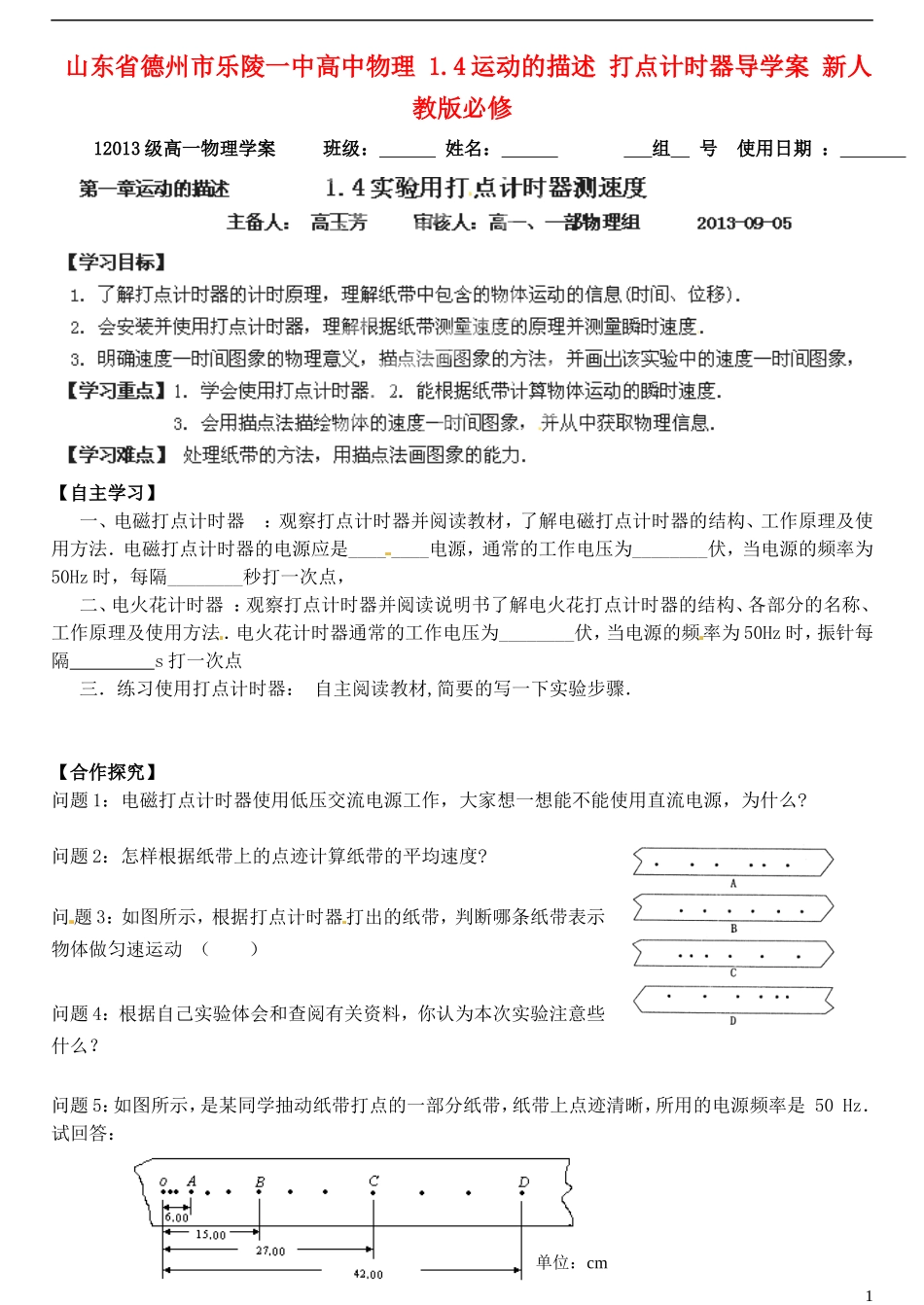

山东省德州市乐陵一中高中物理 1.4 运动的描述 打点计时器导学案 新人教版必修12013 级高一物理学案 班级： 姓名： 组 号 使用日期 ： 【自主学习】一、电磁打点计时器 ：观察打点计时器并阅读教材，了解电磁打点计时器的结构、工作原理及使用方法．电磁打点计时器的电源应是____ ____电源，通常的工作电压为________伏，当电源的频率为50Hz 时，每隔________秒打一次点，二、电火花计时器 ：观察打点计时器并阅读说明书了解电火花打点计时器的结构、各部分的名称、工作原理及使用方法．电火花计时器通常的工作电压为________伏，当电源的频率为 50Hz 时，振针每隔 s 打一次点三．练习使用打点计时器： 自主阅读教材,简要的写一下实验步骤． 【合作探究】问题 1：电磁打点计时器使用低压交流电源工作，大家想一想能不能使用直流电源，为什么?问题 2：怎样根据纸带上的点迹计算纸带的平均速度?问 题 3：如图所示，根据打点计时器打出的纸带，判断哪条纸带表示物体做匀速运动 （ ）问题 4：根据自己实验体会和查阅有关资料，你认为本次实验注意些什么？问题 5：如图所示，是某同学抽动纸带打点的一部分纸带，纸带上点迹清晰，所用的电源频率是 50 Hz．试回答： 1 单位：cm (1) A、B、C、D 是选用的计数点，每两个相邻计数点间的时间间隔是多少．(2) 测量数据标在图中，试估算出打点 B 时的抽动纸的速度大小．问题 6：如图示是某次实验打出的纸带，在纸带上找出连续的 6 个点，分别标上 0、1、2、3、4、5，用直尺测量出两个相邻点间距离 x1、x2、x3、x4、x5，并把它们填入表格中．根据这些数据：(所用打点计时器的打点周期为 0.02s)(1)运用你所学过的知 识判断纸带的这段运动情况；(2)求各点的瞬时速度，并画出速度-时间图象。x / cmx1x2x3x4x50.81.00.91.00.6【当堂检测】1．电磁打点计时器和电火花计时器都是使用 电源的仪器，电磁打点计时器的工作电压是 ，电火花计时器的工作电压是 V，其中 实验误差较小。当电源频率是 50 Hz 时，它每隔 s 打一次点。2．关于接通电源和释放纸带（物体）的次序，下列说法正确的是（ ）A．先接通电源，后释放纸带 B．先释放纸带，后接通电源C．释放纸带同时接通电源 D．先接通电源或先释放纸带都可以3．根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到或直接测量得到的物理量是（ ） A．时间间隔 B．位移 C．平均速度 D．瞬时速...
