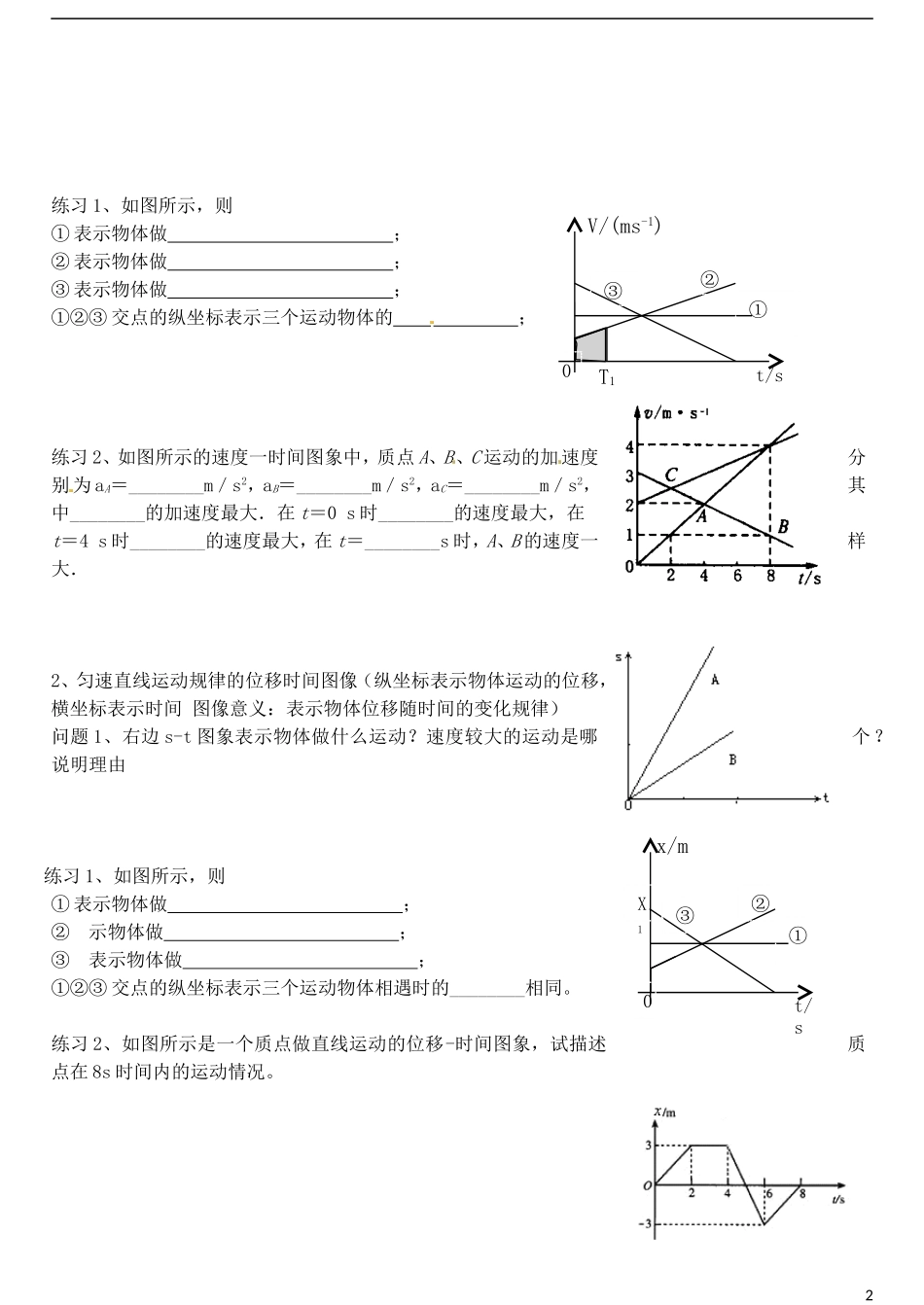

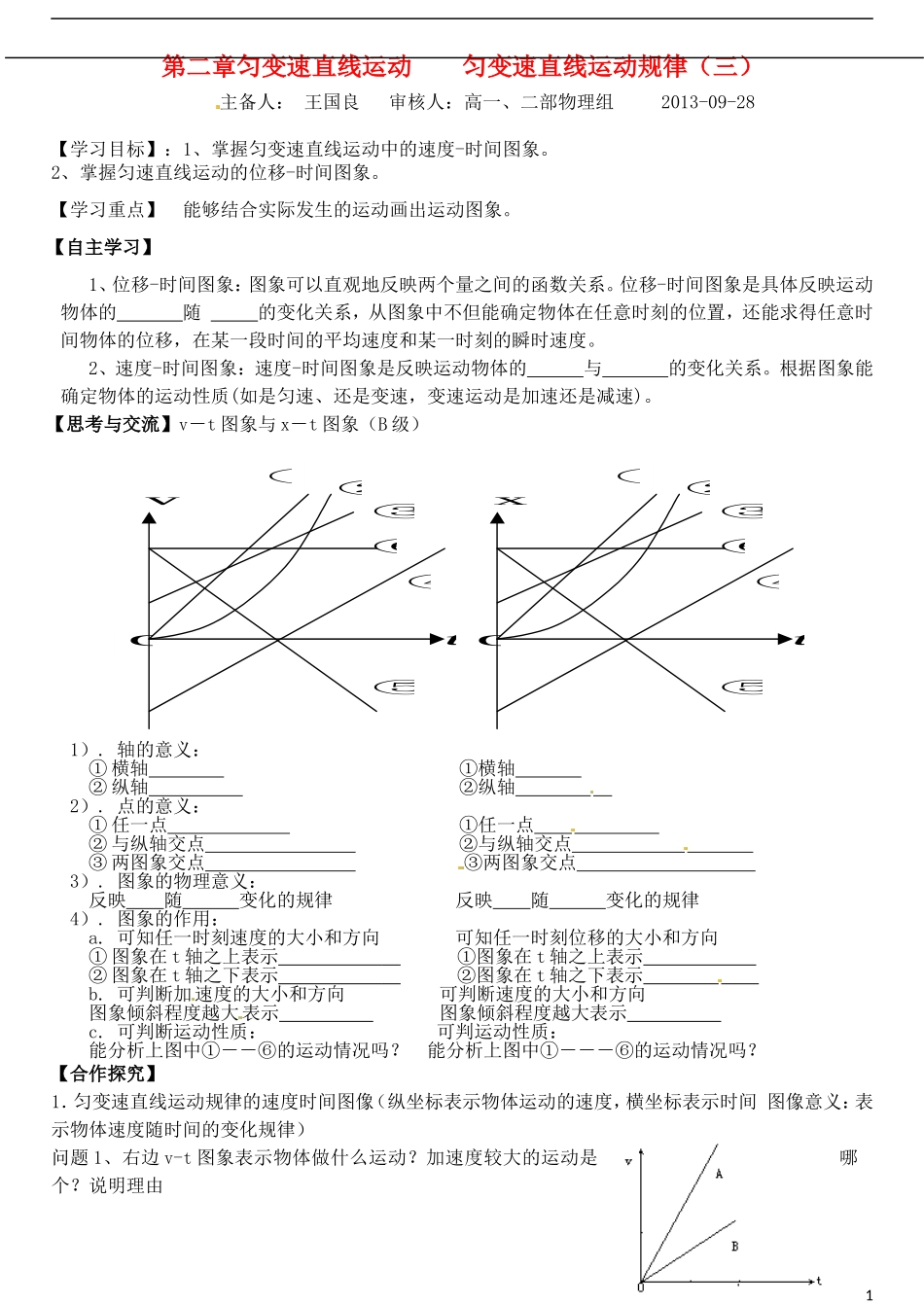

第二章匀变速直线运动 匀变速直线运动规律（三）主备人： 王国良 审核人：高一、二部物理组 2013-09-28【学习目标】：1、掌握匀变速直线运动中的速度-时间图象。2、掌握匀速直线运动的位移-时间图象。【学习重点】 能够结合实际发生的运动画出运动图象。【自主学习】1、位移-时间图象：图象可以直观地反映两个量之间的函数关系。位移-时间图象是具体反映运动物体的 随 的变化关系，从图象中不但能确定物体在任意时刻的位置，还能求得任意时间物体的位移，在某一段时间的平均速度和某一时刻的瞬时速度。2、速度-时间图象：速度-时间图象是反映运动物体的 与 的变化关系。根据图象能确定物体的运动性质(如是匀速、还是变速，变速运动是加速还是减速)。【思考与交流】v－t 图象与 x－t 图象（B 级） ⑤ ⑥ ④④ ③ ② ① O t x ⑤ ⑥ ④④ ③ ② ① O t v 1）. 轴的意义：① 横轴 ①横轴 ② 纵轴 ②纵轴 2）. 点的意义：① 任一点 ①任一点 ② 与纵轴交点 ②与纵轴交点 ③ 两图象交点 ③两图象交点 3）. 图象的物理意义： 反映 随 变化的规律 反映 随 变化的规律 4）. 图象的作用：a. 可知任一时刻速度的大小和方向 可知任一时刻位移的大小和方向① 图象在 t 轴之上表示 ①图象在 t 轴之上表示 ② 图象在 t 轴之下表示 ②图象在 t 轴之下表示 b. 可判断加速度的大小和方向 可判断速度的大小和方向图象倾斜程度越大表示 图象倾斜程度越大表示 c. 可判断运动性质： 可判运动性质：能分析上图中①－－⑥的运动情况吗？ 能分析上图中①－－－⑥的运动情况吗？【合作探究】1．匀变速直线运动规律的速度时间图像（纵坐标表示物体运动的速度，横坐标表示时间 图像意义：表示物体速度随时间的变化规律）问题 1、右边 v-t 图象表示物体做什么运动？加速度较大的运动是哪个？说明理由1练习 1、如图所示，则① 表示物体做 ；② 表示物体做 ；③ 表示物体做 ；①②③ 交点的纵坐标表示三个运动物体的 ；练习 2、如图所示的速度一时间图象中，质点 A、B、C 运动的加速度分别为 aA＝________m／s2，aB＝________m／s2，aC＝________m／s2，其中________的加速度最大．在 t＝0 s 时________的速度最大，在t＝4 s 时________的速度最大，在 t＝________s 时，A、B 的速度一样大．2、匀速直线运动规律的位移时间图像（纵坐标表示物体运动的位移，横坐标表...
