山东省临清实验高中物理 第五章第1节交变电流学案 新人教版选修3-2

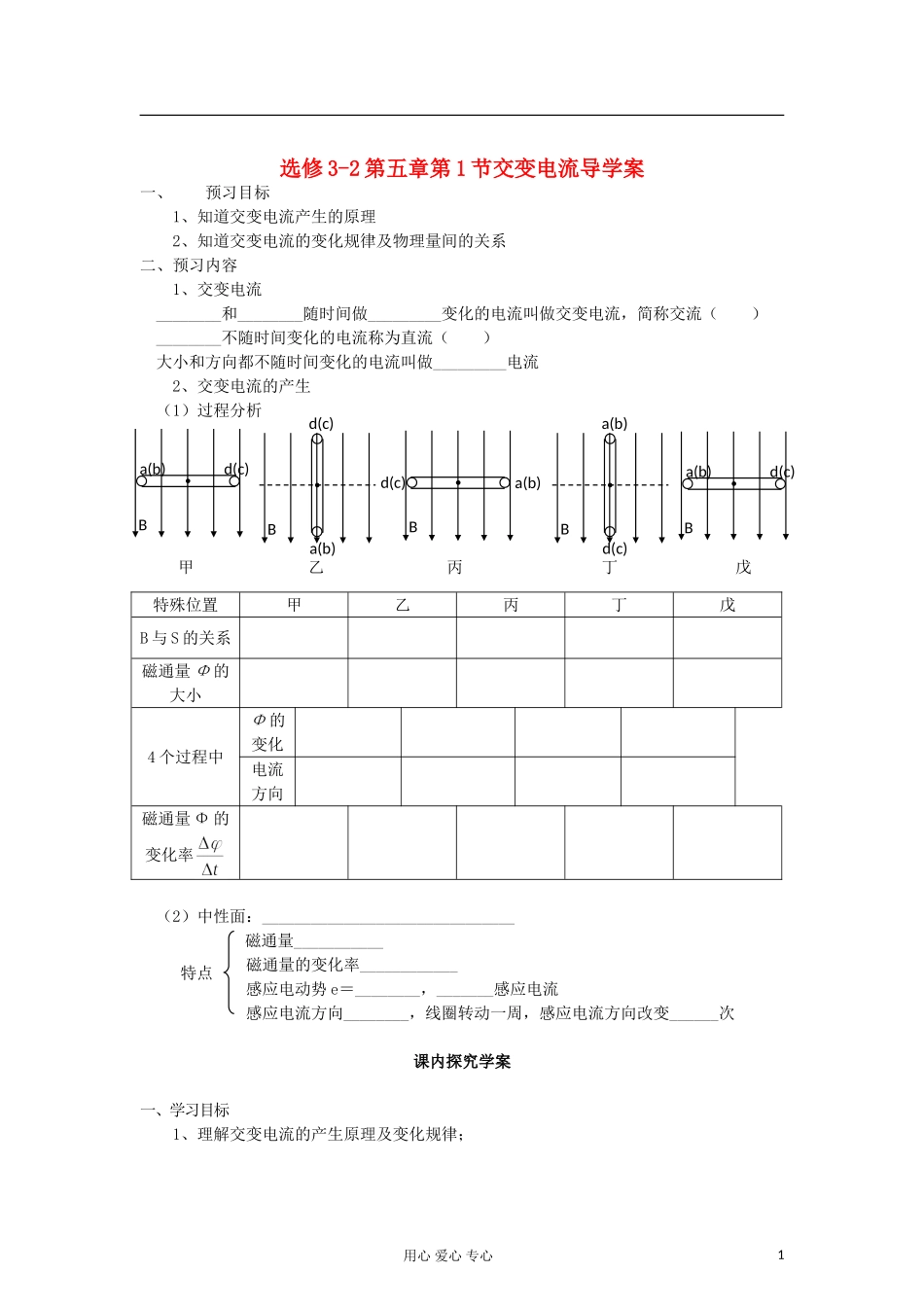

选修 3-2 第五章第 1 节交变电流导学案一、预习目标1、知道交变电流产生的原理2、知道交变电流的变化规律及物理量间的关系二、预习内容1、交变电流________和________随时间做_________变化的电流叫做交变电流，简称交流（ ）________不随时间变化的电流称为直流（ ）大小和方向都不随时间变化的电流叫做_________电流2、交变电流的产生（1）过程分析特殊位置甲乙丙丁戊B 与 S 的关系磁通量 Φ 的大小4 个过程中Φ 的变化电流方向磁通量 Φ 的变化率（2）中性面：_______________________________磁通量___________ 磁通量的变化率____________ 感应电动势 e＝________，_______感应电流 感应电流方向________，线圈转动一周，感应电流方向改变______次课内探究学案一、学习目标1、理解交变电流的产生原理及变化规律；用心 爱心 专心1a(b)d(c)Ba(b)d(c)Ba(b)d(c)Bd(c)a(b)Ba(b)d(c)B甲戊丁丙乙特点2、理解描述交变电流几个物理量以及它们之间的关系；学习重难点：交变电流的产生原理、变化规律及物理量间的关系二、学习过程1、为什么矩形线框在匀强磁场中匀速转动，线框里能产生交变电流？2、交变电流的产生过程中的两个特殊位置及特点是什么？ (1)中性面：与匀强磁场磁感线垂直的平面叫中性面.线圈平面处于跟中性面重合的位置时；(a)线圈各边都不切割磁感线，即感应电流等于零；(b)磁感线垂直于该时刻的线圈平面，所以磁通量最大，磁通量的变化率为零.(c)交变电流的方向在中性面的两侧是相反的.(2)线圈平面处于跟中性面垂直的位置时，线圈平面平行于磁感线，磁通量为零，磁通量的变化率最大，感应电动势、感应电流均最大，电流方向不变.3、交变电流的变化规律：如图 5－1－1 所示为矩形线圈在匀强磁场中匀速转动的四个过程： 当以线圈通过中性面对为计时起点时，交变电流的函数表达式： e=Em sinωt，其中Em=2NBLv=NBωS；i=Im sinωt，其中 Im=Em/R。 当以线圈通过中性面对为计时起点时，交变电流的函数表达式： e=Em sinωt，其中Em=2NBLv=NBωS；i=Im sinωt，其中 Im=Em/R。图 5－1－2 所示为以线圈通过中性面时为计时起点的交变电流的 e－t 和 i-t 图象： 用心 爱心 专心2t/Si/A020.2-20.40.6ψabcdO`ORBV三、反思总结1.矩形线圈在匀强磁场中匀速转动（绕与磁场垂直的轴）时，线圈中产生正弦交变电流，从中性面开始计时，感应电动势的瞬时值表达式为：e=NBSωsinωt= Emsinωte—ωt 图线是一...
