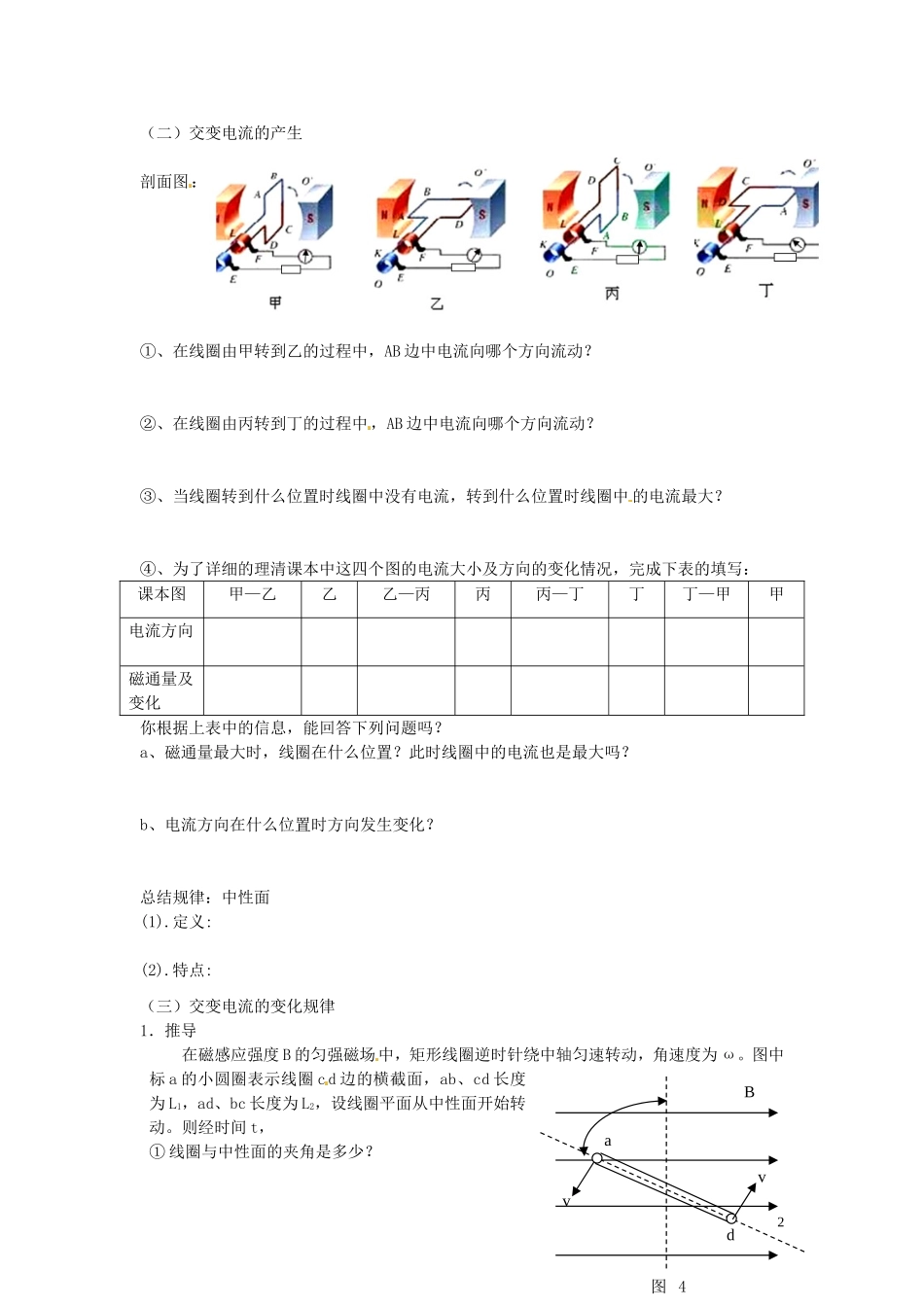

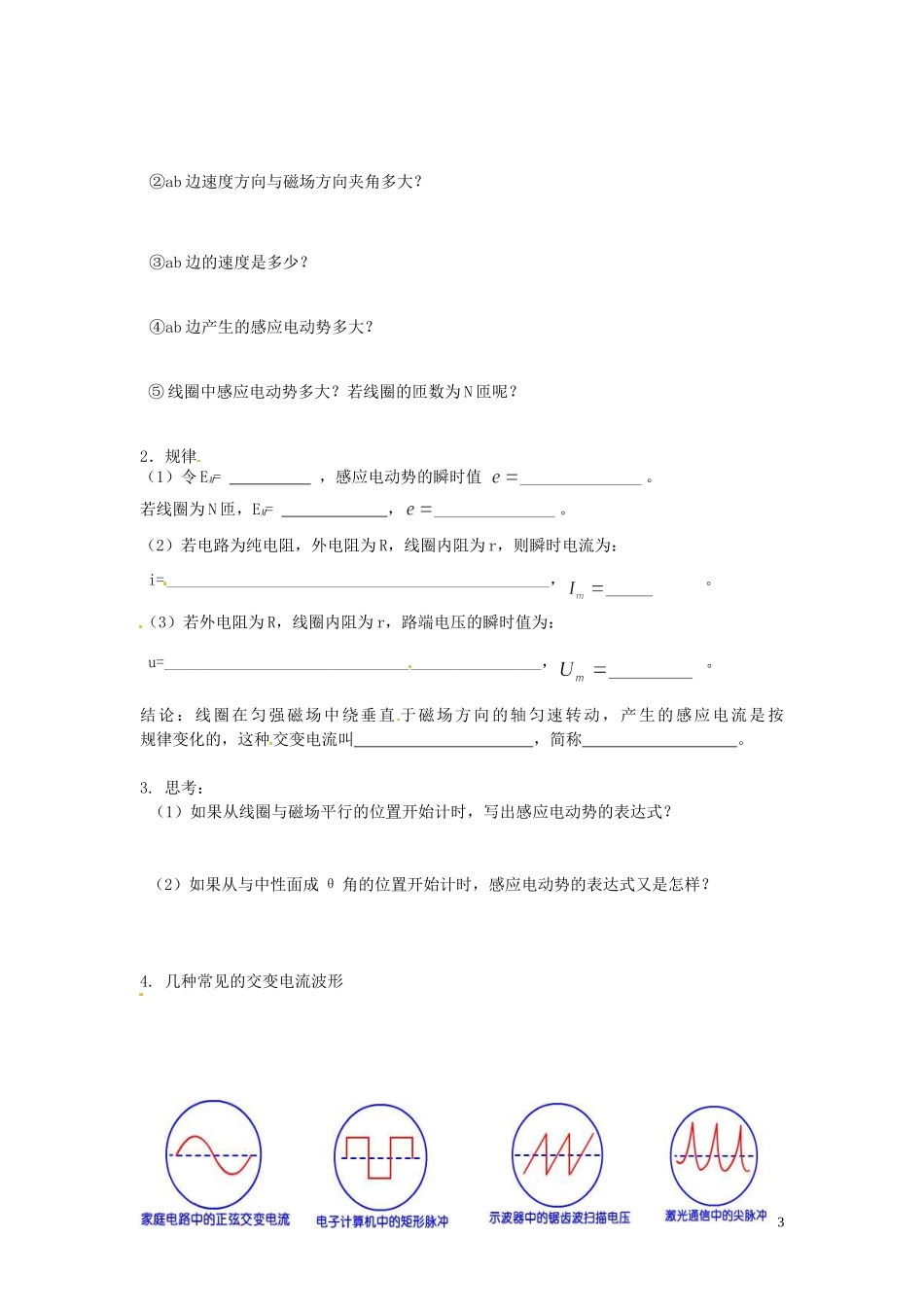

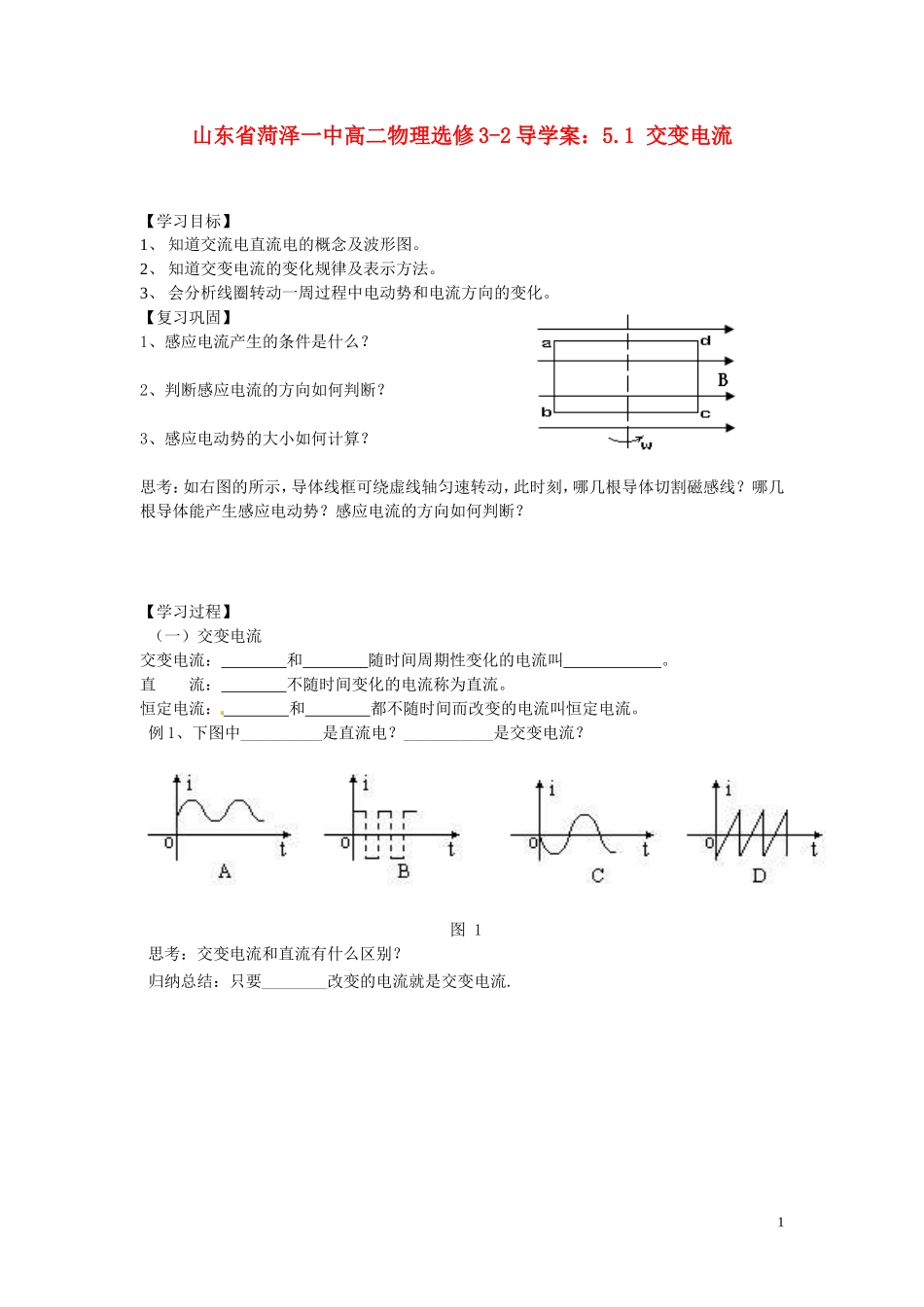

山东省菏泽一中高二物理选修 3-2 导学案：5.1 交变电流【学习目标】1、 知道交流电直流电的概念及波形图。2、 知道交变电流的变化规律及表示方法。3、 会分析线圈转动一周过程中电动势和电流方向的变化。【复习巩固】1、感应电流产生的条件是什么？2、判断感应电流的方向如何判断？3、感应电动势的大小如何计算？思考：如右图的所示，导体线框可绕虚线轴匀速转动，此时刻，哪几根导体切割磁感线？哪几根导体能产生感应电动势？感应电流的方向如何判断？ 【学习过程】 （一）交变电流交变电流： 和 随时间周期性变化的电流叫 。直 流： 不随时间变化的电流称为直流。恒定电流： 和 都不随时间而改变的电流叫恒定电流。例 1、下图中__________是直流电？___________是交变电流？ 图 1思考：交变电流和直流有什么区别？归纳总结：只要________改变的电流就是交变电流.1（二）交变电流的产生剖面图：①、在线圈由甲转到乙的过程中，AB 边中电流向哪个方向流动？②、在线圈由丙转到丁的过程中，AB 边中电流向哪个方向流动？③、当线圈转到什么位置时线圈中没有电流，转到什么位置时线圈中 的电流最大？④、为了详细的理清课本中这四个图的电流大小及方向的变化情况，完成下表的填写：课本图甲—乙乙乙—丙丙丙—丁丁丁—甲甲电流方向磁通量及变化你根据上表中的信息，能回答下列问题吗？a、磁通量最大时，线圈在什么位置？此时线圈中的电流也是最大吗？b、电流方向在什么位置时方向发生变化？总结规律：中性面(1).定义:(2).特点:（三）交变电流的变化规律1．推导在磁感应强度 B 的匀强磁场中，矩形线圈逆时针绕中轴匀速转动，角速度为 ω。图中标 a 的小圆圈表示线圈 cd 边的横截面，ab、cd 长度为 L1，ad、bc 长度为 L2，设线圈平面从中性面开始转动。则经时间 t，① 线圈与中性面的夹角是多少？2Badvv图 4②ab 边速度方向与磁场方向夹角多大？ ③ab 边的速度是多少？④ab 边产生的感应电动势多大？ ⑤ 线圈中感应电动势多大？若线圈的匝数为 N 匝呢？2．规律（1）令 EM= ，感应电动势的瞬时值 。若线圈为 N 匝，EM= ，。（2）若电路为纯电阻，外电阻为 R，线圈内阻为 r，则瞬时电流为：i=_______________________________________________， 。（3）若外电阻为 R，线圈内阻为 r，路端电压的瞬时值为：u=______________________________________________， 。结论：线圈在匀强磁场中绕垂直 于...
