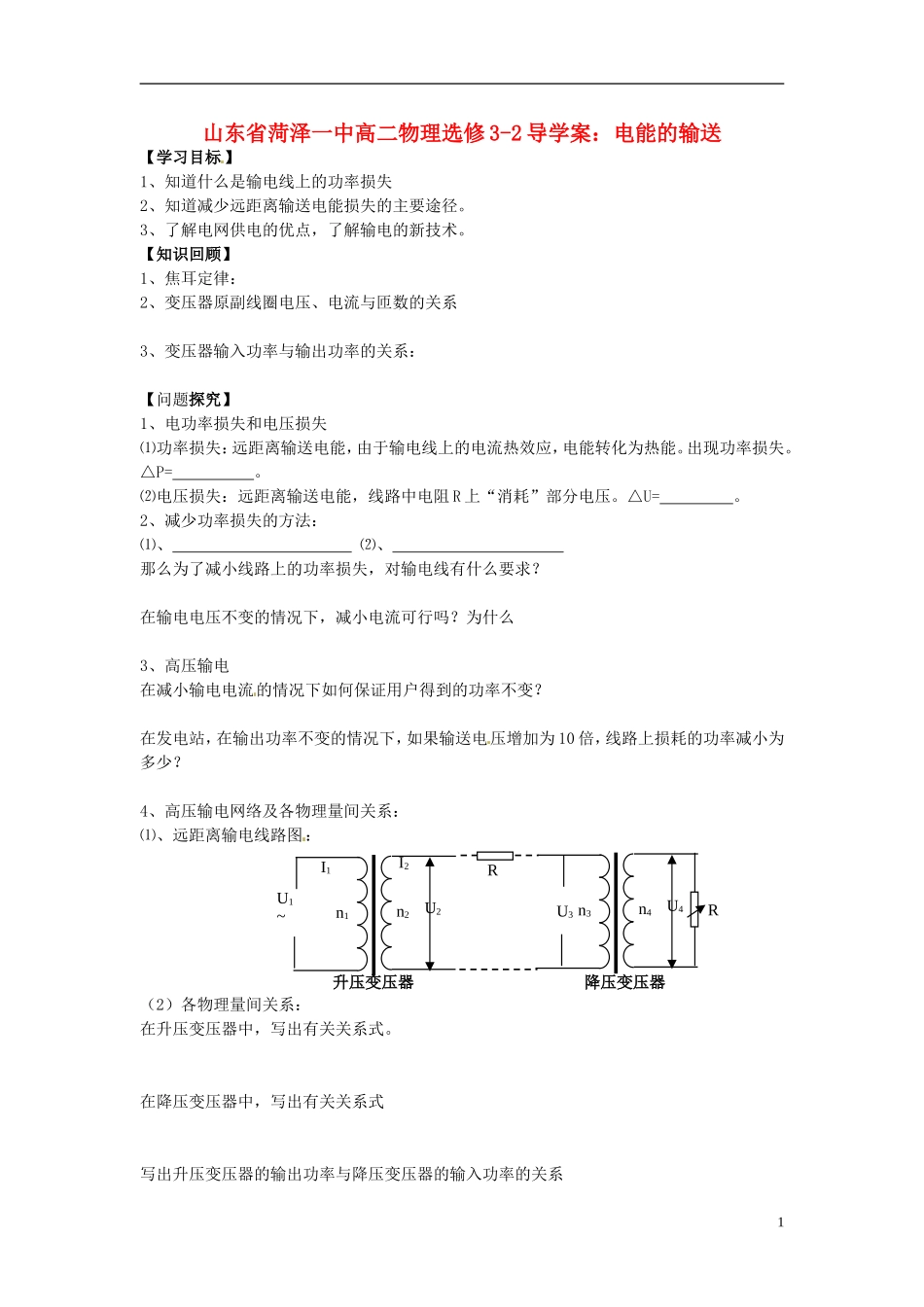

山东省菏泽一中高中物理 电能的输送导学案 新人教版选修3-2

山东省菏泽一中高二物理选修 3-2 导学案：电能的输送【学习目标】1、知道什么是输电线上的功率损失2、知道减少远距离输送电能损失的主要途径。3、了解电网供电的优点，了解输电的新技术。【知识回顾】1、焦耳定律：2、变压器原副线圈电压、电流与匝数的关系3、变压器输入功率与输出功率的关系：【问题探究】1、电功率损失和电压损失⑴功率损失：远距离输送电能，由于输电线上的电流热效应，电能转化为热能。出现功率损失。△P= 。⑵电压损失：远距离输送电能，线路中电阻 R 上“消耗”部分电压。△U= 。2、减少功率损失的方法：⑴、 ⑵、 那么为了减小线路上的功率损失，对输电线有什么要求？在输电电压不变的情况下，减小电流可行吗？为什么3、高压输电在减小输电电流的情况下如何保证用户得到的功率不变？在发电站，在输出功率不变的情况下，如果输送电压增加为 10 倍，线路上损耗的功率减小为多少？4、高压输电网络及各物理量间关系：⑴、远距离输电线路图：（2）各物理量间关系：在升压变压器中，写出有关关系式。在降压变压器中，写出有关关系式写出升压变压器的输出功率与降压变压器的输入功率的关系1U1~升压变压器降压变压器n1n2U2U3 n3n4RU4RI1I2写出 U2 与 U3 间的关系：U2-U3 =典型例题：例题 1、在远距离输电中，当输电线的电阻和输送的电功率不变时，那么( )A．输电线路上损失的电压与输送的电流成正比B．输电的电压越高，输电线路上损失的电压越大C．输电线路上损失的功率跟输送电压的平方成反比D．输电线路上损失的功率跟输电线上的电流成正比例题 2、远距离输送一定功率的交变电流，若输电电压提高 K 倍，则 ( )A. 输电导线的电功率损失不变 B 输电导线的电压损失不变C.输电导线的电功率损失是原来的 D.输电导线的电压损失是原来的倍例题 3、下图所示，某小型水电站发电机的输出功率为 10 kW，输出电压为 400 V，向距离较远的用户供电，为了减少电能损失，使用 2 kV 高压输电，最后用户得到 220 V、9.5 kW 的电力，求：（1）水电站升压变压器原、副线圈匝数比 n1∶n2；（2）输电线路导线电阻 R；（3）用户降压变压器原、副线圈匝数比 n3∶n4。【课堂练习】1、远距离输电线路的示意图如图 5－5－2 所示，若发电机的输出电压不变，则下列叙述中正确的是( )A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B．升压变压器的输出功率等于降压变压器的输入功率C．当用户消耗的功...
