山东省菏泽一中高中物理 描述交变电流的物理量导学案 新人教版选修3-2

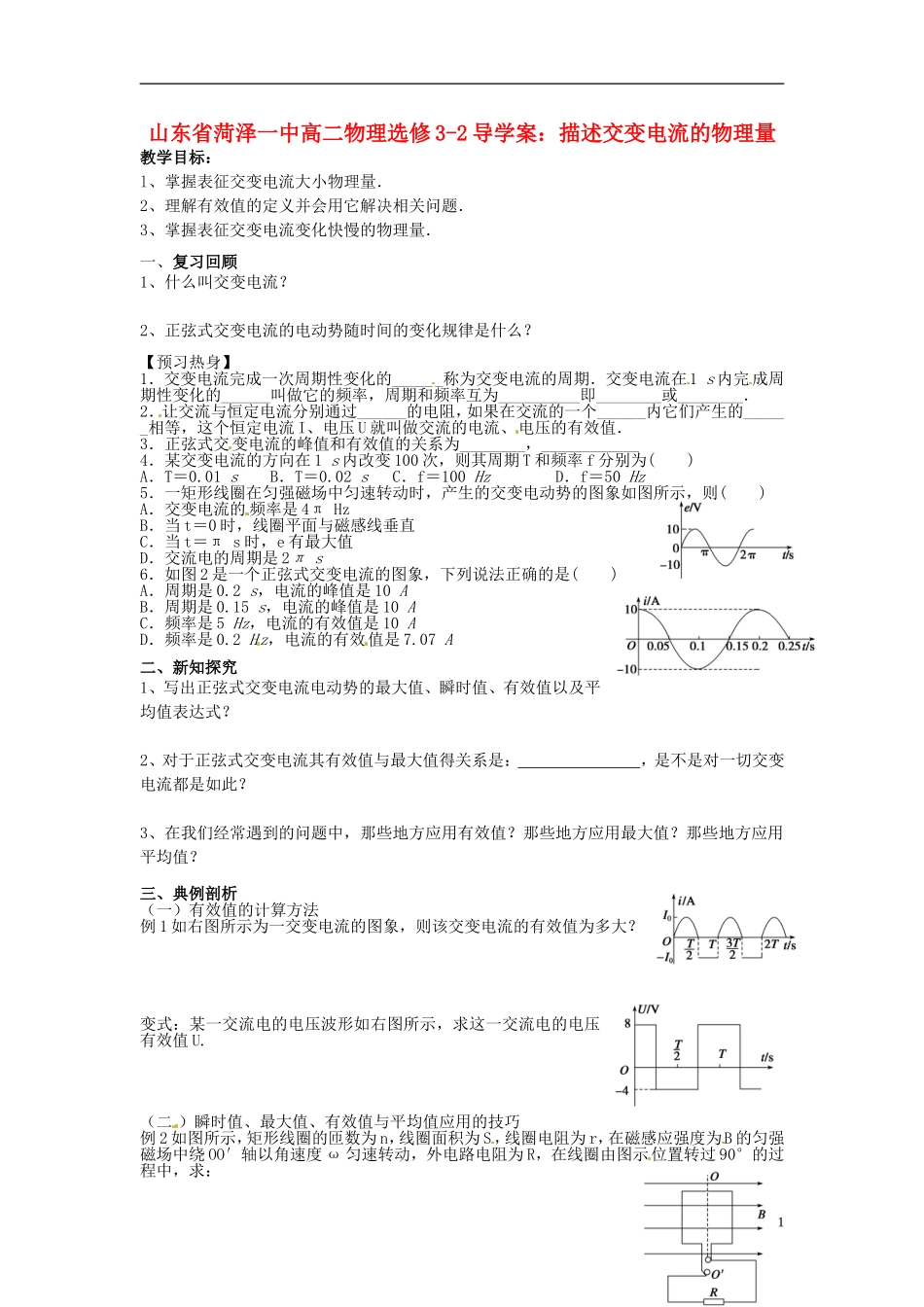

山东省菏泽一中高二物理选修 3-2 导学案：描述交变电流的物理量教学目标：l、掌握表征交变电流大小物理量．2、理解有效值的定义并会用它解决相关问题．3、掌握表征交变电流变化快慢的物理量．一、复习回顾1、什么叫交变电流？2、正弦式交变电流的电动势随时间的变化规律是什么？【预习热身】1．交变电流完成一次周期性变化的______称为交变电流的周期．交变电流在1 s 内完成周期性变化的______叫做它的频率，周期和频率互为__________即________或________．2．让交流与恒定电流分别通过______的电阻，如果在交流的一个______内它们产生的______相等，这个恒定电流 I、电压 U 就叫做交流的电流、电压的有效值．3．正弦式交变电流的峰值和有效值的关系为________，____________4．某交变电流的方向在 1 s 内改变 100 次，则其周期 T 和频率 f 分别为( )A．T＝0.01 s B．T＝0.02 s C．f＝100 Hz D．f＝50 Hz5．一矩形线圈在匀强磁场中匀速转动时，产生的交变电动势的图象如图所示，则( )A．交变电流的 频率是 4π HzB．当 t＝0 时，线圈平面与磁感线垂直C．当 t＝π s 时，e 有最大值D．交流电的周期是 2π s6．如图 2 是一个正弦式交变电流的图象，下列说法正确的是( )A．周期是 0.2 s，电流的峰值是 10 AB．周期是 0.15 s，电流的峰值是 10 AC．频率是 5 Hz，电流的有效值是 10 AD．频率是 0.2 Hz，电流的有效值是 7.07 A二、新知探究1、写出正弦式交变电流电动势的最大值、瞬时值、有效值以及平均值表达式？ 2、对于正弦式交变电流其有效值与最大值得关系是： ，是不是对一切交变电流都是如此？3、在我们经常遇到的问题中，那些地方应用有效值？那些地方应用最大值？那些地方应用平均值？三、典例剖析（一）有效值的计算方法 例 1 如右图所示为一交变电流的图象，则该交变电流的有效值为多大？变式：某一交流电的电压波形如右图所示，求这一交流电的电压有效值 U.（二 ）瞬时值、最大值、有效值与平均值应用的技巧 例 2 如图所示，矩形线圈的匝数为 n，线圈面积为 S，线圈电阻为 r，在磁感应强度为B 的匀强磁场中绕 OO′轴以角速度 ω 匀速转动，外电路电阻为 R，在线圈由图示位置转过 90°的过程中，求：1(1)通过电阻 R 的电荷量 q.(2)电阻 R 上产生的焦耳热 Q.课堂练习1、(2011 年通州高二检测)如图所示是一交变电流的 i－t 图象，则该交变电流的有效值为(...
