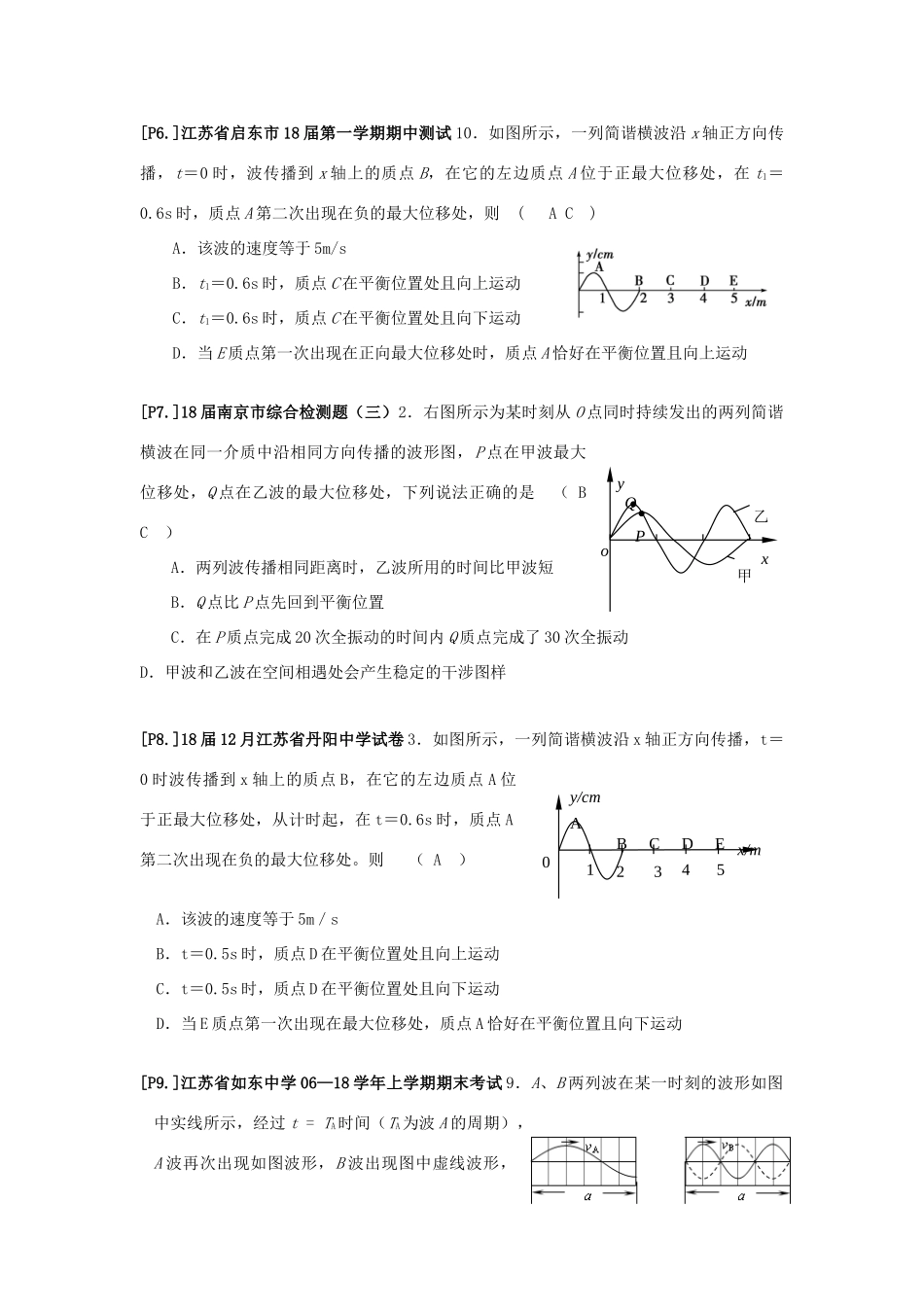

波的图像[P3.]复习精要（1）形状：波的图象的形状是正（余）弦曲线。（2）意义：波的图象反映的是波的传播过程中某一时刻各个质点相对于各自的平衡位置的位移情况：（3）作用：利用波的图象通常可以解决如下问题：① 从图象中可以看出波长；② 从图象中可以看出各质点振动的振幅 A；③ 从图象中可以看出该时刻各质点偏离平衡位置的位移情况；④ 从图象中可以间接地比较各质点在该时刻的振动速度、动能、势能、回复力、加速度等量的大小；⑤ 如波的传播方向已知，则还可以由图象判断各质点该时刻的振动方向以及下一时刻的波形；⑥ 如波的传播速度大小书籍，更可利用图象所得的相关信息进一步求得各质点振动的周期和频率； （4）波的图象的画法波的图象中，波的图形、波的传播方向、某一介质质点的瞬时速度方向，这三者中已知任意两者，可以判定另一个。 （口诀为: 沿着波的传播方向,“上坡下，下坡上” ）[P5.]18 年重庆市第一轮复习第三次月考卷 4．波速均为 v=1.2m/s 的甲、乙两列简谐横波都沿 x 轴正方向传播，某时刻波的图象分别如图 5 所示，其中 P、Q 处的质点均处于波峰.关于这两列波，下列说法正确的是( C ) A. 如果这两列波相遇可能发生稳定的干涉图样 B. 甲波的周期大于乙波的周期 C. 甲波中 P 处质点比 M 处质点先回到平衡位置D. 从图示的时刻开始，经过 1.0s，P、Q 质点通过的路程均为 1.2m0x/my/cm213410-10MP图5甲0x/my/cm426810-10Q图5乙0x/my/cm2134ACBED5[P6.]江苏省启东市 18 届第一学期期中测试 10．如图所示，一列简谐横波沿 x 轴正方向传播，t＝0 时，波传播到 x 轴上的质点 B，在它的左边质点 A 位于正最大位移处，在 t1＝0.6s 时，质点 A 第二次出现在负的最大位移处，则 ( A C )A．该波的速度等于 5m/sB．t1＝0.6s 时，质点 C 在平衡位置处且向上运动C．t1＝0.6s 时，质点 C 在平衡位置处且向下运动D．当 E 质点第一次出现在正向最大位移处时，质点 A 恰好在平衡位置且向上运动[P7.]18 届南京市综合检测题（三）2．右图所示为某时刻从 O 点同时持续发出的两列简谐横波在同一介质中沿相同方向传播的波形图，P 点在甲波最大位移处，Q 点在乙波的最大位移处，下列说法正确的是 （ B C ） A．两列波传播相同距离时，乙波所用的时间比甲波短B．Q 点比 P 点先回到平衡位置C．在 P 质点完成 20 次全振动的时间内 Q 质点完成了 30 次全振...
