山东省淄博市高青县第三中学2014级高中物理 2.1 认识交变电流2.2 交变电流的描述学案 粤教版选修3-2VIP专享

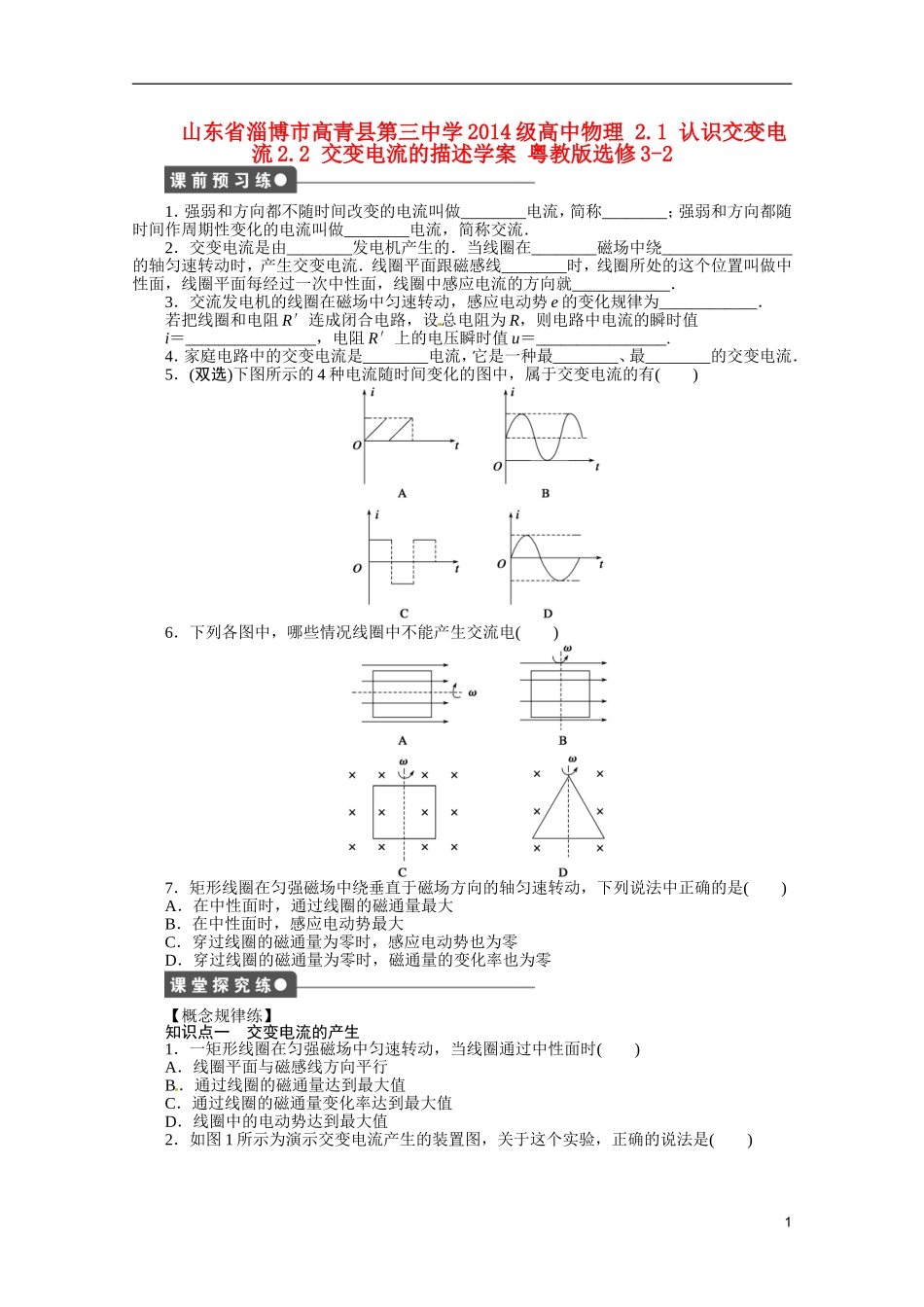

山东省淄博市高青县第三中学 2014 级高中物理 2.1 认识交变电流 2.2 交变电流的描述学案 粤教版选修 3-21．强弱和方向都不随时间改变的电流叫做________电流，简称________；强弱和方向都随时间作周期性变化的电流叫做________电流，简称交流．2．交变电流是由________发电机产生的．当线圈在________磁场中绕________________的轴匀速转动时，产生交变电流．线圈平面跟磁感线________时，线圈所处的这个位置叫做中性面，线圈平面每经过一次中性面，线圈中感应电流的方向就____________．3．交流发电机的线圈在磁场中匀速转动，感应电动势 e 的变化规律为____________．若把线圈和电阻 R′连成闭合电路，设总电阻为 R，则电路中电流的瞬时值i＝________________，电阻 R′上的电压瞬时值 u＝________________.4．家庭电路中的交变电流是________电流，它是一种最________、最________的交变电流．5．(双选)下图所示的 4 种电流随时间变化的图中，属于交变电流的有( )6．下列各图中，哪些情况线圈中不能产生交流电( )7．矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，下列说法中正确的是( )A．在中性面时，通过线圈的磁通量最大B．在中性面时，感应电动势最大C．穿过线圈的磁通量为零时，感应电动势也为零D．穿过线圈的磁通量为零时，磁通量的变化率也为零【概念规律练】知识点一 交变电流的产生1．一矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时( )A．线圈平面与磁感线方向平行B．通过线圈的磁通量达到最大值C．通过线圈的磁通量变化率达到最大值D．线圈中的电动势达到最大值2．如图 1 所示为演示交变电流产生的装置图，关于这个实验，正确的说法是( )1图 1A．线圈每转动一周，指针左右摆动两次B．图示位置为中性面，线圈中无感应电流C．图示位置 ab 边的感应电流方向为 a→bD．线圈平面与磁场方向平行时，磁通量变化率为零知识点二 用函数表达式描述交变电流3．闭合线圈在匀强磁场中匀速转动，转速为 240 r/min，若 线圈平面转至与磁场方向平行时的电动势为 2 V，则从中性面开始计时，所产生的交流电动势的表达式为 e＝________ V，电动势的峰值为________ V，从中性面起经 s，交流电动势的大小为________ V.4．有一个 10 匝正方形线框，边长为 20 cm，线框总电阻为 1 Ω，线框绕 OO′轴以 10π rad/s的角速度匀速转动，如图 2 所示，垂直于线框平面向里的匀强磁场的磁感应强度为...
