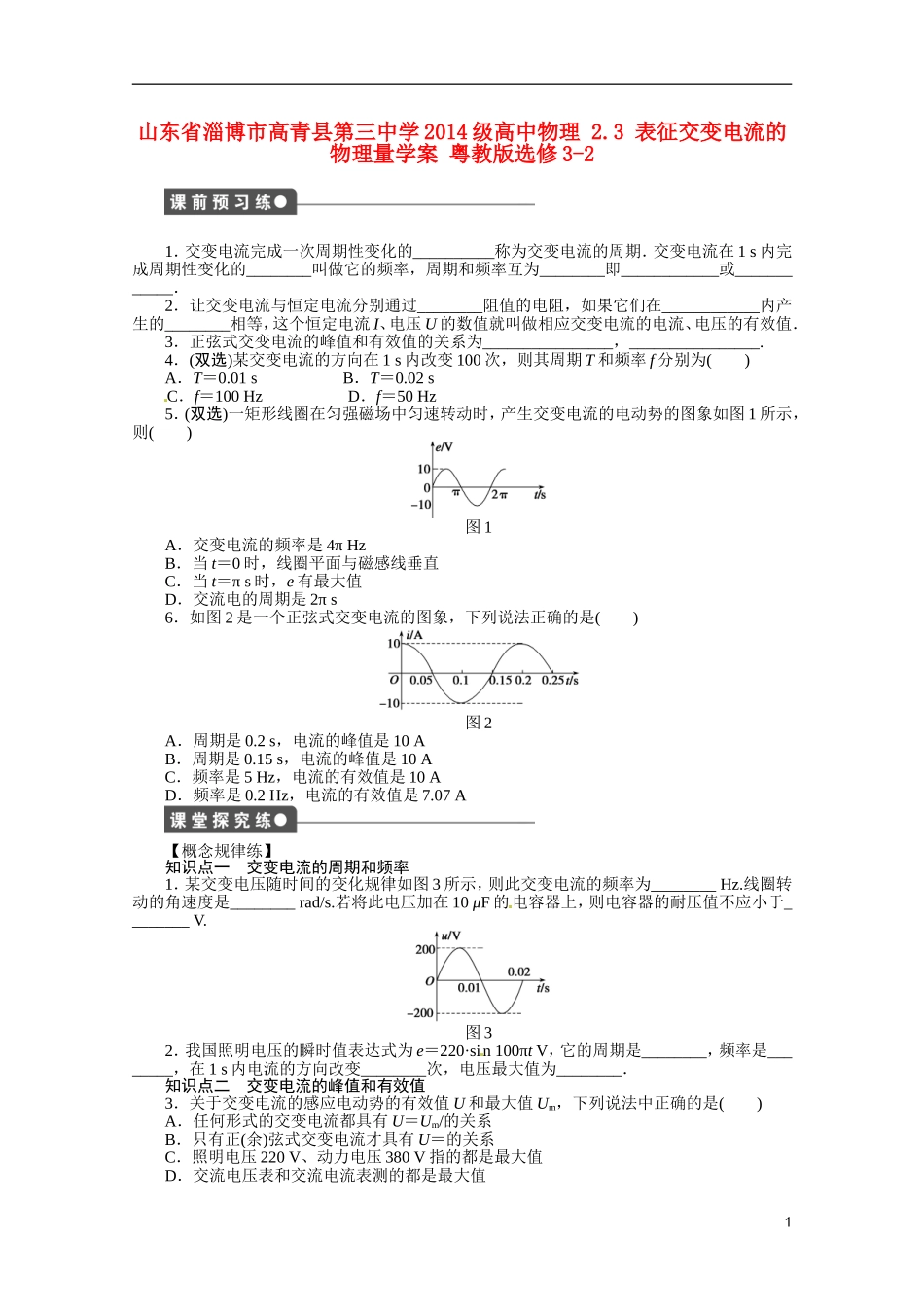

山东省淄博市高青县第三中学 2014 级高中物理 2.3 表征交变电流的物理量学案 粤教版选修 3-21．交变电流完成一次周期性变化的__________称为交变电流的周期．交变电流在 1 s 内完成周期性变化的________叫做它的频率，周期和频率互为________即____________或____________．2．让交变电流与恒定电流分别通过________阻值的电阻，如果它们在____________内产生的________相等，这个恒定电流 I、电压 U 的数值就叫做相应交变电流的电流、电压的有效值．3．正弦式交变电流的峰值和有效值的关系为________________，________________.4．(双选)某交变电流的方向在 1 s 内改变 100 次，则其周期 T 和频率 f 分别为( )A．T＝0.01 s B．T＝0.02 sC．f＝100 Hz D．f＝50 Hz5．(双选)一矩形线圈在匀强磁场中匀速转动时，产生交变电流的电动势的图象如图 1 所示，则( )图 1A．交变电流的频率是 4π HzB．当 t＝0 时，线圈平面与磁感线垂直C．当 t＝π s 时，e 有最大值D．交流电的周期是 2π s6．如图 2 是一个正弦式交变电流的图象，下列说法正确的是( )图 2A．周期是 0.2 s，电流的峰值是 10 AB．周期是 0.15 s，电流的峰值是 10 AC．频率是 5 Hz，电流的有效值是 10 AD．频率是 0.2 Hz，电流的有效值是 7.07 A【概念规律练】知识点一 交变电流的周期和频率1．某交变电压随时间的变化规律如图 3 所示，则此交变电流的频率为________ Hz.线圈转动的角速度是________ rad/s.若将此电压加在 10 μF 的电容器上，则电容器的耐压值不应小于________ V.图 32．我国照明电压的瞬时值表达式为 e＝220·sin 100πt V，它的周期是________，频率是________，在 1 s 内电流的方向改变________次，电压最大值为________．知识点二 交变电流的峰值和有效值3．关于交变电流的感应电动势的有效值 U 和最大值 Um，下列说法中正确的是( )A．任何形式的交变电流都具有 U＝Um/的关系B．只有正(余)弦式交变电流才具有 U＝的关系C．照明电压 220 V、动力电压 380 V 指的都是最大值D．交流电压表和交流电流表测的都是最大值14．电阻 R1、R2与交流电源按照图 4(a)方式连接，R1＝10 Ω，R2＝20 Ω.合上开关 S 后，通过电阻 R2的正弦式交变电流 i 随时间 t 变化的情况如图(b)所示．则( )图 4A．通过 R1的电流有效值是 1.2 AB．R1两端的电压有效值是 6 VC．通过 R2的...
