山东省淄博市高青县第三中学2014级高中物理 2.4 电感器对交变电流的作用学案 粤教版选修3-2VIP专享

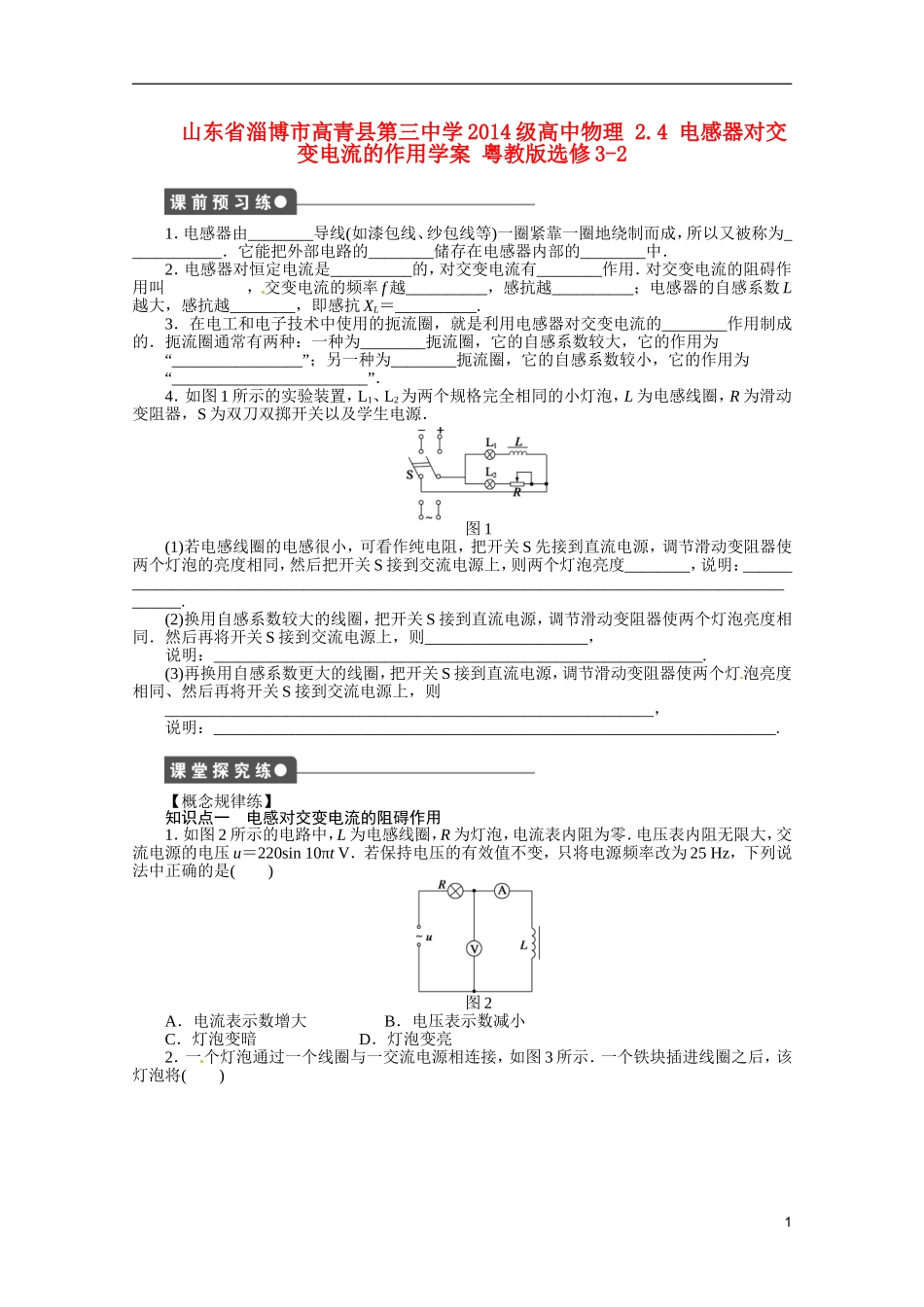

山东省淄博市高青县第三中学 2014 级高中物理 2.4 电感器对交变电流的作用学案 粤教版选修 3-21．电感器由________导线(如漆包线、纱包线等)一圈紧靠一圈地绕制而成，所以又被称为____________．它能把外部电路的________储存在电感器内部的________中．2．电感器对恒定电流是__________的，对交变电流有________作用．对交变电流的阻碍作用叫 ，交变电流的频率 f 越__________，感抗越__________；电感器的自感系数 L越大，感抗越________，即感抗 XL＝__________.3．在电工和电子技术中使用的扼流圈，就是利用电感器对交变电流的________作用制成的．扼流圈通常有两种：一种为________扼流圈，它的自感系数较大，它的作用为“________________”；另一种为________扼流圈，它的自感系数较小，它的作用为“________________________”．4．如图 1 所示的实验装置，L1、L2为两个规格完全相同的小灯泡，L 为电感线圈，R 为滑动变阻器，S 为双刀双掷开关以及学生电源．图 1(1)若电感线圈的电感很小，可看作纯电阻，把开关 S 先接到直流电源，调节滑动变阻器使两个灯泡的亮度相同，然后把开关 S 接到交流电源上，则两个灯泡亮度________，说明：____________________________________________________________________________________________.(2)换用自感系数较大的线圈，把开关 S 接到直流电源，调节滑动变阻器使两个灯泡亮度相同．然后再将开关 S 接到交流电源上，则____________________，说明：____________________________________________________________.(3)再换用自感系数更大的线圈，把开关 S 接到直流电源，调节滑动变阻器使两个灯泡亮度相同、然后再将开关 S 接到交流电源上，则____________________________________________________________，说明：_____________________________________________________________________.【概念规律练】知识点一 电感对交变电流的阻碍作用1．如图 2 所示的电路中，L 为电感线圈，R 为灯泡，电流表内阻为零．电压表内阻无限大，交流电源的电压 u＝220sin 10πt V．若保持电压的有效值不变，只将电源频率改为 25 Hz，下列说法中正确的是( )图 2A．电流表示数增大 B．电压表示数减小C．灯泡变暗 D．灯泡变亮2．一个灯泡通过一个线圈与一交流电源相连接，如图 3 所示．一个铁块插进线圈之后，该灯泡将( )1图 3A．变亮 B．变暗C．对灯泡没影响 D．无...
