山东省淄博市高青县第三中学2014级高中物理 2.5 电容器对交变电流的作用学案 粤教版选修3-2

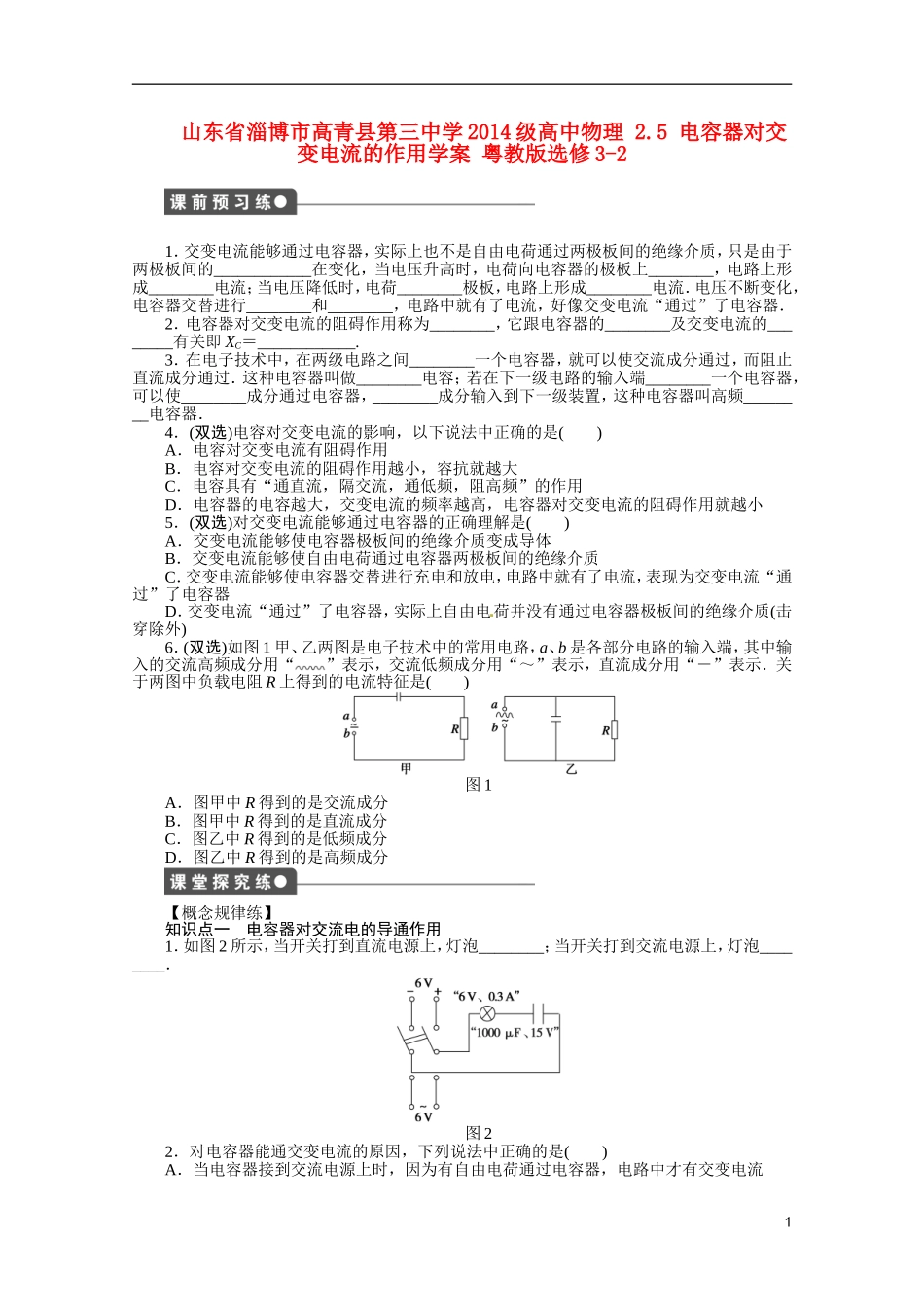

山东省淄博市高青县第三中学2014级高中物理 2.5 电容器对交变电流的作用学案 粤教版选修3-2_第1页
1/5

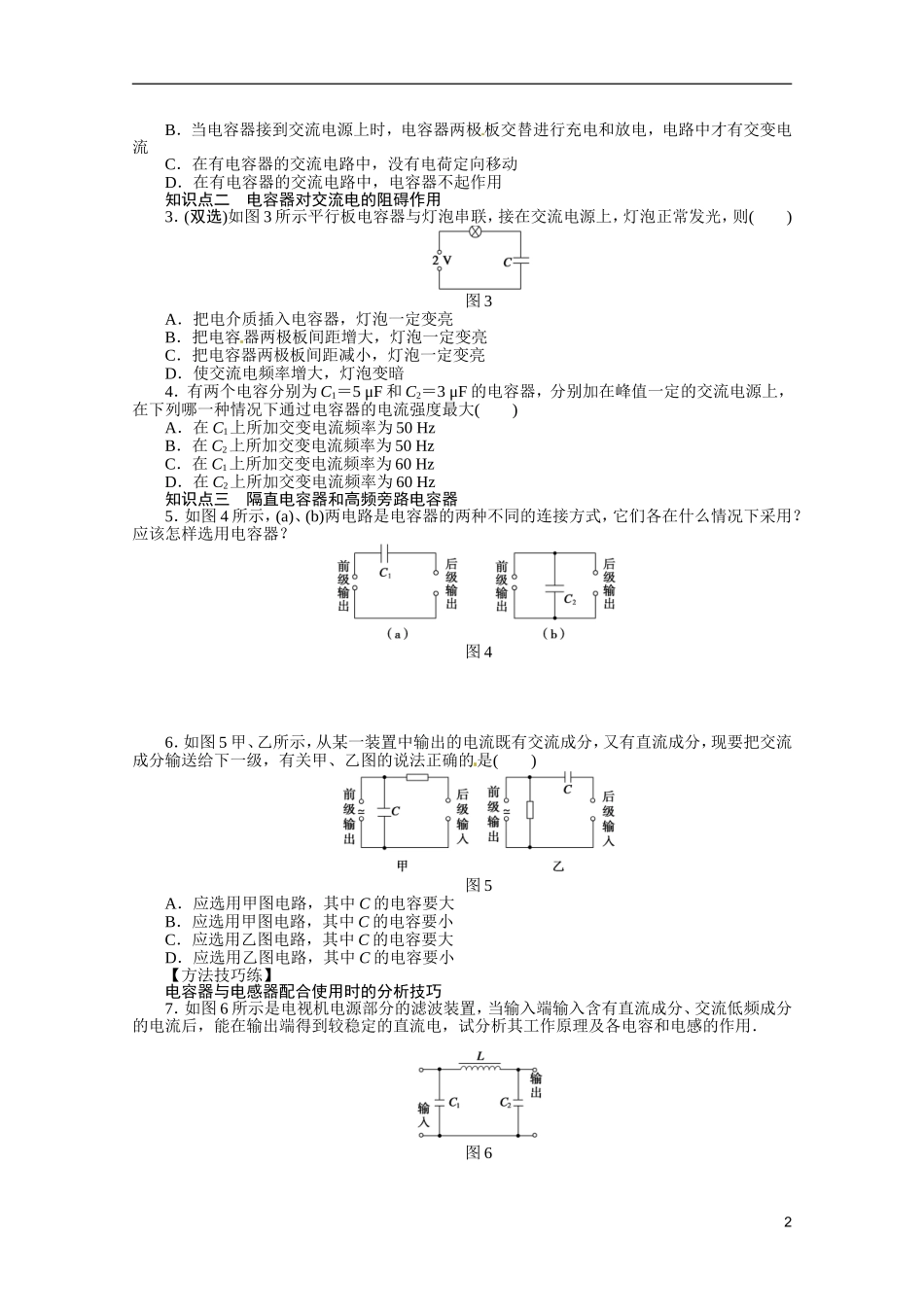

山东省淄博市高青县第三中学2014级高中物理 2.5 电容器对交变电流的作用学案 粤教版选修3-2_第2页
2/5

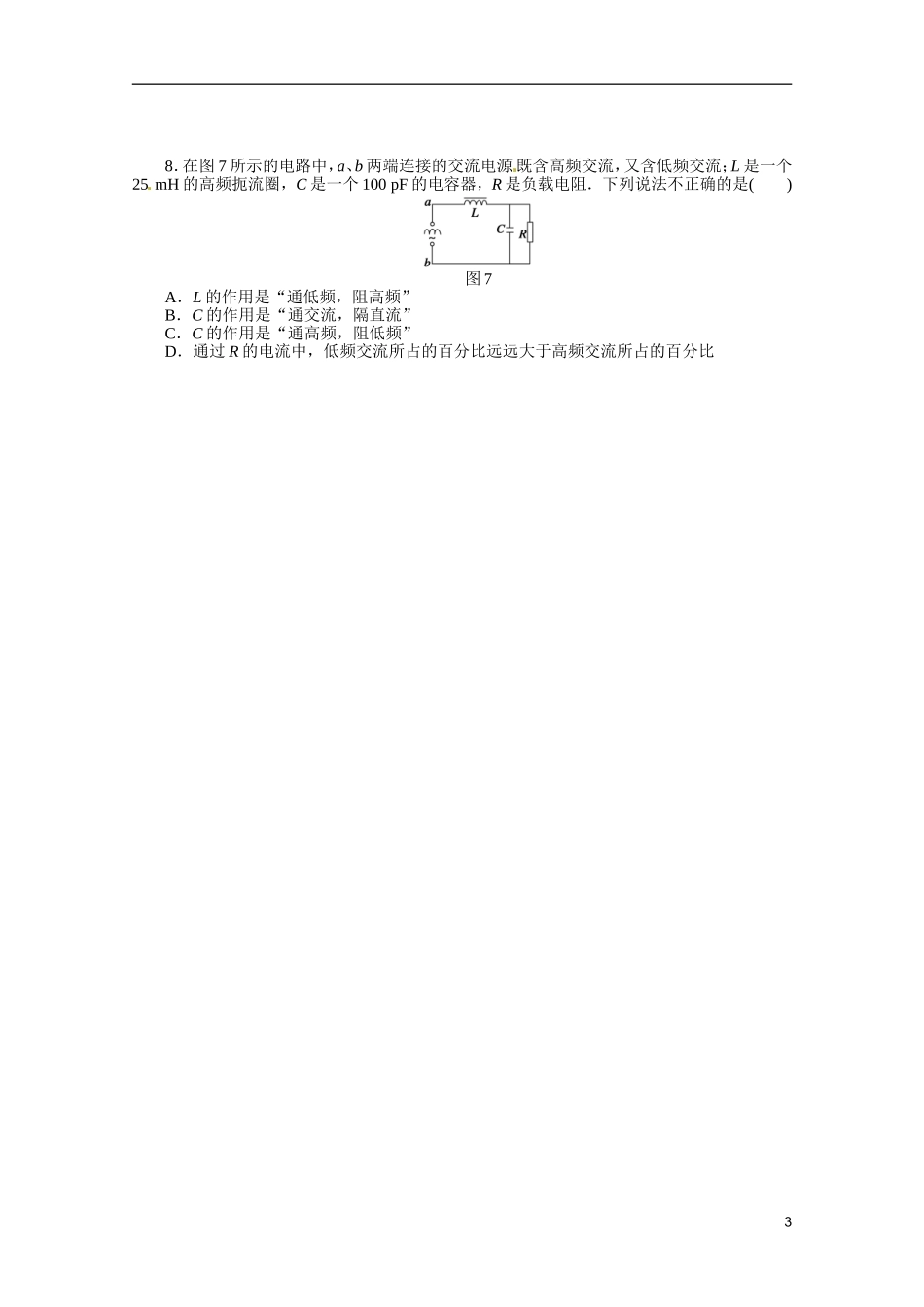

山东省淄博市高青县第三中学2014级高中物理 2.5 电容器对交变电流的作用学案 粤教版选修3-2_第3页
3/5
山东省淄博市高青县第三中学 2014 级高中物理 2.5 电容器对交变电流的作用学案 粤教版选修 3-21.交变电流能够通过电容器,实际上也不是自由电荷通过两极板间的绝缘介质,只是由于两极板间的____________在变化,当电压升高时,电荷向电容器的极板上________,电路上形成________电流;当电压降低时,电荷________极板,电路上形成________电流.电压不断变化,电容器交替进行________和________,电路中就有了电流,好像交变电流“通过”了电容器.2.电容器对交变电流的阻碍作用称为________,它跟电容器的________及交变电流的________有关即 XC=____________.3.在电子技术中,在两级电路之间________一个电容器,就可以使交流成分通过,而阻止直流成分通过.这种电容器叫做________电容;若在下一级电路的输入端________一个电容器,可以使________成分通过电容器,________成分输入到下一级装置,这种电容器叫高频________电容器.4.(双选)电容对交变电流的影响,以下说法中正确的是( )A.电容对交变电流有阻碍作用B.电容对交变电流的阻碍作用越小,容抗就越大C.电容具有“通直流,隔交流,通低频,阻高频”的作用D.电容器的电容越大,交变电流的频率越高,电容器对交变电流的阻碍作用就越小5.(双选)对交变电流能够通过电容器的正确理解是( )A.交变电流能够使电容器极板间的绝缘介质变成导体B.交变电流能够使自由电荷通过电容器两极板间的绝缘介质C.交变电流能够使电容器交替进行充电和放电,电路中就有了电流,表现为交变电流“通过”了电容器D.交变电流“通过”了电容器,实际上自由电荷并没有通过电容器极板间的绝缘介质(击穿除外)6.(双选)如图 1 甲、乙两图是电子技术中的常用电路,a、b 是各部分电路的输入端,其中输入的交流高频成分用“”表示,交流低频成分用“~”表示,直流成分用“-”表示.关于两图中负载电阻 R 上得到的电流特征是( )图 1A.图甲中 R 得到的是交流成分B.图甲中 R 得到的是直流成分C.图乙中 R 得到的是低频成分D.图乙中 R 得到的是高频成分【概念规律练】知识点一 电容器对交流电的导通作用1.如图 2 所示,当开关打到直流电源上,灯泡________;当开关打到交流电源上,灯泡________.图 22.对电容器能通交变电流的原因,下列说法中正确的是( )A.当电容器接到交流电源上时,因为有自由电荷通过电容器,电路中才有交变电流1B.当电容器接到交流电源上时,电容器两...
