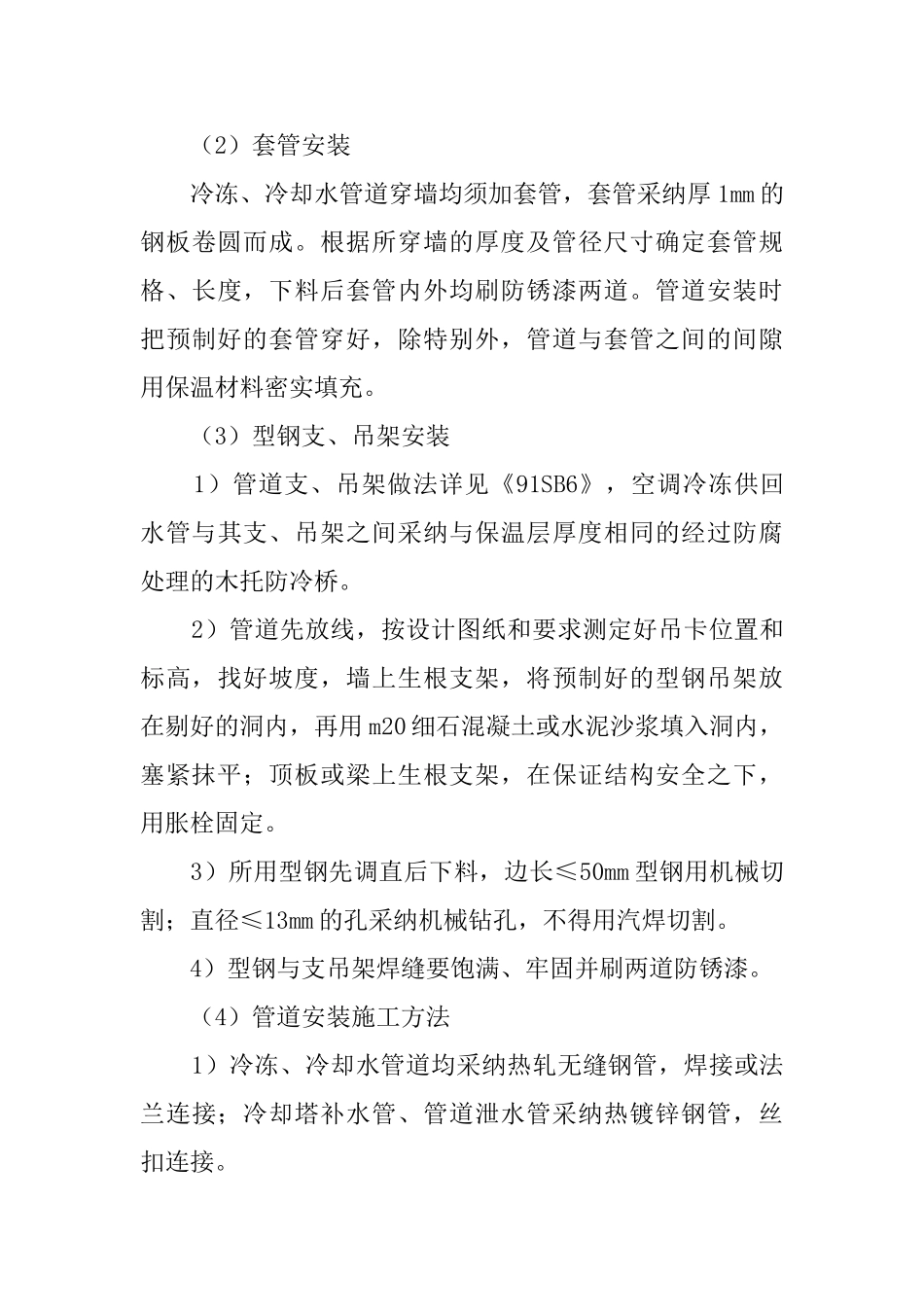

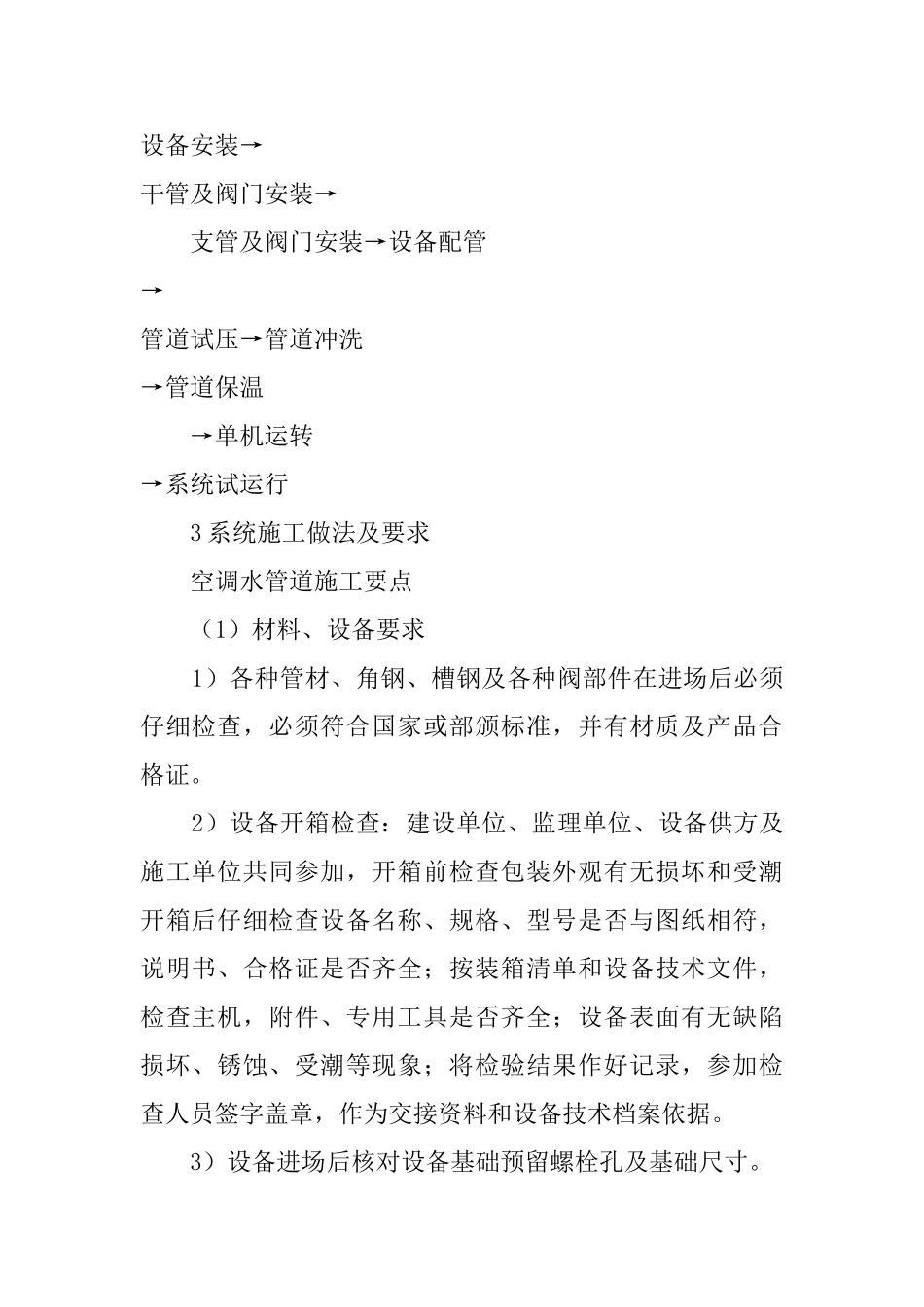

办公楼空调系统改造工程安装施工方案 办公楼空调系统改造工程安装施工方案提要：设备开箱检查：建设单位、监理单位、设备供方及施工单位共同参加，开箱前检查包装外观有无损坏和受潮 办公楼空调系统改造工程安装施工方案 1 工程概况 本工程为**安全生产监督管理局办公楼空调系统改造工程，施工范围主要为地下室制冷机房内设备及管道全部改造，屋顶冷却塔及管道更换。 地下室冷冻机房设约克水冷螺杆式冷水机组 3 台，型号为 ySEAEXS45cIE 型，单台制冷量为 350RT，即标准工况制冷量为 1231kw；设有卧式离心冷冻水泵 NP125/315V-30/4型 3 台，卧式离心冷却水泵 NP125/315V-37/4 型 3 台；冷冻、冷却水系统设有全程水处理器各 1 台。屋顶设角型横流式冷却塔 cTA-300UFwS 型 3 台。 冷冻水系统供、回水温度为 7／12℃,采纳高位膨胀水箱补水定压，冷却塔进出水温度为 37／32℃。 2 工艺流程（见下图） 安装准备→基础施工→设备安装→干管及阀门安装→ 支管及阀门安装→设备配管→管道试压→管道冲洗→管道保温 →单机运转→系统试运行 3 系统施工做法及要求 空调水管道施工要点 （1）材料、设备要求 1）各种管材、角钢、槽钢及各种阀部件在进场后必须仔细检查，必须符合国家或部颁标准，并有材质及产品合格证。 2）设备开箱检查：建设单位、监理单位、设备供方及施工单位共同参加，开箱前检查包装外观有无损坏和受潮开箱后仔细检查设备名称、规格、型号是否与图纸相符，说明书、合格证是否齐全；按装箱清单和设备技术文件，检查主机，附件、专用工具是否齐全；设备表面有无缺陷损坏、锈蚀、受潮等现象；将检验结果作好记录，参加检查人员签字盖章，作为交接资料和设备技术档案依据。 3）设备进场后核对设备基础预留螺栓孔及基础尺寸。 （2）套管安装 冷冻、冷却水管道穿墙均须加套管，套管采纳厚 1mm 的钢板卷圆而成。根据所穿墙的厚度及管径尺寸确定套管规格、长度，下料后套管内外均刷防锈漆两道。管道安装时把预制好的套管穿好，除特别外，管道与套管之间的间隙用保温材料密实填充。 （3）型钢支、吊架安装 1）管道支、吊架做法详见《91SB6》，空调冷冻供回水管与其支、吊架之间采纳与保温层厚度相同的经过防腐处理的木托防冷桥。 2）管道先放线，按设计图纸和要求测定好吊卡位置和标高，找好坡度，墙上生根支架，将预制好的型钢吊架放在剔好的洞内，再用 m20 细石混凝土或水泥沙浆填入洞内，塞紧...
