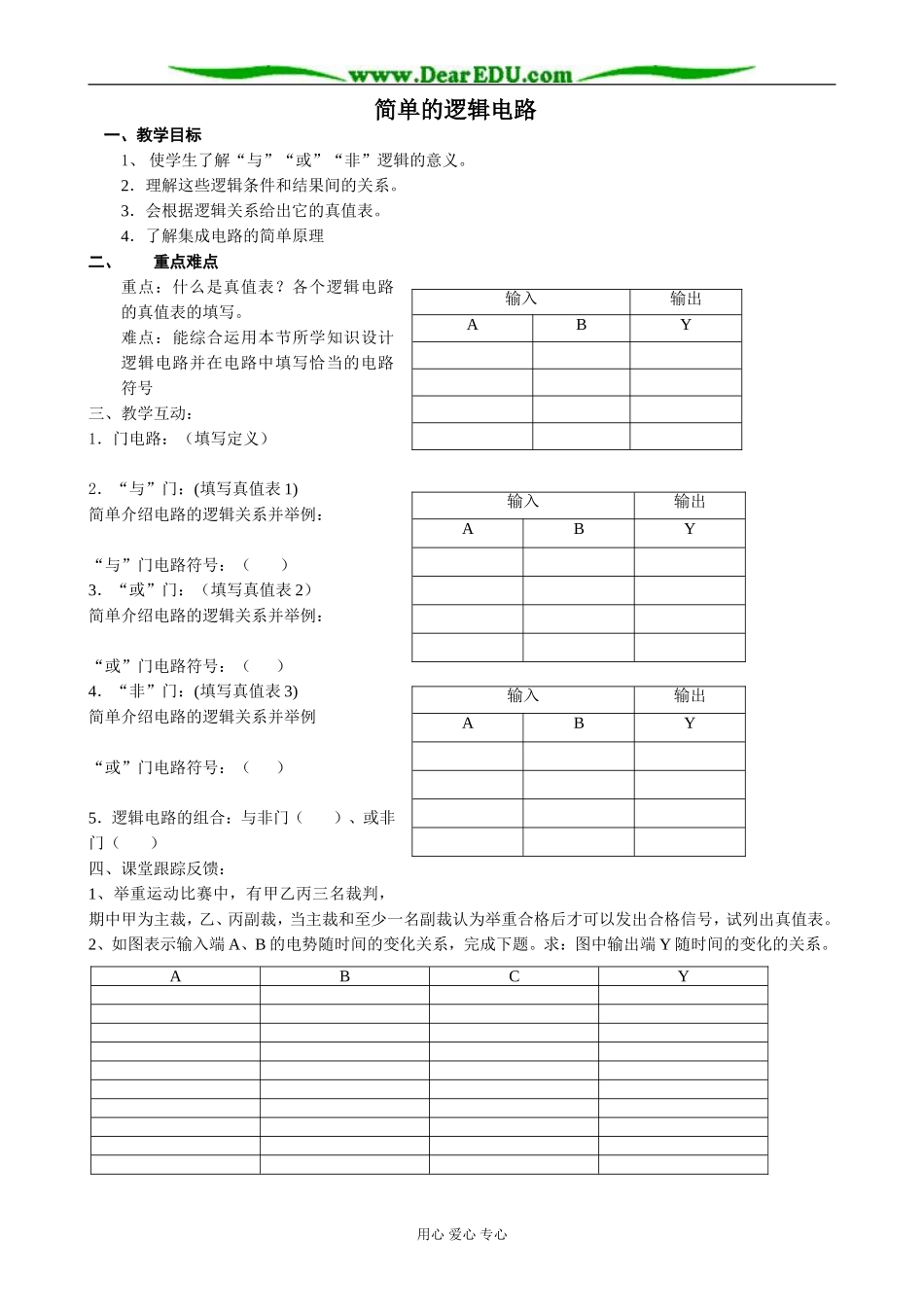

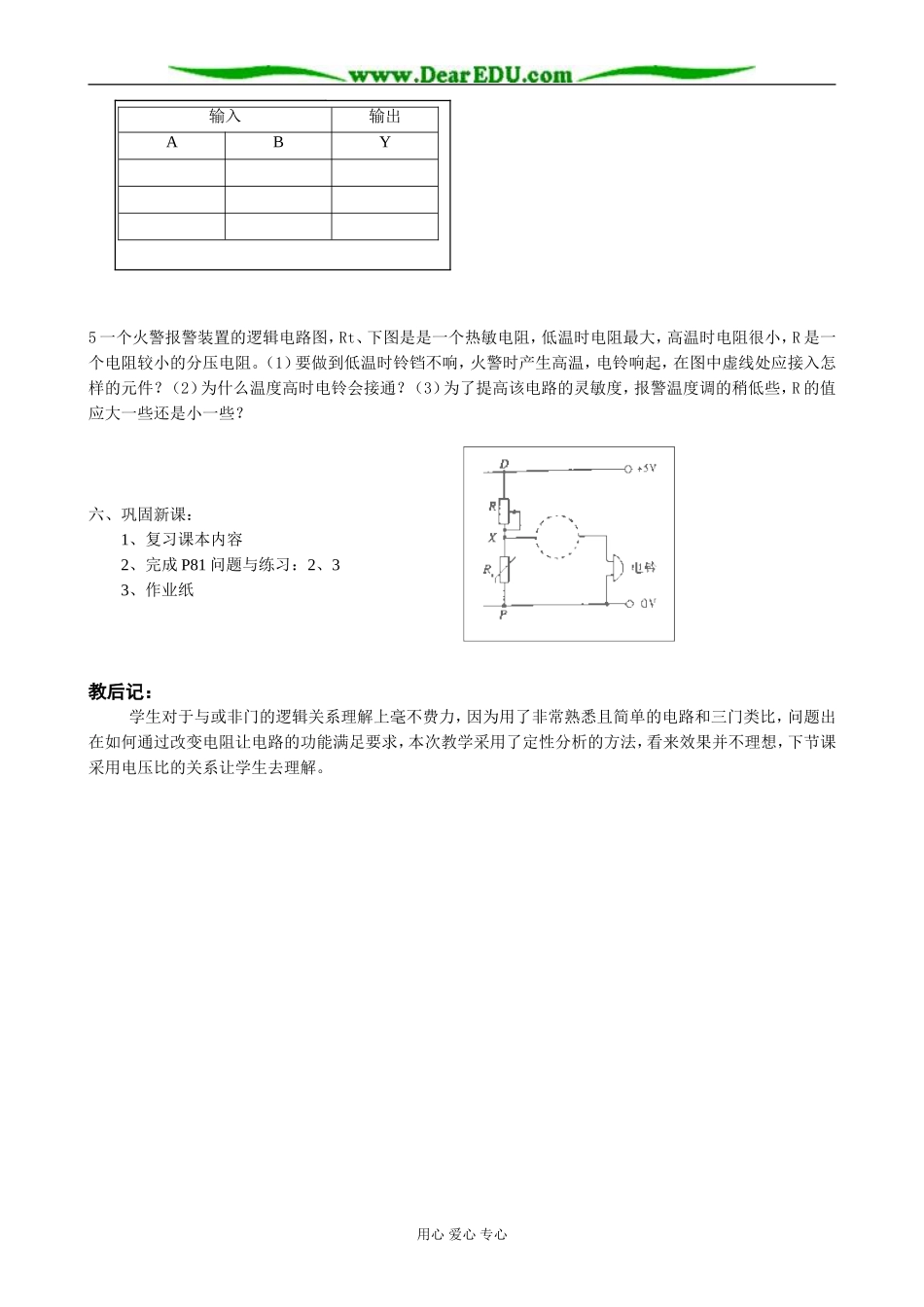

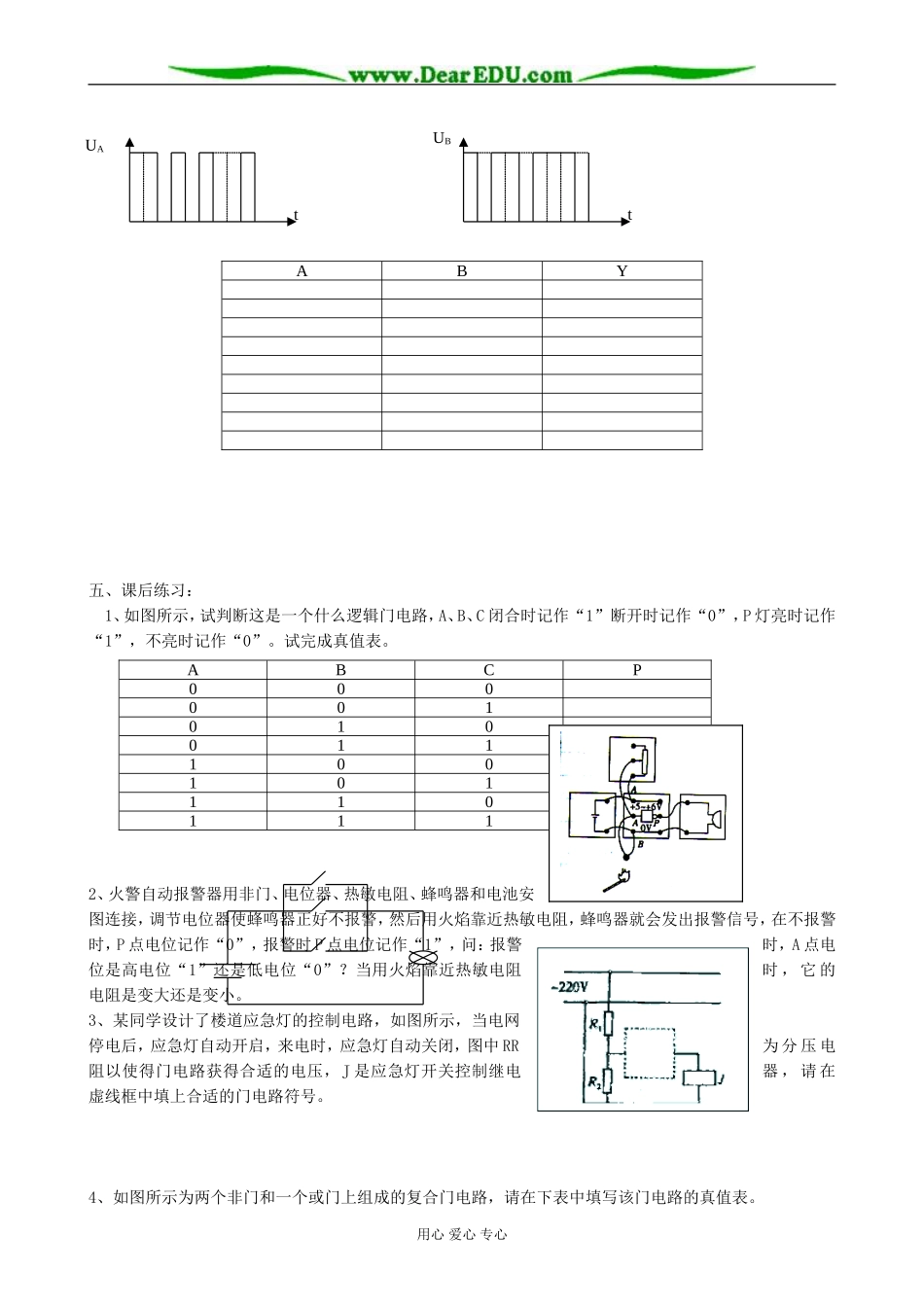

简单的逻辑电路一、教学目标1、 使学生了解“与”“或”“非”逻辑的意义。2．理解这些逻辑条件和结果间的关系。3．会根据逻辑关系给出它的真值表。4．了解集成电路的简单原理二、重点难点重点：什么是真值表？各个逻辑电路的真值表的填写。难点：能综合运用本节所学知识设计逻辑电路并在电路中填写恰当的电路符号三、教学互动：1．门电路：（填写定义） 2．“与”门：(填写真值表 1)简单介绍电路的逻辑关系并举例：“与”门电路符号：（ ）3．“或”门：（填写真值表 2）简单介绍电路的逻辑关系并举例：“或”门电路符号：（ ）4．“非”门：(填写真值表 3)简单介绍电路的逻辑关系并举例“或”门电路符号：（ ）5．逻辑电路的组合：与非门（ ）、或非门（ ）四、课堂跟踪反馈：1、举重运动比赛中，有甲乙丙三名裁判，期中甲为主裁，乙、丙副裁，当主裁和至少一名副裁认为举重合格后才可以发出合格信号，试列出真值表。2、如图表示输入端 A、B 的电势随时间的变化关系，完成下题。求：图中输出端 Y 随时间的变化的关系。用心 爱心 专心输入输出ABY输入输出ABY输入输出ABYABCY五、课后练习： 1、如图所示，试判断这是一个什么逻辑门电路，A、B、C 闭合时记作“1”断开时记作“0”，P 灯亮时记作“1”，不亮时记作“0”。试完成真值表。2、火警自动报警器用非门、电位器、热敏电阻、蜂鸣器和电池安图连接，调节电位器使蜂鸣器正好不报警，然后用火焰靠近热敏电阻，蜂鸣器就会发出报警信号，在不报警时，P 点电位记作“0”，报警时 P 点电位记作“1”，问：报警时，A 点电位是高电位“1”还是低电位“0”？当用火焰靠近热敏电阻时 ， 它 的电阻是变大还是变小。3、某同学设计了楼道应急灯的控制电路，如图所示，当电网停电后，应急灯自动开启，来电时，应急灯自动关闭，图中 RR为 分 压 电阻以使得门电路获得合适的电压，J 是应急灯开关控制继电器 ， 请 在虚线框中填上合适的门电路符号。4、如图所示为两个非门和一个或门上组成的复合门电路，请在下表中填写该门电路的真值表。用心 爱心 专心ABYABCP000001010011100101110111UAtUBt5 一个火警报警装置的逻辑电路图，Rt、下图是是一个热敏电阻，低温时电阻最大，高温时电阻很小，R 是一个电阻较小的分压电阻。（1）要做到低温时铃铛不响，火警时产生高温，电铃响起，在图中虚线处应接入怎样的元件？（2）为什么温度高时电铃会接通？（3）为了提高该电路的灵敏...
