江苏省南京市金陵中学河西分校高中物理《2.8 电表与电阻的测量》教案 新人教版选修3-1

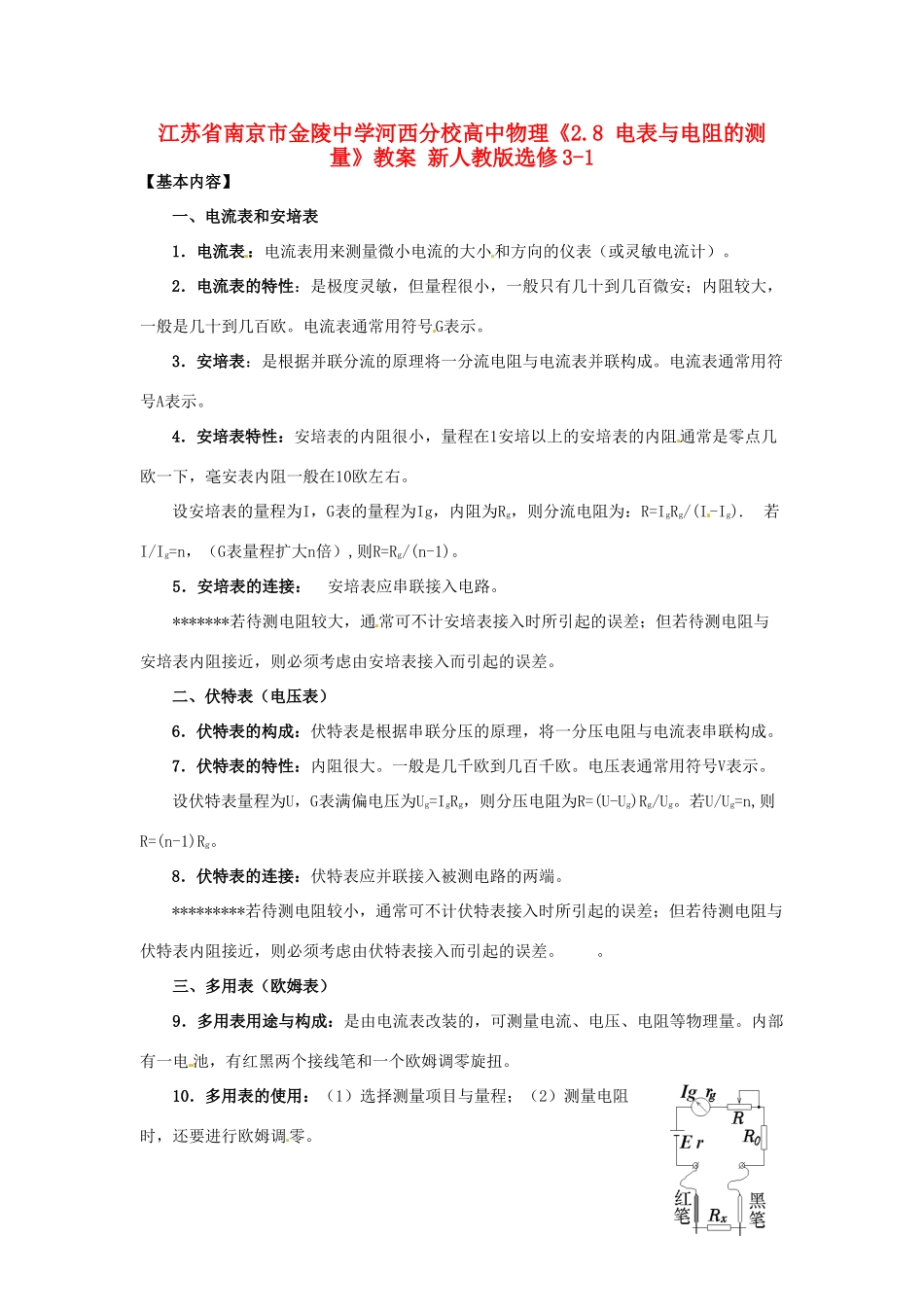

江苏省南京市金陵中学河西分校高中物理《2.8 电表与电阻的测量》教案 新人教版选修3-1_第1页
1/7

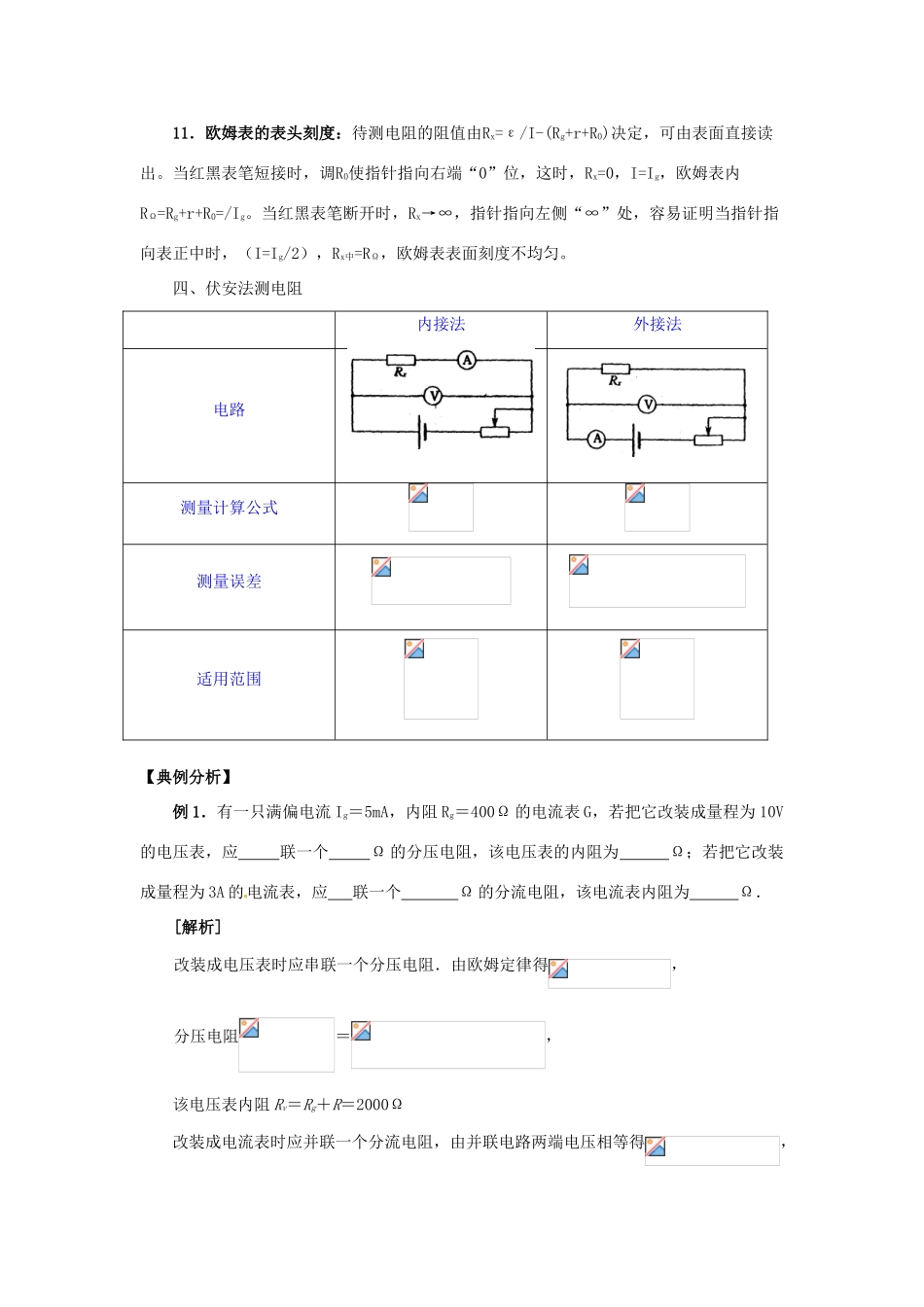

江苏省南京市金陵中学河西分校高中物理《2.8 电表与电阻的测量》教案 新人教版选修3-1_第2页
2/7

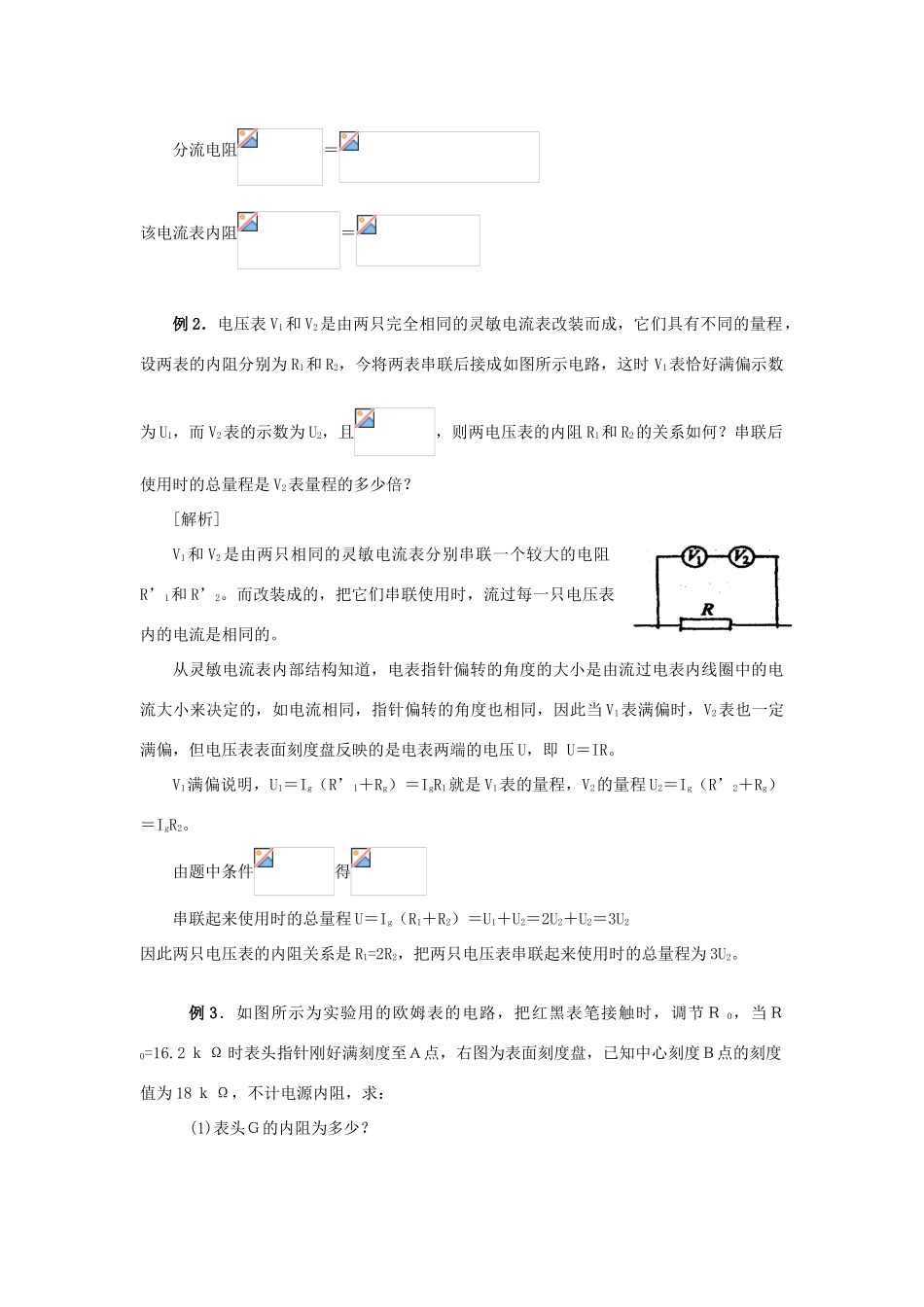

江苏省南京市金陵中学河西分校高中物理《2.8 电表与电阻的测量》教案 新人教版选修3-1_第3页
3/7
江苏省南京市金陵中学河西分校高中物理《2.8 电表与电阻的测量》教案 新人教版选修 3-1【基本内容】一、电流表和安培表1.电流表:电流表用来测量微小电流的大小和方向的仪表(或灵敏电流计)。2.电流表的特性:是极度灵敏,但量程很小,一般只有几十到几百微安;内阻较大,一般是几十到几百欧。电流表通常用符号G表示。3.安培表:是根据并联分流的原理将一分流电阻与电流表并联构成。电流表通常用符号A表示。4.安培表特性:安培表的内阻很小,量程在1安培以上的安培表的内阻通常是零点几欧一下,毫安表内阻一般在10欧左右。设安培表的量程为I,G表的量程为Ig,内阻为Rg,则分流电阻为:R=IgRg/(I-Ig). 若I/Ig=n,(G表量程扩大n倍),则R=Rg/(n-1)。5.安培表的连接: 安培表应串联接入电路。*******若待测电阻较大,通常可不计安培表接入时所引起的误差;但若待测电阻与安培表内阻接近,则必须考虑由安培表接入而引起的误差。二、伏特表(电压表)6.伏特表的构成:伏特表是根据串联分压的原理,将一分压电阻与电流表串联构成。7.伏特表的特性:内阻很大。一般是几千欧到几百千欧。电压表通常用符号V表示。设伏特表量程为U,G表满偏电压为Ug=IgRg,则分压电阻为R=(U-Ug)Rg/Ug。若U/Ug=n,则R=(n-1)Rg。8.伏特表的连接:伏特表应并联接入被测电路的两端。*********若待测电阻较小,通常可不计伏特表接入时所引起的误差;但若待测电阻与伏特表内阻接近,则必须考虑由伏特表接入而引起的误差。 。三、多用表(欧姆表)9.多用表用途与构成:是由电流表改装的,可测量电流、电压、电阻等物理量。内部有一电 池,有红黑两个接线笔和一个欧姆调零旋扭。10.多用表的使用:(1)选择测量项目与量程;(2)测量电阻时,还要进行欧姆调零。11.欧姆表的表头刻度:待测电阻的阻值由Rx=ε/I-(Rg+r+R0)决定,可由表面直接读出。当红黑表笔短接时,调R0使指针指向右端“0”位,这时,Rx=0,I=Ig,欧姆表内RΩ=Rg+r+R0=/Ig。当红黑表笔断开时,Rx→∞,指针指向左侧“∞”处,容易证明当指针指向表正中时,(I=Ig/2),Rx中=RΩ,欧姆表表面刻度不均匀。四、伏安法测电阻内接法外接法电路测量计算公式测量误差适用范围【典例分析】例 1.有一只满偏电流 Ig=5mA,内阻 Rg=400Ω 的电流表 G,若把它改装成量程为 10V的电压表,应 联一个 Ω 的分压电阻,该电压表的内阻为 Ω;若把它改装成量程为 3A 的电流表,应 联一个 Ω 的分流电...
