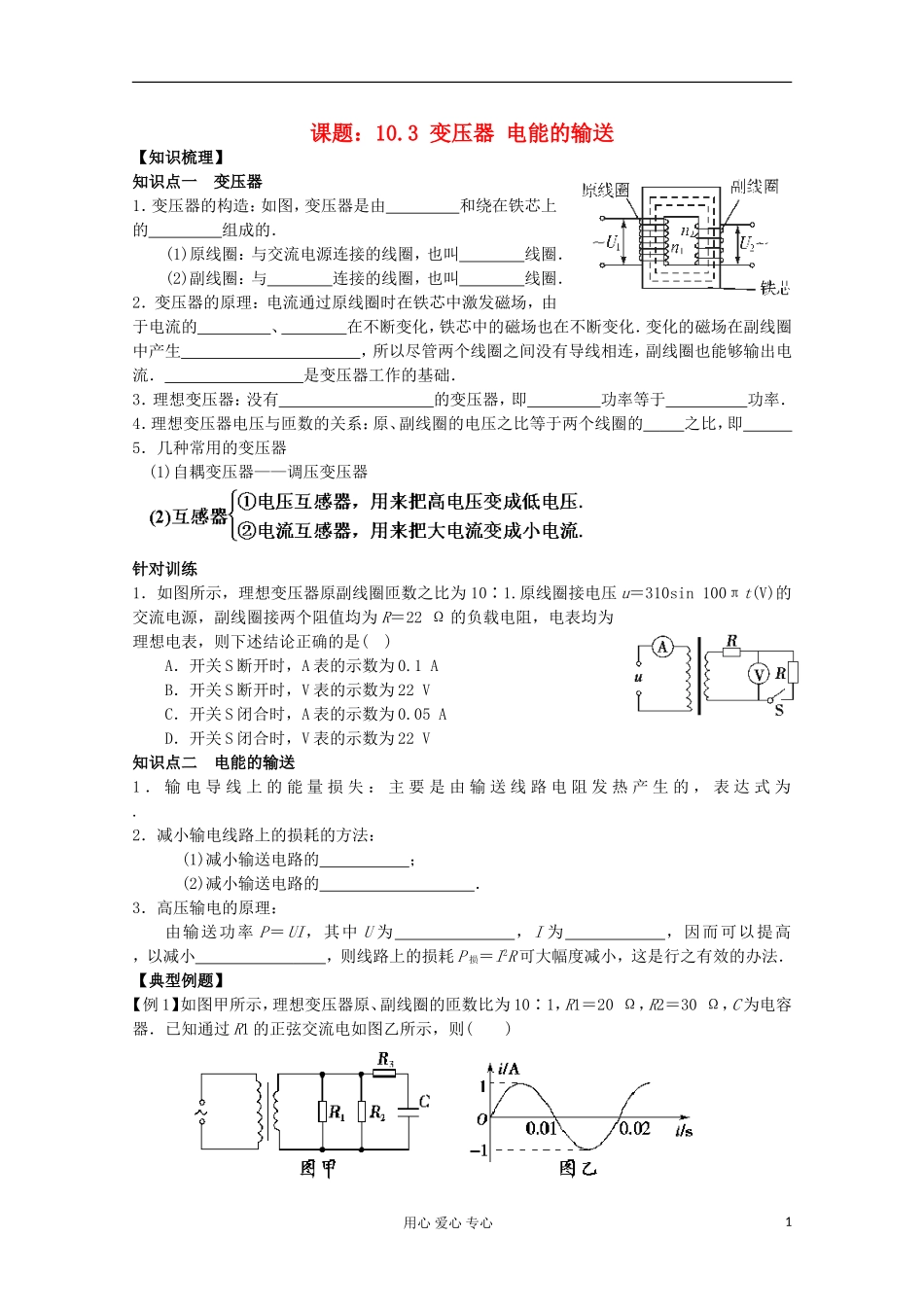

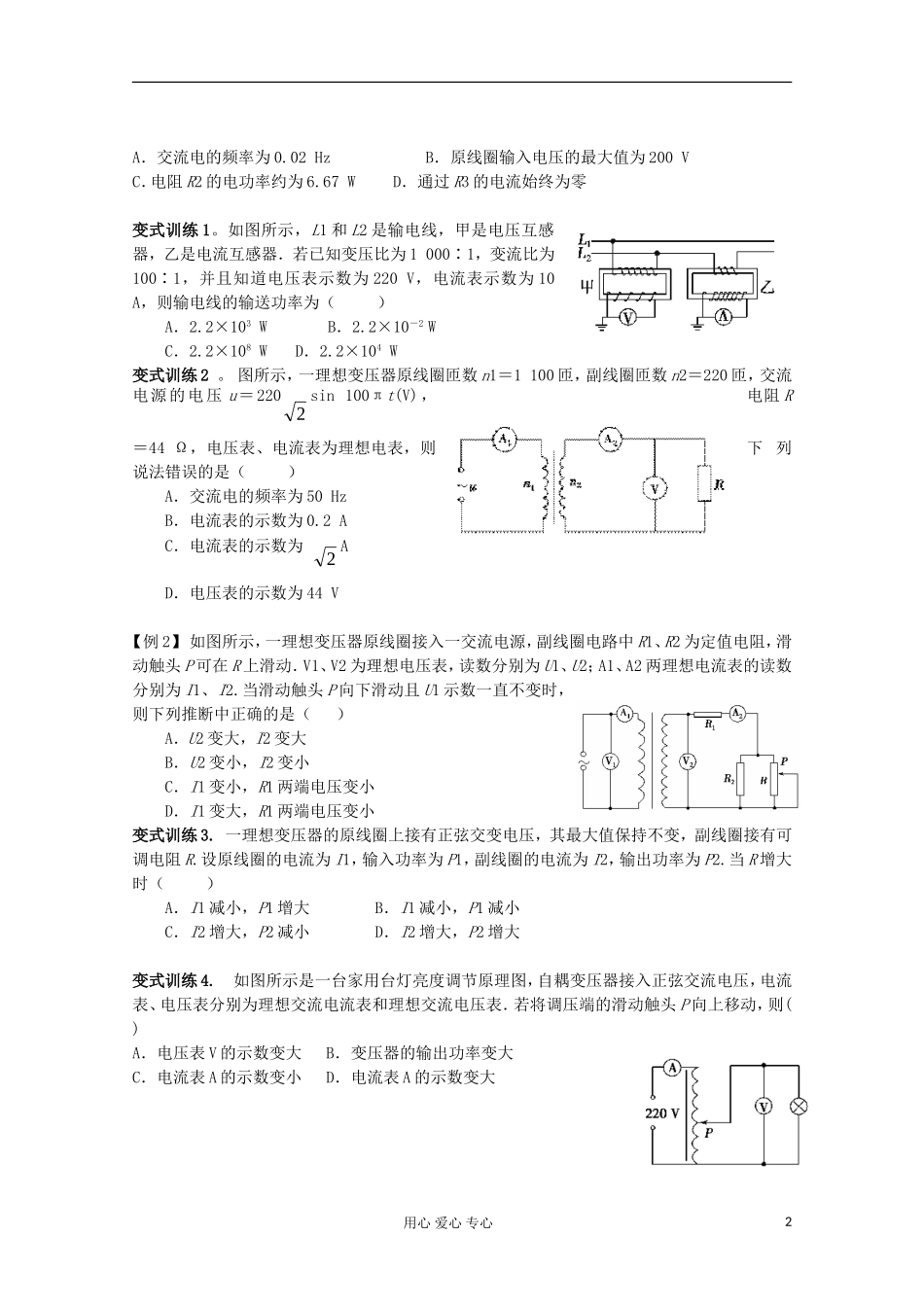

课题：10.3 变压器 电能的输送【知识梳理】知识点一 变压器1．变压器的构造：如图，变压器是由 和绕在铁芯上的 组成的． (1)原线圈：与交流电源连接的线圈，也叫 线圈． (2)副线圈：与 连接的线圈，也叫 线圈．2．变压器的原理：电流通过原线圈时在铁芯中激发磁场，由于电流的 、 在不断变化，铁芯中的磁场也在不断变化．变化的磁场在副线圈中产生 ，所以尽管两个线圈之间没有导线相连，副线圈也能够输出电流． 是变压器工作的基础．3．理想变压器：没有 的变压器，即 功率等于 功率．4．理想变压器电压与匝数的关系：原、副线圈的电压之比等于两个线圈的 之比，即 5．几种常用的变压器(1)自耦变压器——调压变压器针对训练1．如图所示，理想变压器原副线圈匝数之比为 10∶1.原线圈接电压 u＝310sin 100πt(V)的交流电源，副线圈接两个阻值均为 R＝22 Ω 的负载电阻，电表均为理想电表，则下述结论正确的是( )A．开关 S 断开时，A 表的示数为 0.1 AB．开关 S 断开时，V 表的示数为 22 VC．开关 S 闭合时，A 表的示数为 0.05 AD．开关 S 闭合时，V 表的示数为 22 V知识点二 电能的输送1 ． 输 电 导 线 上 的 能 量 损 失 ： 主 要 是 由 输 送 线 路 电 阻 发 热 产 生 的 ， 表 达 式 为 .2．减小输电线路上的损耗的方法： (1)减小输送电路的 ； (2)减小输送电路的 ．3．高压输电的原理：由输送功率 P＝UI，其中 U 为 ，I 为 ，因而可以提高 ，以减小 ，则线路上的损耗 P 损＝I2R 可大幅度减小，这是行之有效的办法．【典型例题】【例 1】如图甲所示，理想变压器原、副线圈的匝数比为 10∶1，R1＝20 Ω，R2＝30 Ω，C 为电容器．已知通过 R1 的正弦交流电如图乙所示，则( )用心 爱心 专心1A．交流电的频率为 0.02 Hz B．原线圈输入电压的最大值为 200 VC．电阻 R2 的电功率约为 6.67 W D．通过 R3 的电流始终为零变式训练 1。如图所示，L1 和 L2 是输电线，甲是电压互感器，乙是电流互感器．若已知变压比为 1 000∶1，变流比为100∶1，并且知道电压表示数为 220 V，电流表示数为 10 A，则输电线的输送功率为（ ）A．2.2×103 W B．2.2×10－2 WC．2.2×108 W D．2.2×104 W变式训练 2 。 图所示，一理想变压器原线圈匝数 n1＝1 100 匝，副线圈匝数 n2＝220 匝，交流电源的电压 u＝2202sin 100...
