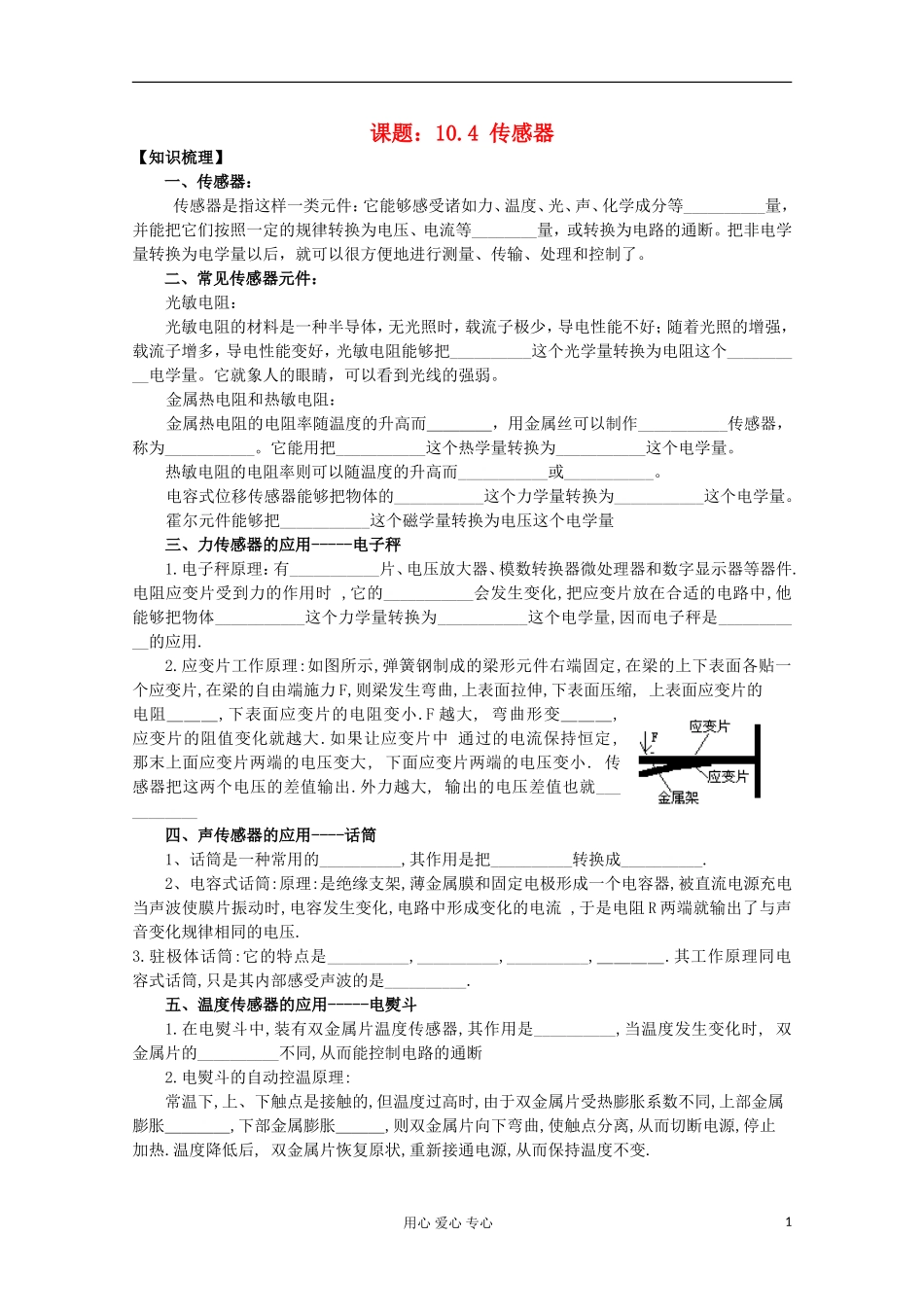

课题：10.4 传感器【知识梳理】一、传感器：传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等__________量，并能把它们按照一定的规律转换为电压、电流等________量，或转换为电路的通断。把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。二、常见传感器元件：光敏电阻：光敏电阻的材料是一种半导体，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性能变好，光敏电阻能够把__________这个光学量转换为电阻这个__________电学量。它就象人的眼睛，可以看到光线的强弱。金属热电阻和热敏电阻：金属热电阻的电阻率随温度的升高而＿＿＿＿，用金属丝可以制作___________传感器，称为___________。它能用把___________这个热学量转换为___________这个电学量。热敏电阻的电阻率则可以随温度的升高而___________或___________。电容式位移传感器能够把物体的___________这个力学量转换为___________这个电学量。霍尔元件能够把___________这个磁学量转换为电压这个电学量三、力传感器的应用-----电子秤1.电子秤原理：有___________片、电压放大器、模数转换器微处理器和数字显示器等器件.电阻应变片受到力的作用时 ,它的___________会发生变化,把应变片放在合适的电路中,他能够把物体___________这个力学量转换为___________这个电学量,因而电子秤是___________的应用.2.应变片工作原理:如图所示,弹簧钢制成的梁形元件右端固定,在梁的上下表面各贴一个应变片,在梁的自由端施力 F,则梁发生弯曲,上表面拉伸,下表面压缩, 上表面应变片的电阻＿＿＿,下表面应变片的电阻变小.F 越大, 弯曲形变＿＿＿, 应变片的阻值变化就越大.如果让应变片中 通过的电流保持恒定,那末上面应变片两端的电压变大, 下面应变片两端的电压变小. 传感器把这两个电压的差值输出.外力越大, 输出的电压差值也就___________ 四、声传感器的应用----话筒 1、话筒是一种常用的__________,其作用是把__________转换成__________. 2、电容式话筒:原理:是绝缘支架,薄金属膜和固定电极形成一个电容器,被直流电源充电当声波使膜片振动时,电容发生变化,电路中形成变化的电流 ,于是电阻 R 两端就输出了与声音变化规律相同的电压.3.驻极体话筒:它的特点是__________,__________,__________,＿＿＿＿.其工作原理同电容式话筒,只是其内部感受声波的是__________.五、温度传感器的应用-----电熨斗1.在电熨斗...
