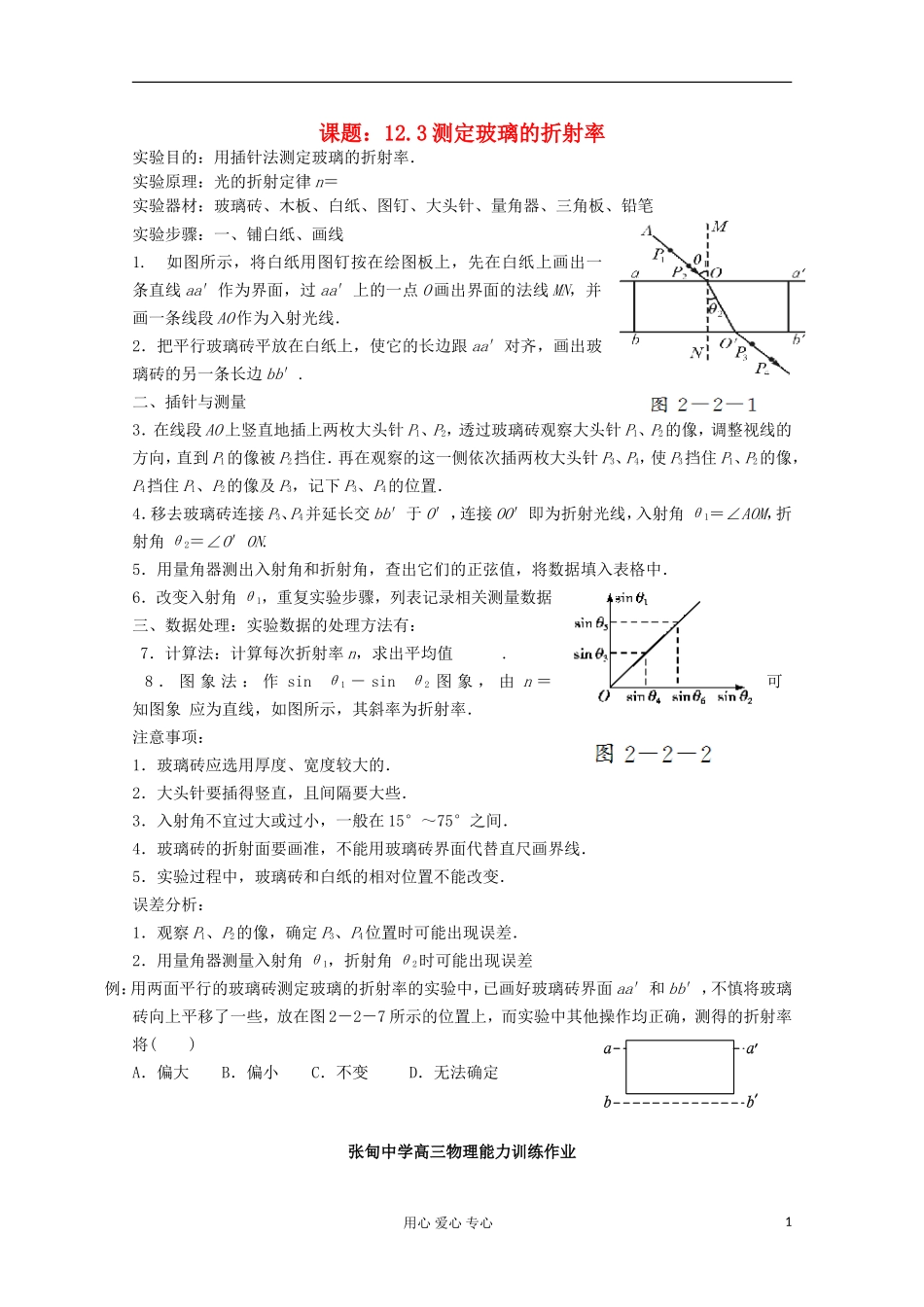

课题：12.3 测定玻璃的折射率实验目的：用插针法测定玻璃的折射率．实验原理：光的折射定律 n＝ 实验器材：玻璃砖、木板、白纸、图钉、大头针、量角器、三角板、铅笔实验步骤：一、铺白纸、画线1. 如图所示，将白纸用图钉按在绘图板上，先在白纸上画出一条直线 aa′作为界面，过 aa′上的一点 O 画出界面的法线 MN，并画一条线段 AO 作为入射光线． 2．把平行玻璃砖平放在白纸上，使它的长边跟 aa′对齐，画出玻璃砖的另一条长边 bb′.二、插针与测量 3．在线段 AO 上竖直地插上两枚大头针 P1、P2，透过玻璃砖观察大头针 P1、P2的像，调整视线的方向，直到 P1的像被 P2挡住．再在观察的这一侧依次插两枚大头针 P3、P4，使 P3挡住 P1、P2的像，P4挡住 P1、P2的像及 P3，记下 P3、P4的位置． 4．移去玻璃砖连接 P3、P4并延长交 bb′于 O′，连接 OO′即为折射光线，入射角 θ1＝∠AOM，折射角 θ2＝∠O′ON.5．用量角器测出入射角和折射角，查出它们的正弦值，将数据填入表格中．6．改变入射角 θ1，重复实验步骤，列表记录相关测量数据三、数据处理：实验数据的处理方法有： 7．计算法：计算每次折射率 n，求出平均值 . 8 ． 图 象 法 ： 作 sin θ1 － sin θ2 图 象 ， 由 n ＝ 可知图象 应为直线，如图所示，其斜率为折射率．注意事项：1．玻璃砖应选用厚度、宽度较大的．2．大头针要插得竖直，且间隔要大些．3．入射角不宜过大或过小，一般在 15°～75°之间．4．玻璃砖的折射面要画准，不能用玻璃砖界面代替直尺画界线．5．实验过程中，玻璃砖和白纸的相对位置不能改变．误差分析：1．观察 P1、P2的像，确定 P3、P4位置时可能出现误差．2．用量角器测量入射角 θ1，折射角 θ2时可能出现误差例：用两面平行的玻璃砖测定玻璃的折射率的实验中，已画好玻璃砖界面 aa′和 bb′，不慎将玻璃砖向上平移了一些，放在图 2－2－7 所示的位置上，而实验中其他操作均正确，测得的折射率将( )A．偏大 B．偏小 C．不变 D．无法确定张甸中学高三物理能力训练作业用心 爱心 专心1课题：12.3 测定玻璃的折射率 主备：于正华 审核：胡光磊 2012.2.12 姓名______1 如图所示，某同学用插针法测定一半圆形玻璃砖的折射率，在平铺的白纸上垂直纸面插大头针P1、P2确定入射光线，并让入射光线过圆心 O，在玻璃砖(图中实线部分)另一侧垂直纸面插大头针 P3，使 P3挡住 P1、P2的像...
