江苏省如皋市搬经中学2014届高三物理一轮复习 描述小灯泡的伏安特性曲线学案（1）VIP专享

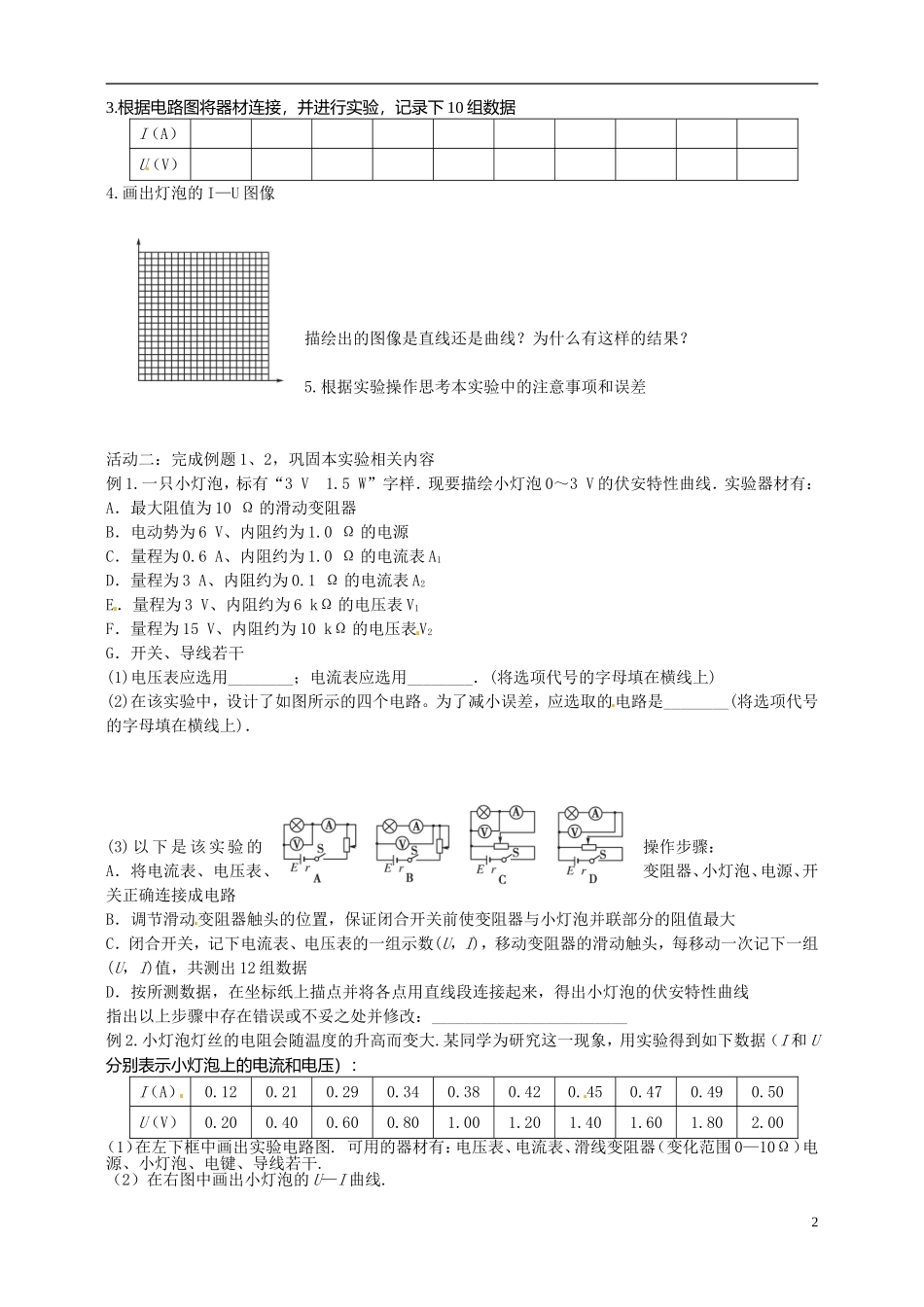

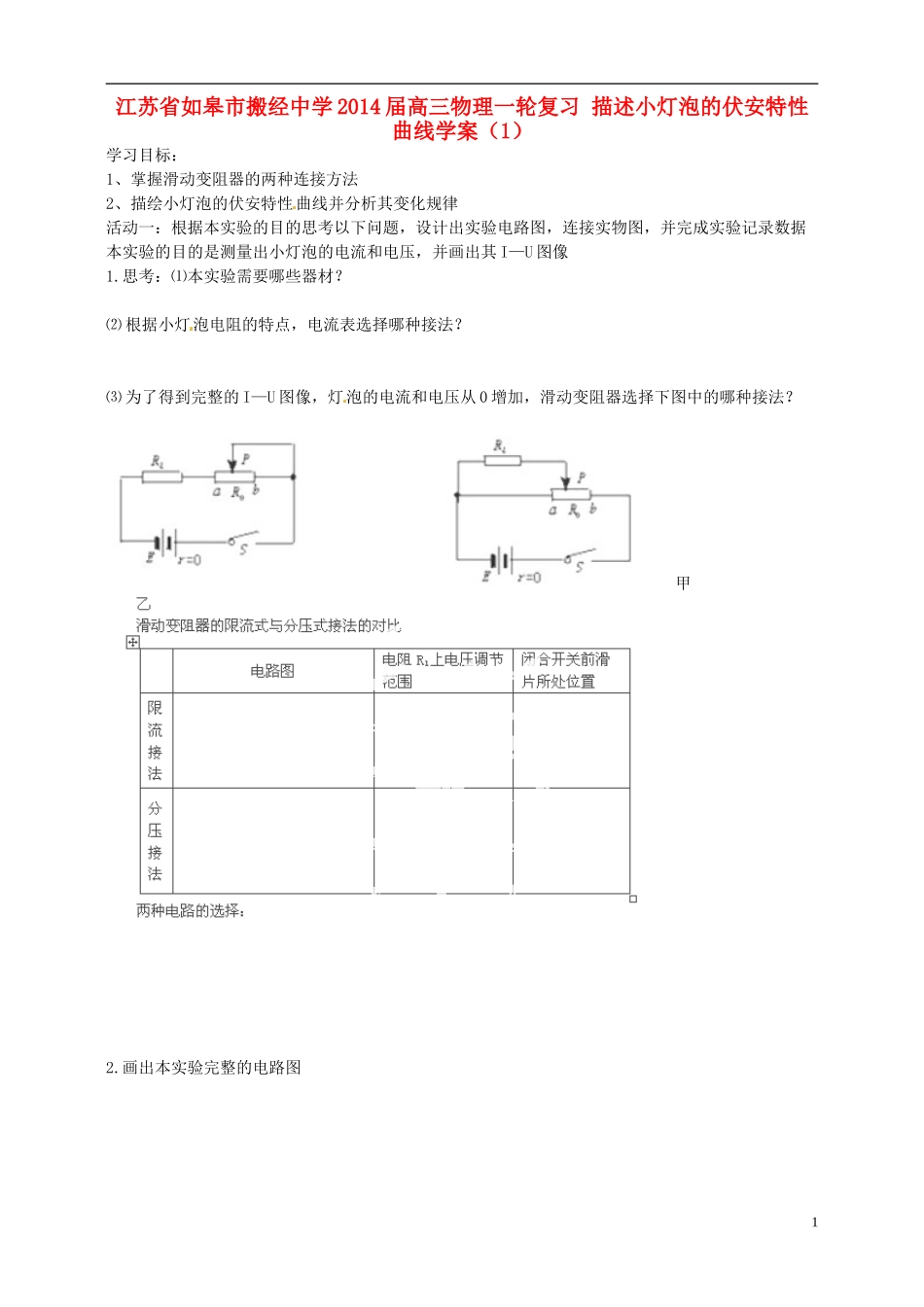

江苏省如皋市搬经中学 2014 届高三物理一轮复习 描述小灯泡的伏安特性曲线学案（1）学习目标：1、掌握滑动变阻器的两种连接方法2、描绘小灯泡的伏安特性曲线并分析其变化规律活动一：根据本实验的目的思考以下问题，设计出实验电路图，连接实物图，并完成实验记录数据本实验的目的是测量出小灯泡的电流和电压，并画出其 I—U 图像1.思考：⑴本实验需要哪些器材？⑵ 根据小灯泡电阻的特点，电流表选择哪种接法？⑶ 为了得到完整的 I—U 图像，灯泡的电流和电压从 0 增加，滑动变阻器选择下图中的哪种接法？ 甲 2.画出本实验完整的电路图13.根据电路图将器材连接，并进行实验，记录下 10 组数据I（A）U（V）4.画出灯泡的 I—U 图像描绘出的图像是直线还是曲线？为什么有这样的结果？5.根据实验操作思考本实验中的注意事项和误差活动二：完成例题 1、2，巩固本实验相关内容例 1.一只小灯泡，标有“3 V 1.5 W”字样．现要描绘小灯泡 0～3 V 的伏安特性曲线．实验器材有：A．最大阻值为 10 Ω 的滑动变阻器B．电动势为 6 V、内阻约为 1.0 Ω 的电源C．量程为 0.6 A、内阻约为 1.0 Ω 的电流表 A1D．量程为 3 A、内阻约为 0.1 Ω 的电流表 A2E．量程为 3 V、内阻约为 6 kΩ 的电压表 V1F．量程为 15 V、内阻约为 10 kΩ 的电压表V2G．开关、导线若干(1)电压表应选用________；电流表应选用________．(将选项代号的字母填在横线上)(2)在该实验中，设计了如图所示的四个电路。为了减小误差，应选取的电路是________(将选项代号的字母填在横线上)．(3) 以 下 是 该 实 验 的操作步骤：A．将电流表、电压表、变阻器、小灯泡、电源、开关正确连接成电路B．调节滑动变阻器触头的位置，保证闭合开关前使变阻器与小灯泡并联部分的阻值最大C．闭合开关，记下电流表、电压表的一组示数(U，I)，移动变阻器的滑动触头，每移动一次记下一组(U，I)值，共测出 12 组数据D．按所测数据，在坐标纸上描点并将各点用直线段连接起来，得出小灯泡的伏安特性曲线指出以上步骤中存在错误或不妥之处并修改：________________________例 2.小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象，用实验得到如下数据（I 和 U分别表示小灯泡上的电流和电压）：I（A）0.120.210.290.340.380.420.450.470.490.50U（V）0.200.400.600.801.001.201.401.601.802.00（1）在左下框中画出实验电路图. 可用的器...
