型钢外挑脚手架专项施工方案VIP专享

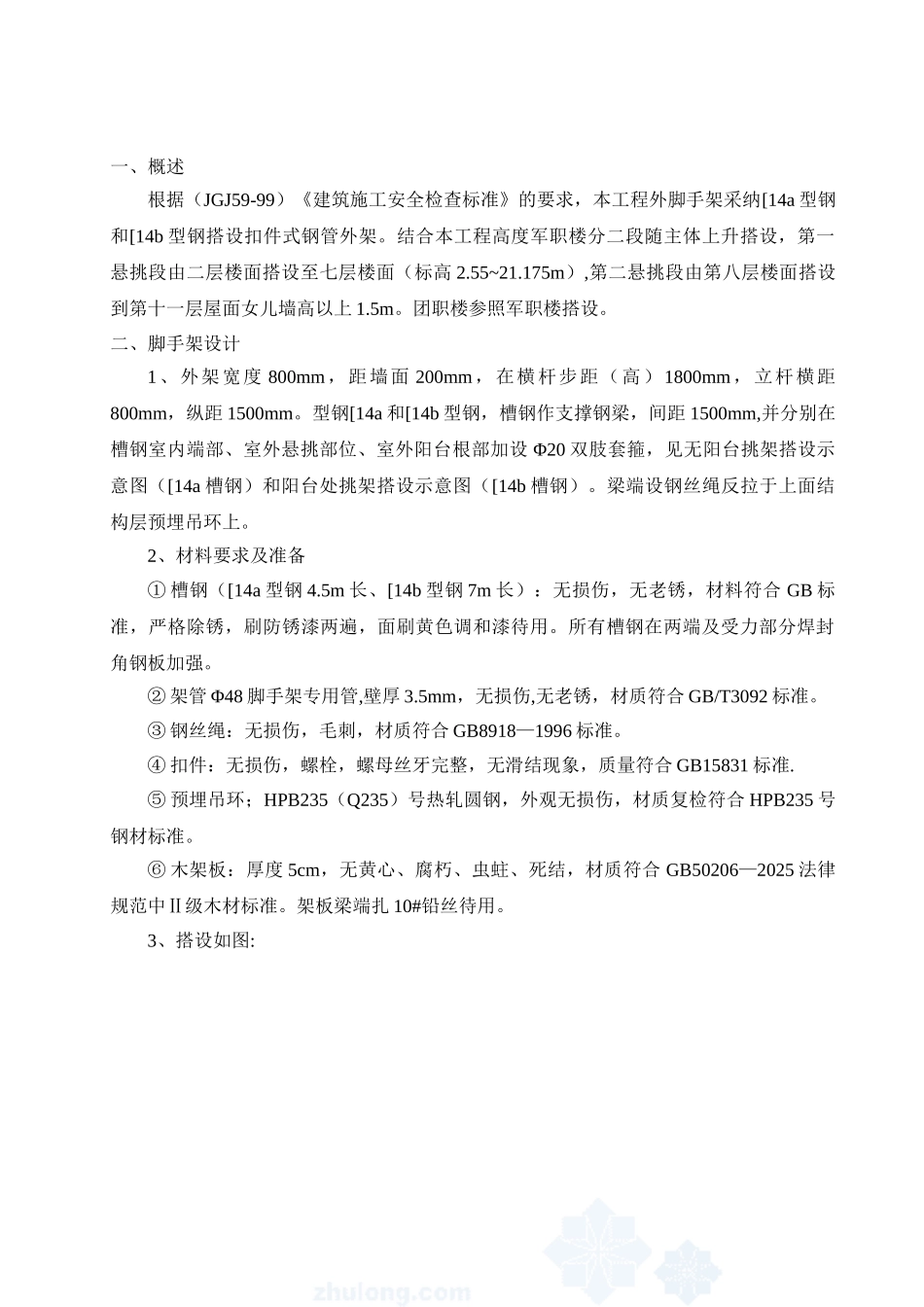

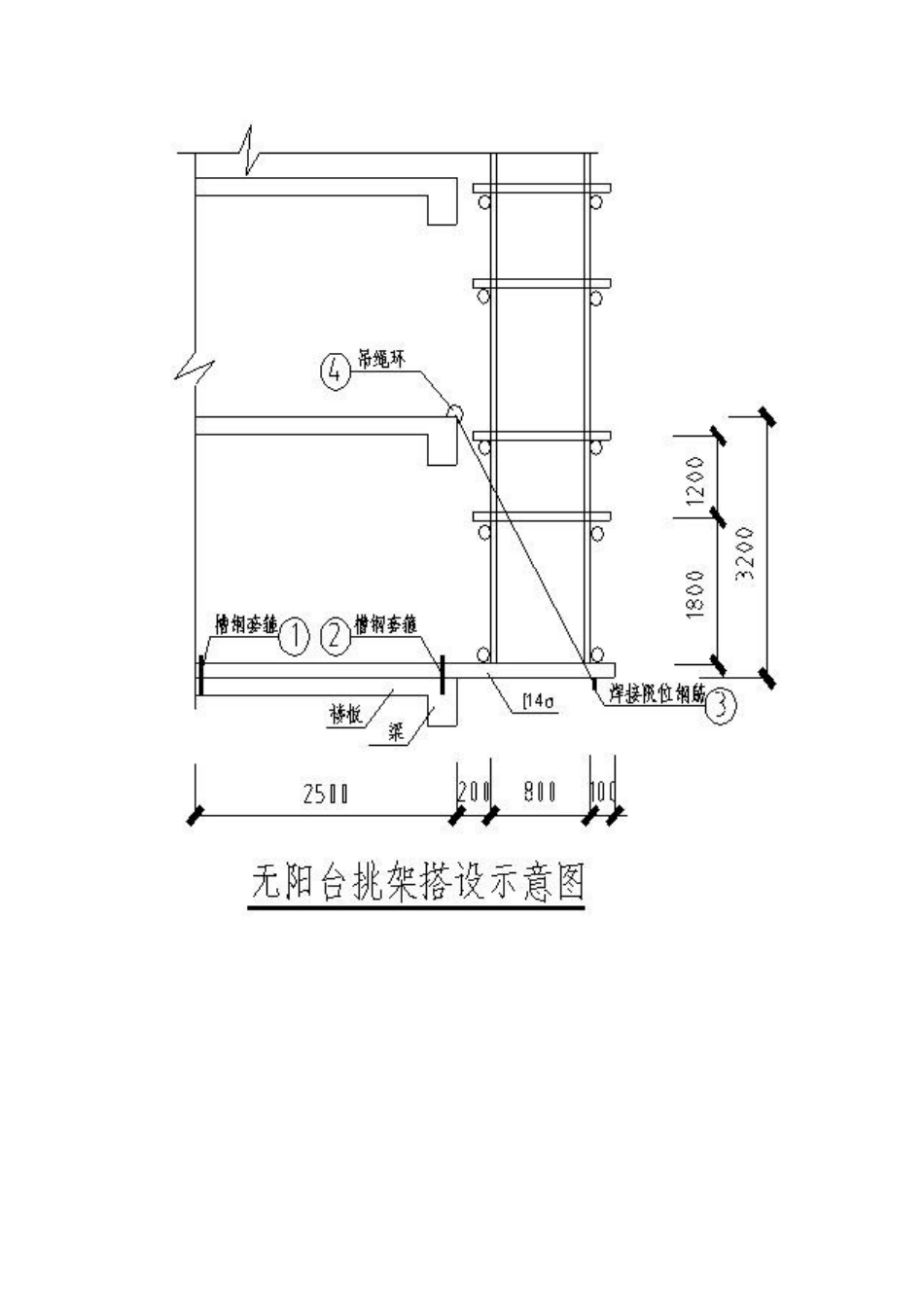

型钢外挑脚手架施工方案XX 工程公司年月日一、概述根据（JGJ59-99）《建筑施工安全检查标准》的要求，本工程外脚手架采纳[14a 型钢和[14b 型钢搭设扣件式钢管外架。结合本工程高度军职楼分二段随主体上升搭设，第一悬挑段由二层楼面搭设至七层楼面（标高 2.55~21.175m）,第二悬挑段由第八层楼面搭设到第十一层屋面女儿墙高以上 1.5m。团职楼参照军职楼搭设。二、脚手架设计1、外架宽度 800mm，距墙面 200mm，在横杆步距（高） 1800mm，立杆横距800mm，纵距 1500mm。型钢[14a 和[14b 型钢，槽钢作支撑钢梁，间距 1500mm,并分别在槽钢室内端部、室外悬挑部位、室外阳台根部加设 Φ20 双肢套箍，见无阳台挑架搭设示意图（[14a 槽钢）和阳台处挑架搭设示意图（[14b 槽钢）。梁端设钢丝绳反拉于上面结构层预埋吊环上。2、材料要求及准备① 槽钢（[14a 型钢 4.5m 长、[14b 型钢 7m 长）：无损伤，无老锈，材料符合 GB 标准，严格除锈，刷防锈漆两遍，面刷黄色调和漆待用。所有槽钢在两端及受力部分焊封角钢板加强。② 架管 Φ48 脚手架专用管,壁厚 3.5mm，无损伤,无老锈，材质符合 GB/T3092 标准。③ 钢丝绳：无损伤，毛刺，材质符合 GB8918—1996 标准。④ 扣件：无损伤，螺栓，螺母丝牙完整，无滑结现象，质量符合 GB15831 标准.⑤ 预埋吊环；HPB235（Q235）号热轧圆钢，外观无损伤，材质复检符合 HPB235 号钢材标准。⑥ 木架板：厚度 5cm，无黄心、腐朽、虫蛀、死结，材质符合 GB50206—2025 法律规范中Ⅱ级木材标准。架板梁端扎 10#铅丝待用。3、搭设如图: 注：钢丝绳必须采纳花篮螺栓配合绳卡拉紧牢固。已知条件：钢管质量38.4N/m扣件质量12.5N/个木架板质量350N/m2密目安全网5.5N/m2施工活载2000N/m2竹胶板（竹笆网） 100N/m2（计算时一个外挑段高度内按两个操作层计）荷载系数1、静载 1.2,活载 1.4荷载统计(恒载):立杆自重:P1=22.4×2×38.4=1720N大横杆自重:P2=1.5×12×2×38.4=1382N小横杆自重:P3=1.1×12×2×38.4=1014N扣件:P4=72×12.5=900N架板自重:P5=1.5×1.0×3×350=1575N安全立网自重:P6=1.5×19.2×5.5=158N立面竹笆自重:P7=1.5×1.2×100=180N安全平网自重:P8=1.5×3×5.5=25N剪力撑自重:P9=19.2×38.4=737N施工荷载:P10=1.5×0.8×2×2000=4800N荷载传递:P1、P2、P3、P4、P5、P8、P10 按均布分布传递,P6、P7、P9 按直接传递于外排立杆。N 内=1720+1382+1014+900+1575+25+4800...
