基础导墙电梯井后浇带集水井技术交底

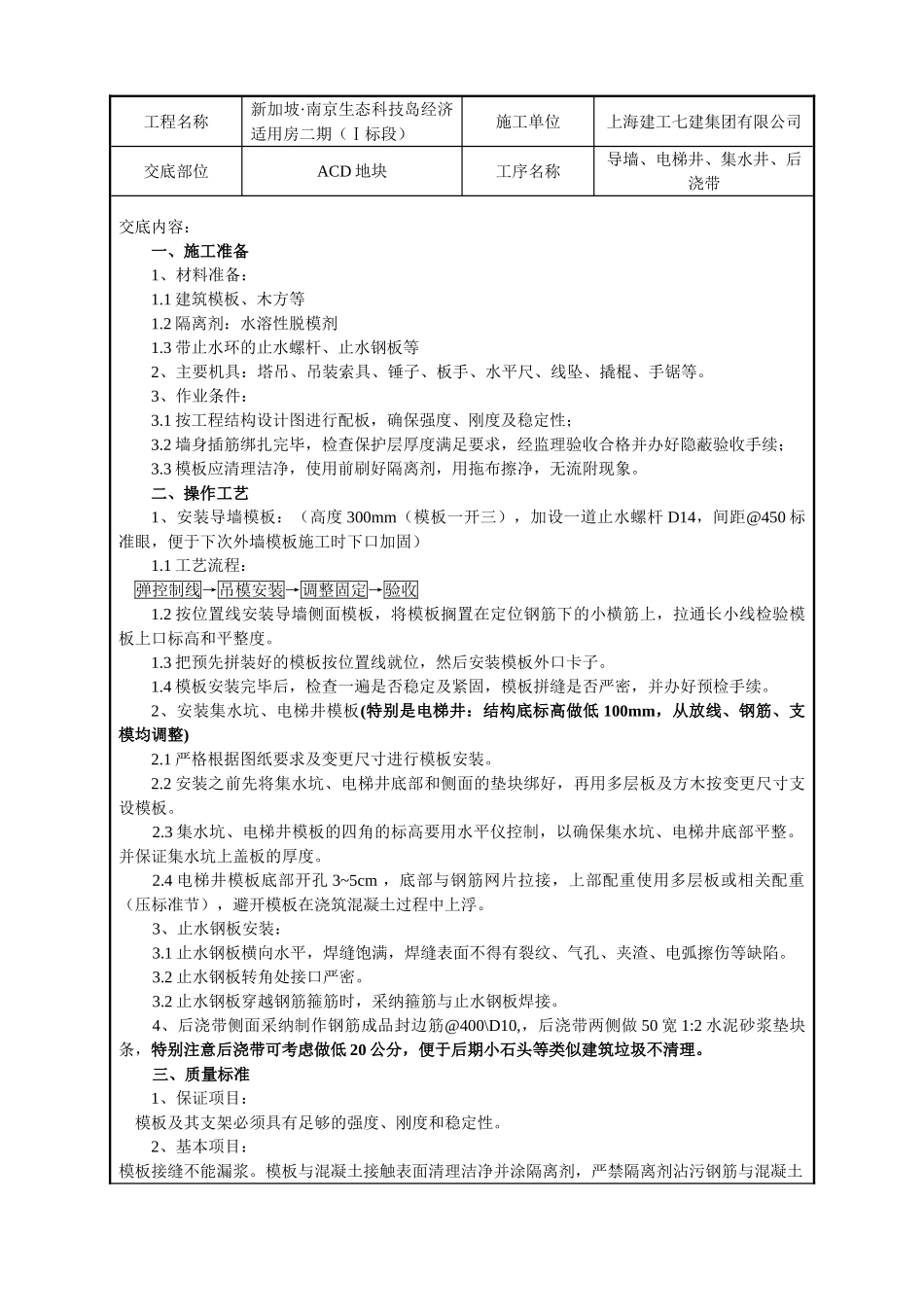

基础导墙电梯井后浇带集水井技术交底_第1页
1/2
基础导墙电梯井后浇带集水井技术交底_第2页
2/2
工程名称新加坡·南京生态科技岛经济适用房二期(Ⅰ标段)施工单位上海建工七建集团有限公司交底部位ACD 地块工序名称导墙、电梯井、集水井、后浇带交底内容:一、施工准备1、材料准备:1.1 建筑模板、木方等1.2 隔离剂:水溶性脱模剂1.3 带止水环的止水螺杆、止水钢板等2、主要机具:塔吊、吊装索具、锤子、板手、水平尺、线坠、撬棍、手锯等。3、作业条件:3.1 按工程结构设计图进行配板,确保强度、刚度及稳定性;3.2 墙身插筋绑扎完毕,检查保护层厚度满足要求,经监理验收合格并办好隐蔽验收手续;3.3 模板应清理洁净,使用前刷好隔离剂,用拖布擦净,无流附现象。二、操作工艺1、安装导墙模板:(高度 300mm(模板一开三),加设一道止水螺杆 D14,间距@450 标准眼,便于下次外墙模板施工时下口加固)1.1 工艺流程: 弹控制线→吊模安装→调整固定→验收1.2 按位置线安装导墙侧面模板,将模板搁置在定位钢筋下的小横筋上,拉通长小线检验模板上口标高和平整度。1.3 把预先拼装好的模板按位置线就位,然后安装模板外口卡子。1.4 模板安装完毕后,检查一遍是否稳定及紧固,模板拼缝是否严密,并办好预检手续。2、安装集水坑、电梯井模板(特别是电梯井:结构底标高做低 100mm,从放线、钢筋、支模均调整)2.1 严格根据图纸要求及变更尺寸进行模板安装。2.2 安装之前先将集水坑、电梯井底部和侧面的垫块绑好,再用多层板及方木按变更尺寸支设模板。2.3 集水坑、电梯井模板的四角的标高要用水平仪控制,以确保集水坑、电梯井底部平整。并保证集水坑上盖板的厚度。2.4 电梯井模板底部开孔 3~5cm ,底部与钢筋网片拉接,上部配重使用多层板或相关配重(压标准节),避开模板在浇筑混凝土过程中上浮。3、止水钢板安装:3.1 止水钢板横向水平,焊缝饱满,焊缝表面不得有裂纹、气孔、夹渣、电弧擦伤等缺陷。3.2 止水钢板转角处接口严密。3.2 止水钢板穿越钢筋箍筋时,采纳箍筋与止水钢板焊接。4、后浇带侧面采纳制作钢筋成品封边筋@400\D10,,后浇带两侧做 50 宽 1:2 水泥砂浆垫块条,特别注意后浇带可考虑做低 20 公分,便于后期小石头等类似建筑垃圾不清理。三、质量标准1、保证项目: 模板及其支架必须具有足够的强度、刚度和稳定性。2、基本项目:模板接缝不能漏浆。模板与混凝土接触表面清理洁净并涂隔离剂,严禁隔离剂沾污钢筋与混凝土工程名称新加坡·南京生态科技岛经济适用房二期(Ⅰ标段)施工单位上海建工七...
