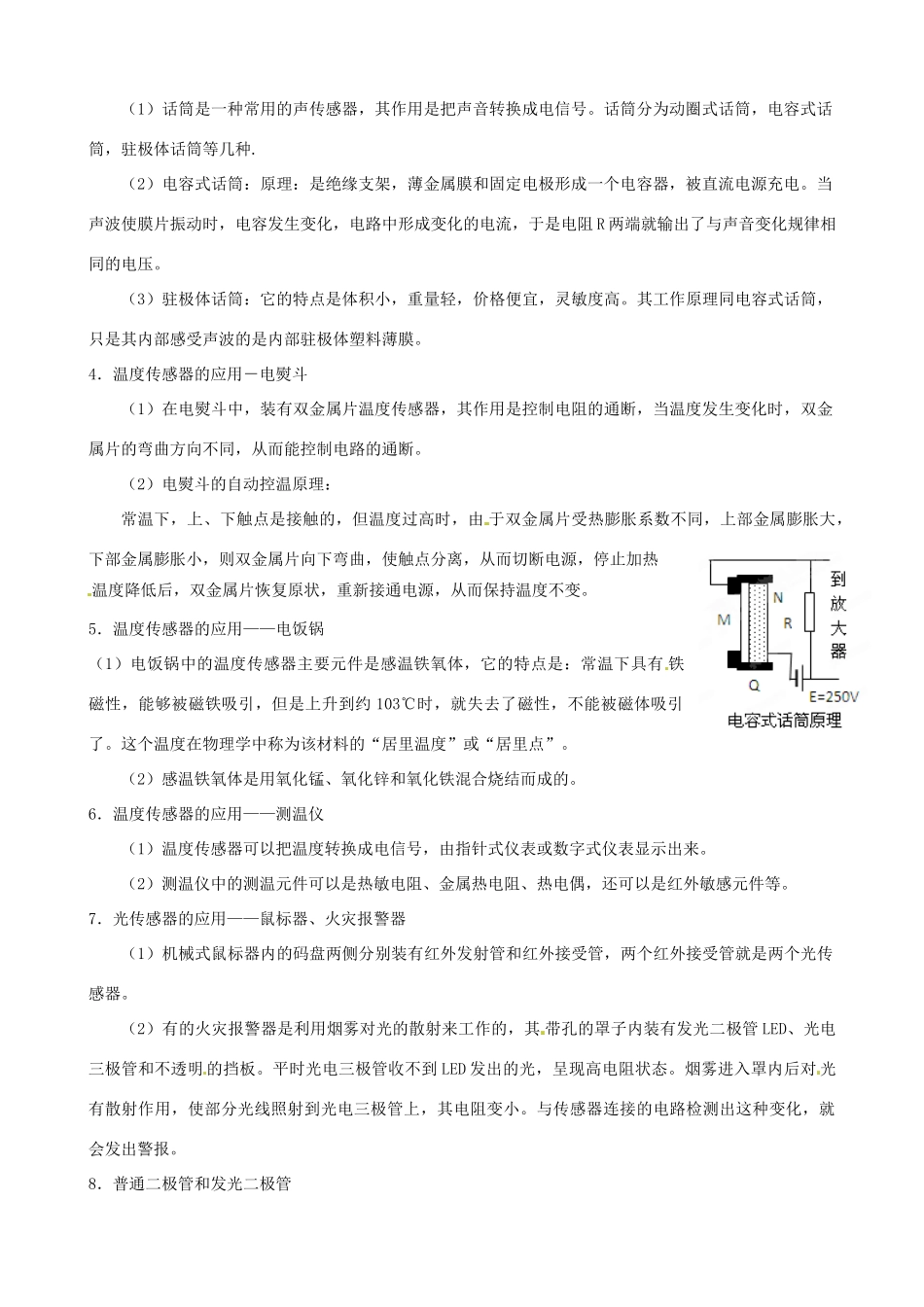

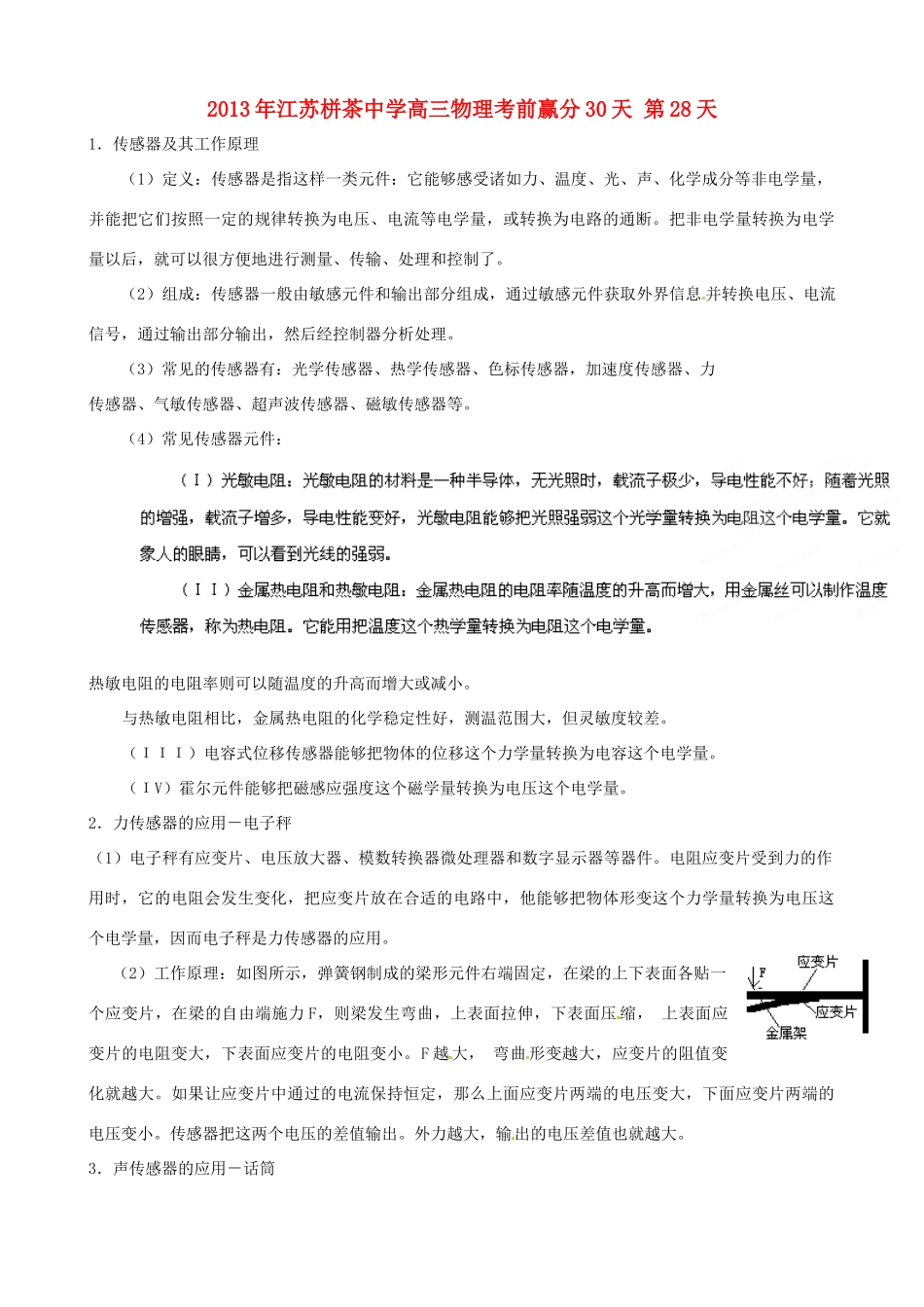

2013 年江苏栟茶中学高三物理考前赢分 30 天 第 28 天1．传感器及其工作原理（1）定义：传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。（2）组成：传感器一般由敏感元件和输出部分组成，通过敏感元件获取外界信息 并转换电压、电流信号，通过输出部分输出，然后经控制器分析处理。（3）常见的传感器有：光学传感器、热学传感器、色标传感器，加速度传感器、力传感器、气敏传感器、超声波传感器、磁敏传感器等。（4）常见传感器元件：热敏电阻的电阻率则可以随温度的升高而增大或减小。与热敏电阻相比，金属热电阻的化学稳定性好，测温范围大，但灵敏度较差。（ΙΙΙ）电容式位移传感器能够把物体的位移这个力学量转换为电容这个电学量。（ΙV）霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量。2．力传感器的应用－电子秤（1）电子秤有应变片、电压放大器、模数转换器微处理器和数字显示器等器件。电阻应变片受到力的作用时，它的电阻会发生变化，把应变片放在合适的电路中，他能够把物体形变这个力学量转换为电压这个电学量，因而电子秤是力传感器的应用。（2）工作原理：如图所示，弹簧钢制成的梁形元件右端固定，在梁的上下表面各贴一个应变片，在梁的自由端施力 F，则梁发生弯曲，上表面拉伸，下表面压 缩， 上表面应变片的电阻变大，下表面应变片的电阻变小。F 越 大， 弯曲 形变越大，应变片的阻值变化就越大。如果让应变片中通过的电流保持恒定，那么上面应变片两端的电压变大，下面应变片两端的电压变小。传感器把这两个电压的差值输出。外力越大，输出的电压差值也就越大。 3．声传感器的应用－话筒 （1）话筒是一种常用的声传感器，其作用是把声音转换成电信号。话筒分为动圈式话筒，电容式话筒，驻极体话筒等几种.（2）电容式话筒：原理：是绝缘支架，薄金属膜和固定电极形成一个电容器，被直流电源充电。当声波使膜片振动时，电容发生变化，电路中形成变化的电流，于是电阻 R 两端就输出了与声音变化规律相同的电压。（3）驻极体话筒：它的特点是体积小，重量轻，价格便宜，灵敏度高。其工作原理同电容式话筒，只是其内部感受声波的是内部驻极体塑料薄膜。4．温度传感器的应用－电熨斗（1）在电熨斗中，装有双金属片温...
