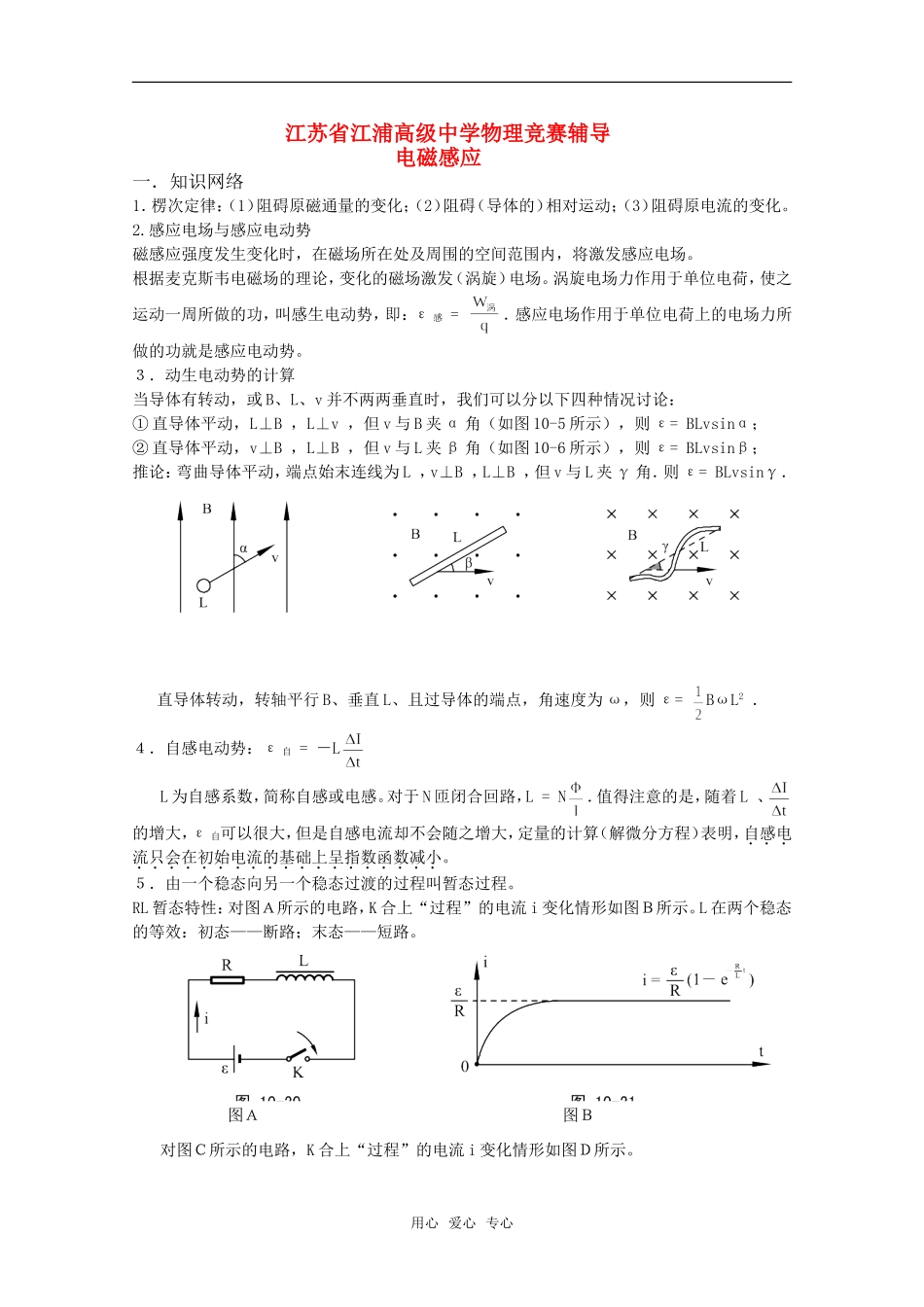

江苏省江浦高级中学高考物理竞赛辅导—电磁感应

江苏省江浦高级中学物理竞赛辅导电磁感应 一．知识网络1．楞次定律：（1）阻碍原磁通量的变化；（2）阻碍（导体的）相对运动；（3）阻碍原电流的变化。2.感应电场与感应电动势磁感应强度发生变化时，在磁场所在处及周围的空间范围内，将激发感应电场。根据麦克斯韦电磁场的理论，变化的磁场激发（涡旋）电场。涡旋电场力作用于单位电荷，使之运动一周所做的功，叫感生电动势，即：ε 感 = ．感应电场作用于单位电荷上的电场力所做的功就是感应电动势。３．动生电动势的计算当导体有转动，或 B、L、v 并不两两垂直时，我们可以分以下四种情况讨论：① 直导体平动，L⊥B ，L⊥v ，但 v 与 B 夹 α 角（如图 10-5 所示），则 ε= BLvsinα；② 直导体平动，v⊥B ，L⊥B ，但 v 与 L 夹 β 角（如图 10-6 所示），则 ε= BLvsinβ；推论：弯曲导体平动，端点始末连线为 L ，v⊥B ，L⊥B ，但 v 与 L 夹 γ 角．则 ε= BLvsinγ．③直导体转动，转轴平行 B、垂直 L、且过导体的端点，角速度为 ω，则 ε= BωL2 ．４．自感电动势：ε 自 = －LL 为自感系数，简称自感或电感。对于 N 匝闭合回路，L = N．值得注意的是，随着 L 、的增大，ε 自可以很大，但是自感电流却不会随之增大，定量的计算（解微分方程）表明，自感电流只会在初始电流的基础上呈指数函数减小。５．由一个稳态向另一个稳态过渡的过程叫暂态过程。RL 暂态特性：对图Ａ所示的电路，K 合上“过程”的电流 i 变化情形如图Ｂ所示。L 在两个稳态的等效：初态——断路；末态——短路。对图Ｃ所示的电路，K 合上“过程”的电流 i 变化情形如图Ｄ所示。用心 爱心 专心图Ａ图Ｂ2、RC 暂态特性：对图Ｅ所示的电路，K 合上“过程”，电容器的电压 UC变化情形如图Ｆ所示。C在两个稳态的等效：初态——短路；末态——断路。对图Ｇ所示的电路，K 合上“过程”，电容器的电压 UC变化情形如图Ｈ所示。二．典型例题例１．如图１所示，在平行、水平的金属导轨上有两根可以自由滚动的金属棒，当它们构成闭合回路正上方有一根条形磁铁向下运动时，两根金属棒会相互靠拢还是相互远离？〖答〗靠拢。 用心 爱心 专心图１图Ｃ图Ｄ图Ｅ图Ｆ图Ｇ图Ｈ例２．在图２所示的装置中，令变阻器 R 的触头向左移动，判断移动过程中线圈的感应电流的方向。【解说】法一：按部就班应用楞次定律；法二：应用“发电结果总是阻碍发电过程本...
