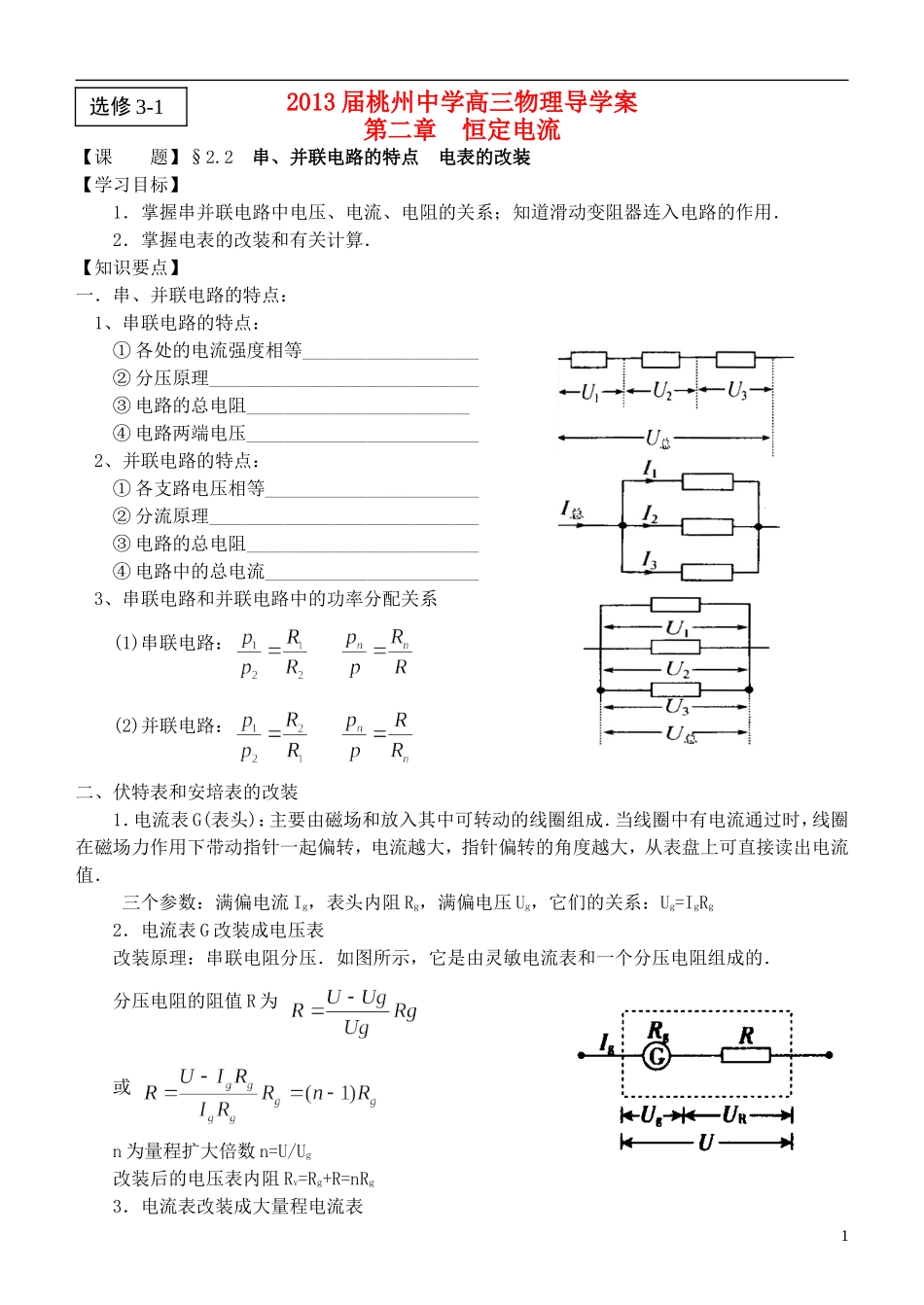

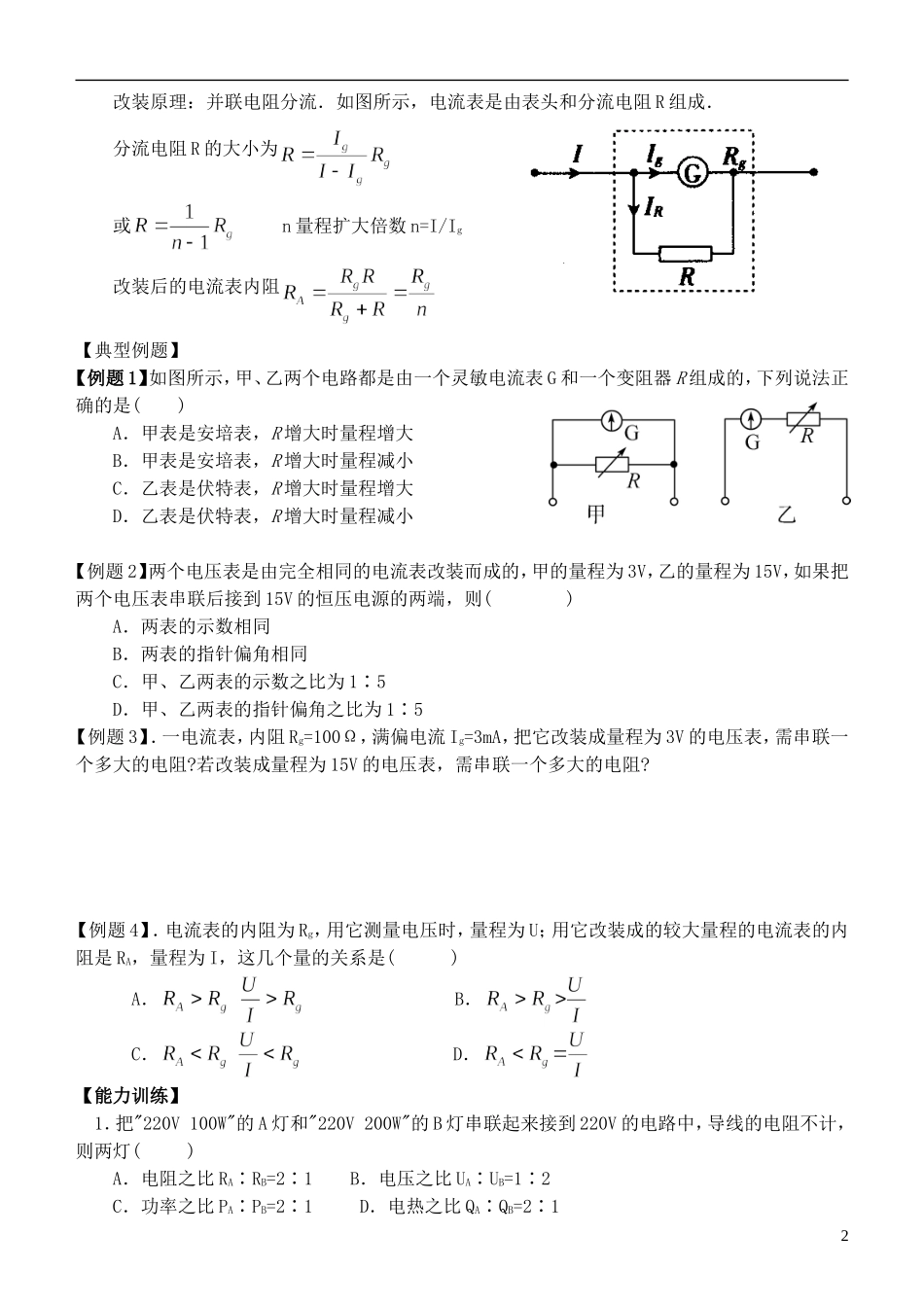

2013 届桃州中学高三物理导学案第二章 恒定电流【课 题】§2.2 串、并联电路的特点 电表的改装【学习目标】1．掌握串并联电路中电压、电流、电阻的关系；知道滑动变阻器连入电路的作用．2．掌握电表的改装和有关计算． 【知识要点】一．串、并联电路的特点：1、串联电路的特点：① 各处的电流强度相等___________________ ② 分压原理_____________________________③ 电路的总电阻________________________ ④ 电路两端电压_________________________2、并联电路的特点：① 各支路电压相等_______________________② 分流原理_____________________________③ 电路的总电阻_________________________④ 电路中的总电流_______________________3、串联电路和并联电路中的功率分配关系(1)串联电路：(2)并联电路：二、伏特表和安培表的改装1．电流表 G(表头)：主要由磁场和放入其中可转动的线圈组成．当线圈中有电流通过时，线圈在磁场力作用下带动指针一起偏转，电流越大，指针偏转的角度越大，从表盘上可直接读出电流值． 三个参数：满偏电流 Ig，表头内阻 Rg，满偏电压 Ug，它们的关系：Ug=IgRg 2．电流表 G 改装成电压表改装原理：串联电阻分压．如图所示，它是由灵敏电流表和一个分压电阻组成的．分压电阻的阻值 R 为 或 n 为量程扩大倍数 n=U/Ug改装后的电压表内阻 Rv=Rg+R=nRg3．电流表改装成大量程电流表1选修 3-1改装原理：并联电阻分流．如图所示，电流表是由表头和分流电阻 R 组成．分流电阻 R 的大小为 或 n 量程扩大倍数 n=I/Ig 改装后的电流表内阻【典型例题】【例题 1】如图所示，甲、乙两个电路都是由一个灵敏电流表 G 和一个变阻器 R 组成的，下列说法正确的是( )A．甲表是安培表，R 增大时量程增大B．甲表是安培表，R 增大时量程减小C．乙表是伏特表，R 增大时量程增大D．乙表是伏特表，R 增大时量程减小【例题 2】两个电压表是由完全相同的电流表改装而成的，甲的量程为 3V，乙的量程为 15V，如果把两个电压表串联后接到 15V 的恒压电源的两端，则( )A．两表的示数相同B．两表的指针偏角相同C．甲、乙两表的示数之比为 1∶5D．甲、乙两表的指针偏角之比为 1∶5【例题 3】．一电流表，内阻 Rg=100Ω，满偏电流 Ig=3mA，把它改装成量程为 3V 的电压表，需串联一个多大的电阻?若改装成量程为 15V 的电压表，需串联一个多大的电阻?【例题 4】．电流表的内阻为 R...
