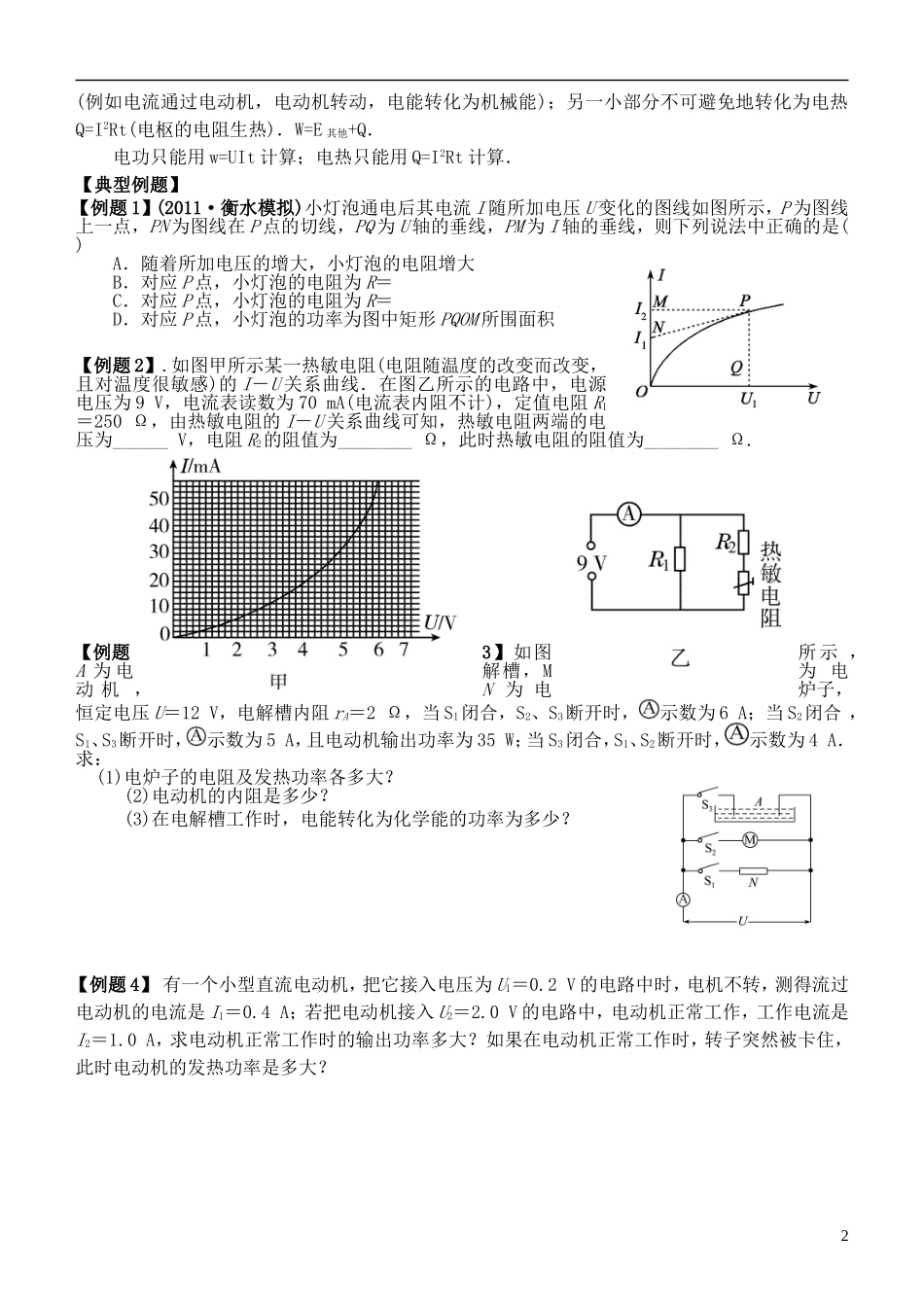

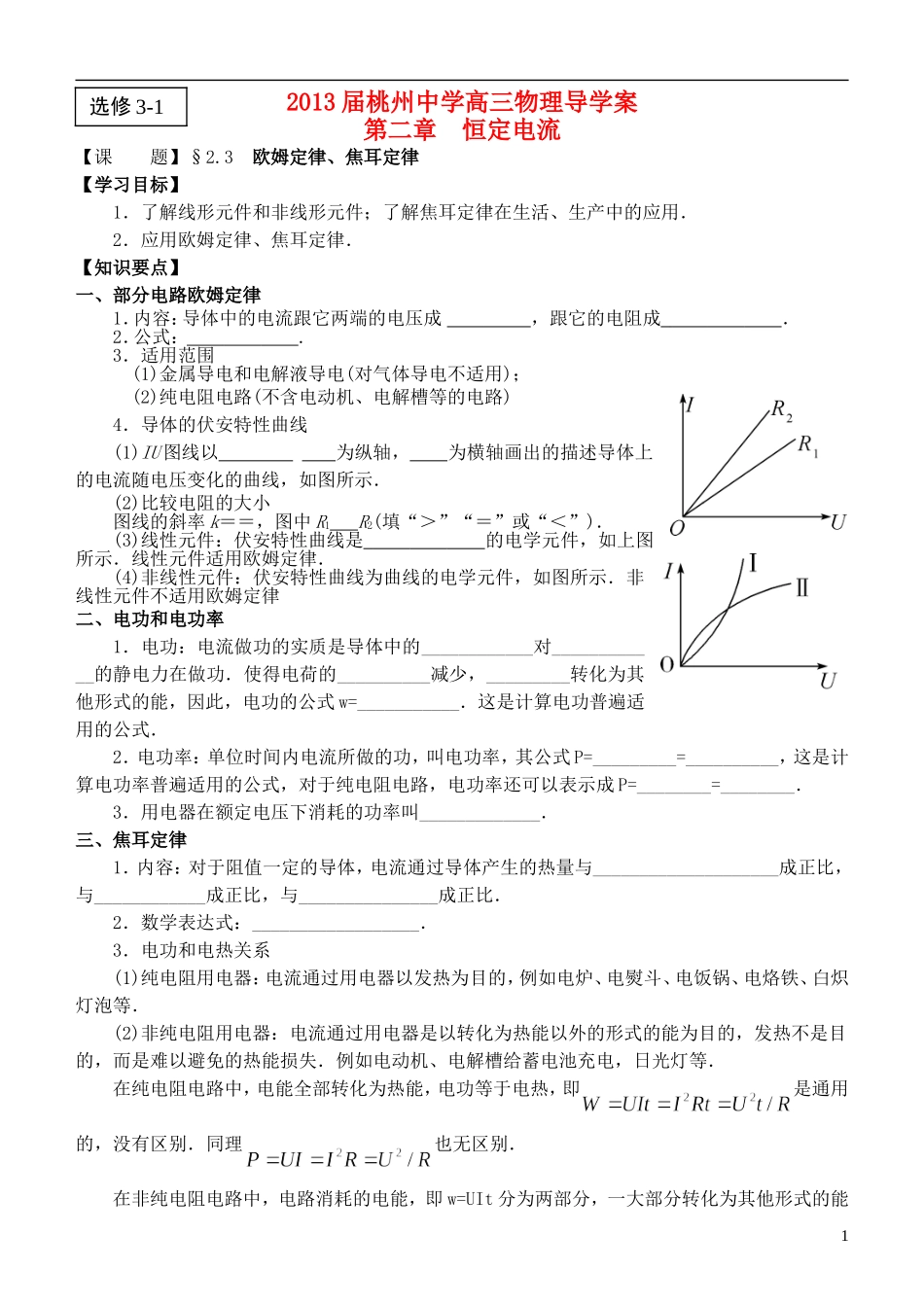

2013 届桃州中学高三物理导学案第二章 恒定电流【课 题】§2.3 欧姆定律、焦耳定律【学习目标】 1．了解线形元件和非线形元件；了解焦耳定律在生活、生产中的应用．2．应用欧姆定律、焦耳定律．【知识要点】一、部分电路欧姆定律1．内容：导体中的电流跟它两端的电压成 ，跟它的电阻成 ．2．公式： .3．适用范围(1)金属导电和电解液导电(对气体导电不适用)；(2)纯电阻电路(不含电动机、电解槽等的电路)4．导体的伏安特性曲线(1)IU 图线以 为纵轴， 为横轴画出的描述导体上的电流随电压变化的曲线，如图所示．(2)比较电阻的大小图线的斜率 k＝＝，图中 R1 R2(填“＞”“＝”或“＜”)．(3)线性元件：伏安特性曲线是 的电学元件，如上图所示．线性元件适用欧姆定律．(4)非线性元件：伏安特性曲线为曲线的电学元件，如图所示．非线性元件不适用欧姆定律二、电功和电功率1．电功：电流做功的实质是导体中的____________对____________的静电力在做功．使得电荷的__________减少，_________转化为其他形式的能，因此，电功的公式 w=___________．这是计算电功普遍适用的公式．2．电功率：单位时间内电流所做的功，叫电功率，其公式 P=_________=__________，这是计算电功率普遍适用的公式，对于纯电阻电路，电功率还可以表示成 P=________=________．3．用电器在额定电压下消耗的功率叫_____________．三、焦耳定律1．内容：对于阻值一定的导体，电流通过导体产生的热量与____________________成正比，与____________成正比，与_______________成正比．2．数学表达式：__________________．3．电功和电热关系(1)纯电阻用电器：电流通过用电器以发热为目的，例如电炉、电熨斗、电饭锅、电烙铁、白炽灯泡等．(2)非纯电阻用电器：电流通过用电器是以转化为热能以外的形式的能为目的，发热不是目的，而是难以避免的热能损失．例如电动机、电解槽给蓄电池充电，日光灯等．在纯电阻电路中，电能全部转化为热能，电功等于电热，即是通用的，没有区别．同理也无区别．在非纯电阻电路中，电路消耗的电能，即 w=UIt 分为两部分，一大部分转化为其他形式的能1选修 3-1(例如电流通过电动机，电动机转动，电能转化为机械能)；另一小部分不可避免地转化为电热Q=I2Rt(电枢的电阻生热)．W=E 其他+Q．电功只能用 w=UIt 计算；电热只能用 Q=I2Rt 计算．【典型例题】【例题 1】(2011·衡水模拟)小灯泡通电后其电流 I 随所加电压 U 变化的图...
