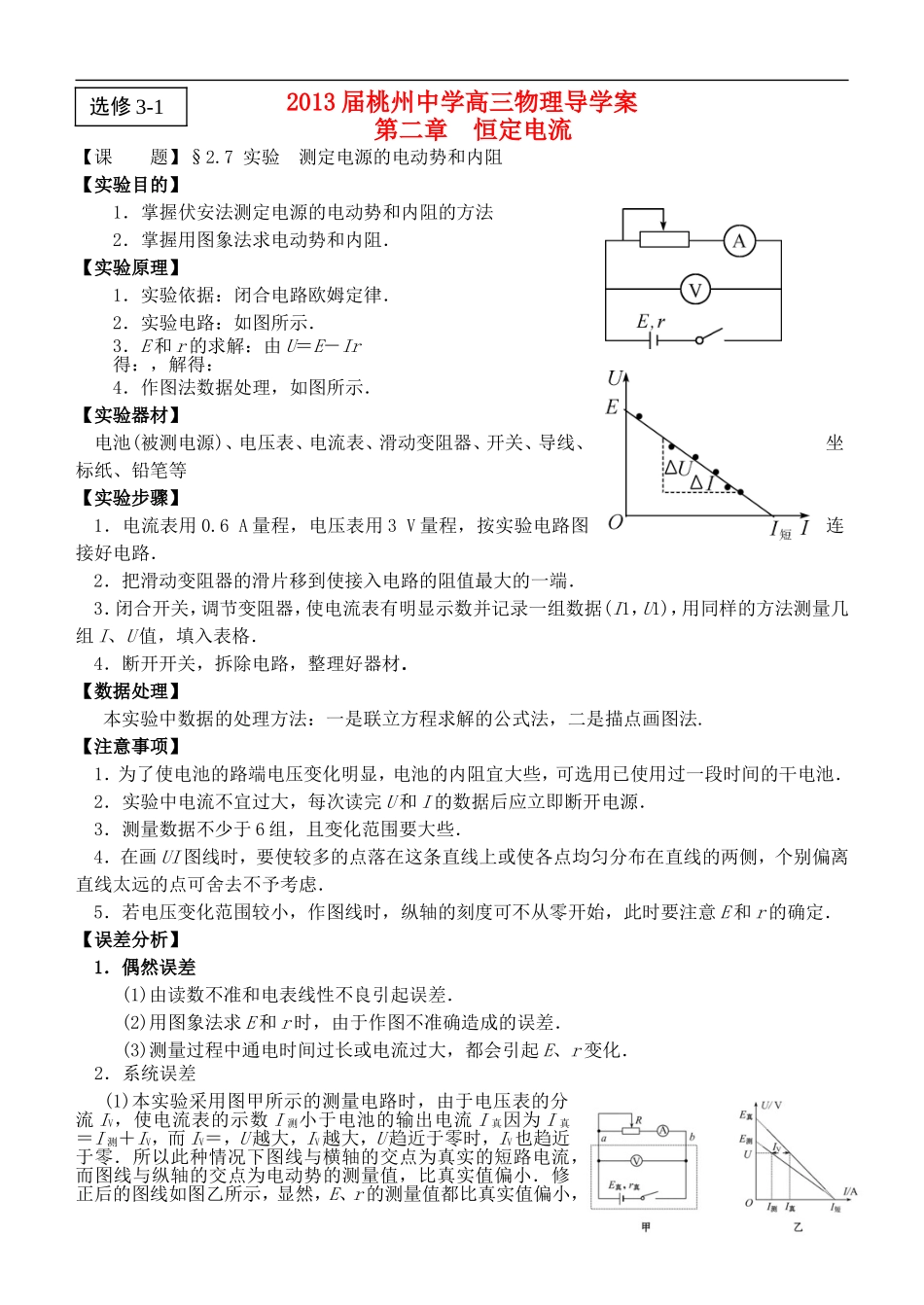

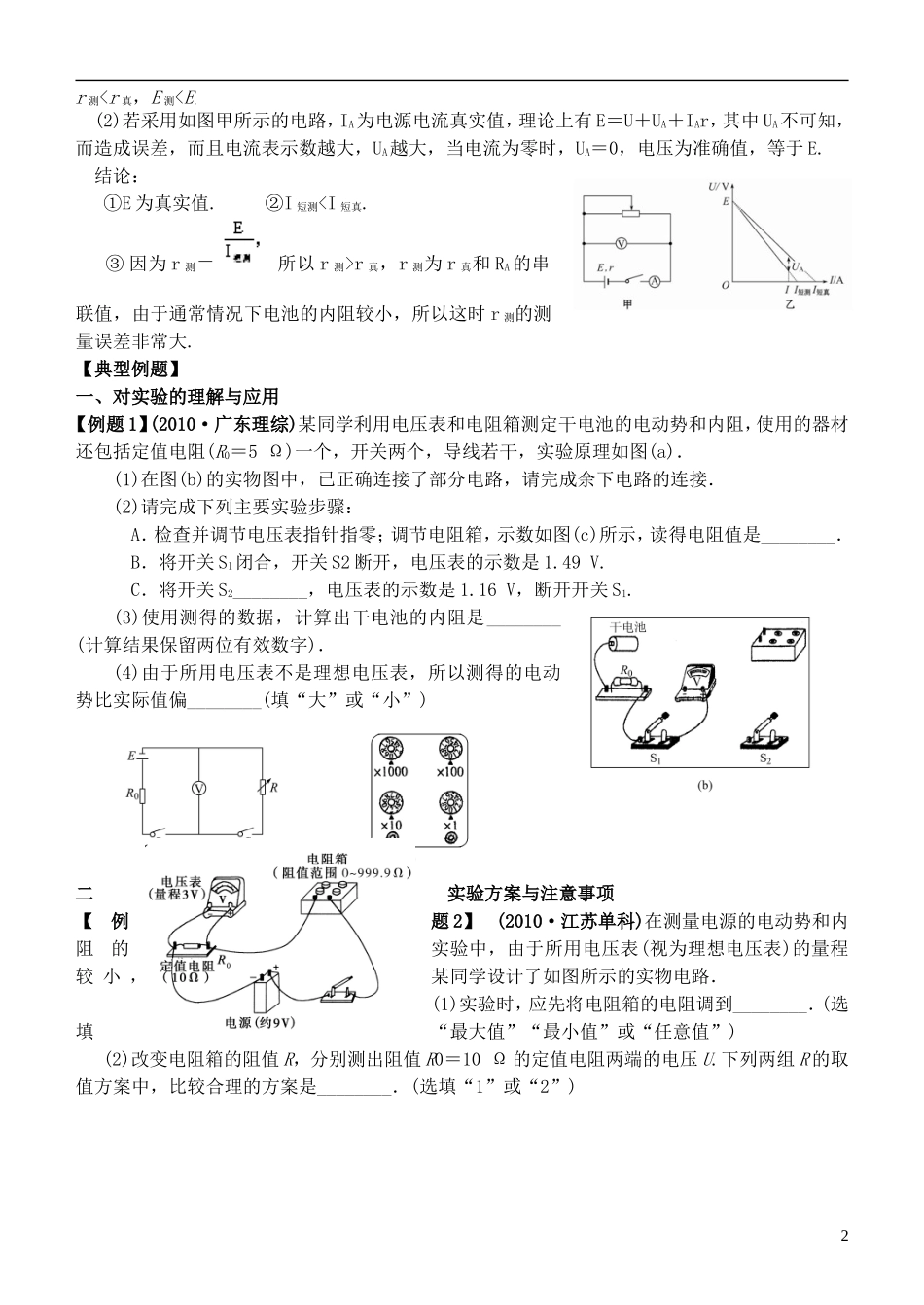

2013 届桃州中学高三物理导学案第二章 恒定电流【课 题】§2.7 实验 测定电源的电动势和内阻【实验目的】1．掌握伏安法测定电源的电动势和内阻的方法2．掌握用图象法求电动势和内阻．【实验原理】1．实验依据：闭合电路欧姆定律．2．实验电路：如图所示．3．E 和 r 的求解：由 U＝E－Ir得：，解得：4．作图法数据处理，如图所示．【实验器材】电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔等【实验步骤】1．电流表用 0.6 A 量程，电压表用 3 V 量程，按实验电路图连接好电路．2．把滑动变阻器的滑片移到使接入电路的阻值最大的一端．3．闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1，U1)，用同样的方法测量几组 I、U 值，填入表格．4．断开开关，拆除电路，整理好器材．【数据处理】本实验中数据的处理方法：一是联立方程求解的公式法，二是描点画图法.【注意事项】1．为了使电池的路端电压变化明显，电池的内阻宜大些，可选用已使用过一段时间的干电池．2．实验中电流不宜过大，每次读完 U 和 I 的数据后应立即断开电源．3．测量数据不少于 6 组，且变化范围要大些．4．在画 UI 图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，个别偏离直线太远的点可舍去不予考虑．5．若电压变化范围较小，作图线时，纵轴的刻度可不从零开始，此时要注意 E 和 r 的确定．【误差分析】1．偶然误差(1)由读数不准和电表线性不良引起误差．(2)用图象法求 E 和 r 时，由于作图不准确造成的误差．(3)测量过程中通电时间过长或电流过大，都会引起 E、r 变化．2．系统误差(1)本实验采用图甲所示的测量电路时，由于电压表的分流 IV，使电流表的示数 I 测小于电池的输出电流 I 真因为 I 真＝I 测＋IV，而 IV＝，U 越大，IV越大，U 趋近于零时，IV也趋近于零．所以此种情况下图线与横轴的交点为真实的短路电流，而图线与纵轴的交点为电动势的测量值，比真实值偏小．修正后的图线如图乙所示，显然，E、r 的测量值都比真实值偏小，1选修 3-1r 测r 真，r 测为 r 真和 RA ...
