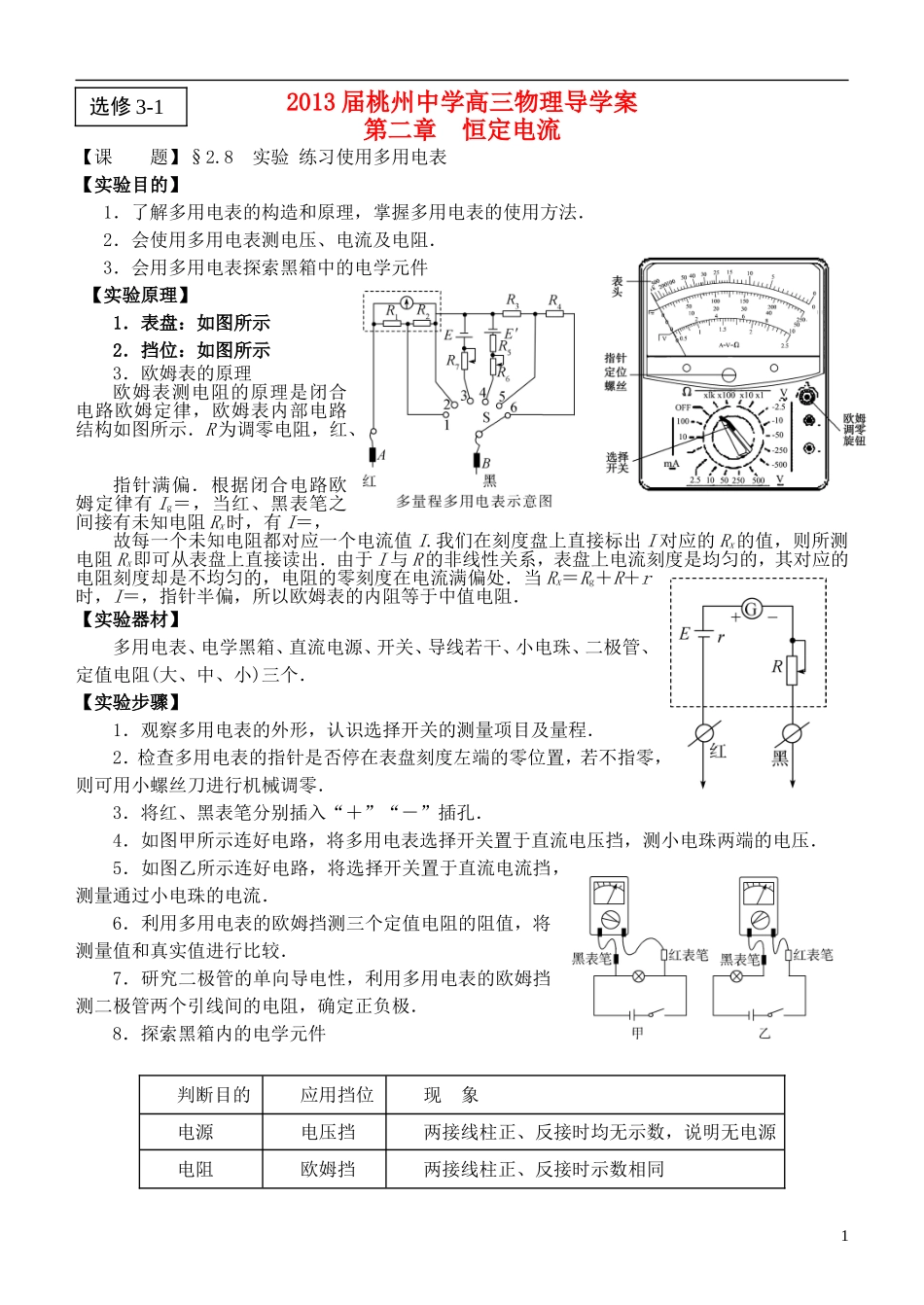

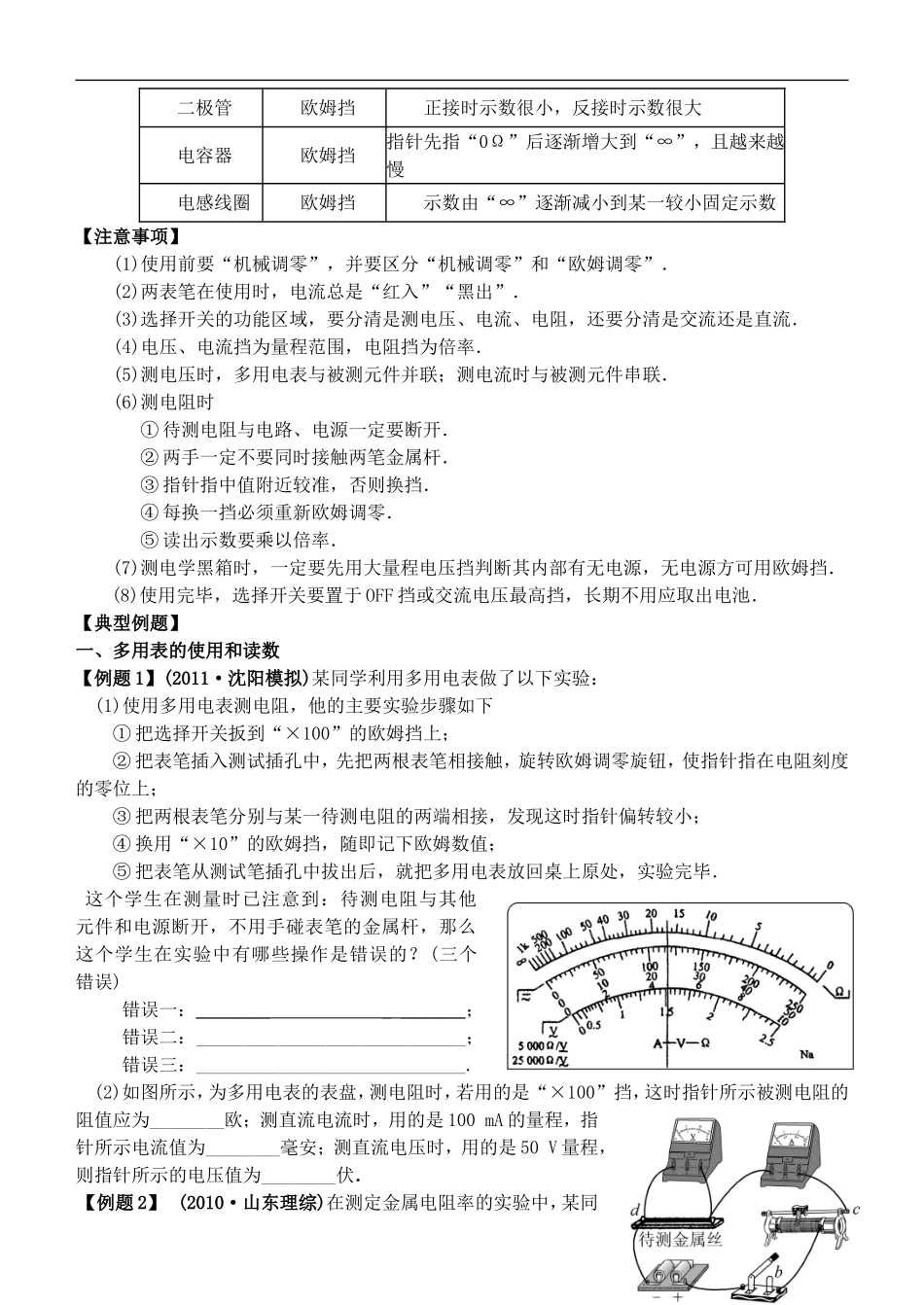

2013 届桃州中学高三物理导学案第二章 恒定电流【课 题】§2.8 实验 练习使用多用电表【实验目的】1.了解多用电表的构造和原理,掌握多用电表的使用方法.2.会使用多用电表测电压、电流及电阻.3.会用多用电表探索黑箱中的电学元件 【实验原理】1.表盘:如图所示2.挡位:如图所示3.欧姆表的原理欧姆表测电阻的原理是闭合电路欧姆定律,欧姆表内部电路结构如图所示.R 为调零电阻,红、指针满偏.根据闭合电路欧姆定律有 Ig=,当红、黑表笔之间接有未知电阻 Rx时,有 I=,故每一个未知电阻都对应一个电流值 I.我们在刻度盘上直接标出 I 对应的 Rx的值,则所测电阻 Rx即可从表盘上直接读出.由于 I 与 R 的非线性关系,表盘上电流刻度是均匀的,其对应的电阻刻度却是不均匀的,电阻的零刻度在电流满偏处.当 Rx=Rg+R+r时,I=,指针半偏,所以欧姆表的内阻等于中值电阻.【实验器材】多用电表、电学黑箱、直流电源、开关、导线若干、小电珠、二极管、定值电阻(大、中、小)三个.【实验步骤】1.观察多用电表的外形,认识选择开关的测量项目及量程.2.检查多用电表的指针是否停在表盘刻度左端的零位置,若不指零,则可用小螺丝刀进行机械调零.3.将红、黑表笔分别插入“+”“-”插孔.4.如图甲所示连好电路,将多用电表选择开关置于直流电压挡,测小电珠两端的电压.5.如图乙所示连好电路,将选择开关置于直流电流挡,测量通过小电珠的电流.6.利用多用电表的欧姆挡测三个定值电阻的阻值,将测量值和真实值进行比较.7.研究二极管的单向导电性,利用多用电表的欧姆挡测二极管两个引线间的电阻,确定正负极.8.探索黑箱内的电学元件判断目的应用挡位现 象电源电压挡两接线柱正、反接时均无示数,说明无电源电阻欧姆挡两接线柱正、反接时示数相同1选修 3-1二极管欧姆挡正接时示数很小,反接时示数很大电容器欧姆挡指针先指“0Ω”后逐渐增大到“∞”,且越来越慢电感线圈欧姆挡示数由“∞”逐渐减小到某一较小固定示数【注意事项】(1)使用前要“机械调零”,并要区分“机械调零”和“欧姆调零”.(2)两表笔在使用时,电流总是“红入”“黑出”.(3)选择开关的功能区域,要分清是测电压、电流、电阻,还要分清是交流还是直流.(4)电压、电流挡为量程范围,电阻挡为倍率.(5)测电压时,多用电表与被测元件并联;测电流时与被测元件串联.(6)测电阻时① 待测电阻与电路、电源一定要断开.② 两手一定不要同时...
