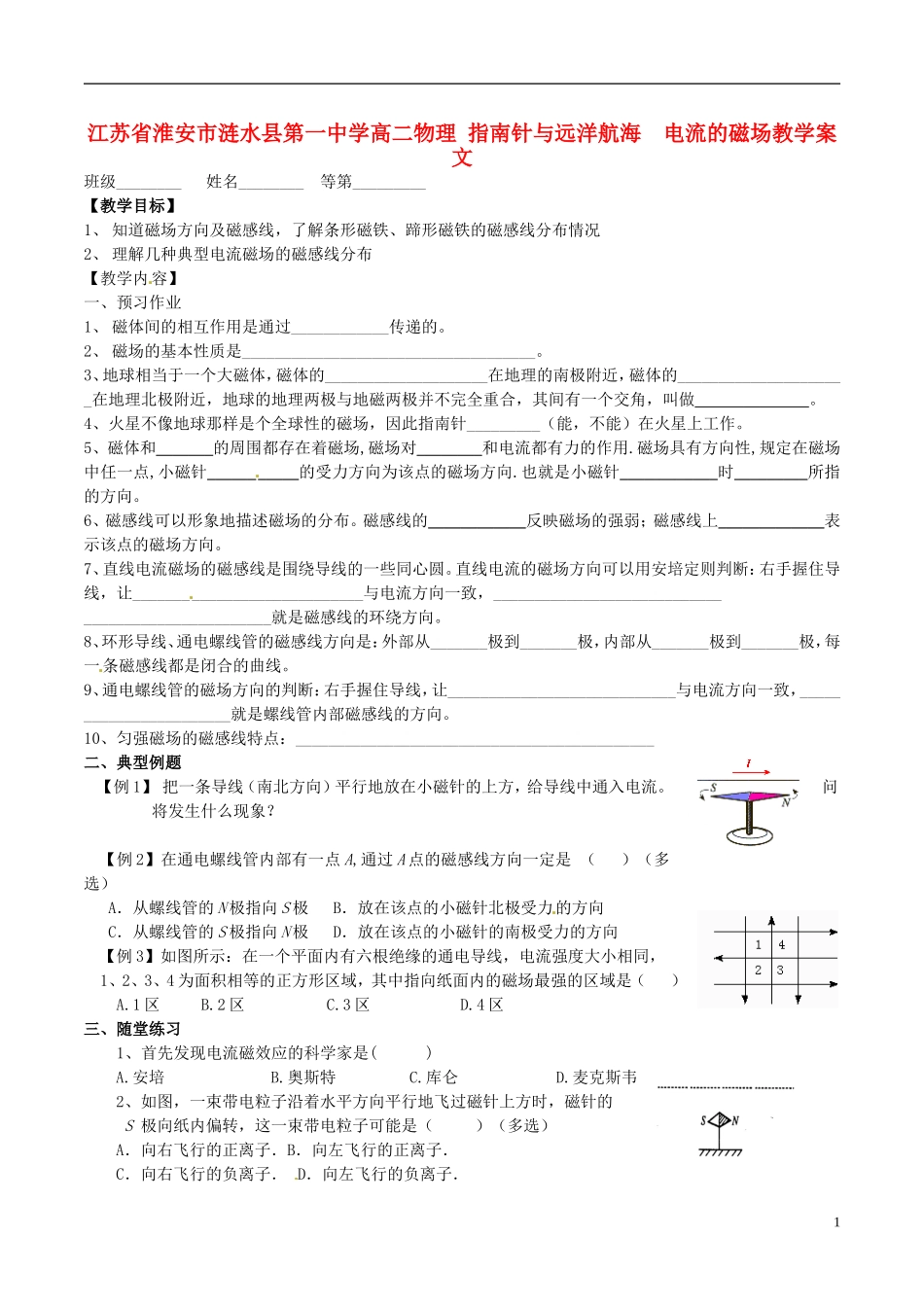

江苏省淮安市涟水县第一中学高二物理 指南针与远洋航海 电流的磁场教学案 文班级________ 姓名________ 等第_________【教学目标】1、 知道磁场方向及磁感线,了解条形磁铁、蹄形磁铁的磁感线分布情况2、 理解几种典型电流磁场的磁感线分布【教学内容】一、预习作业1、 磁体间的相互作用是通过____________传递的。2、 磁场的基本性质是____________________________________。3、地球相当于一个大磁体,磁体的____________________在地理的南极附近,磁体的_____________________在地理北极附近,地球的地理两极与地磁两极并不完全重合,其间有一个交角,叫做______________。4、火星不像地球那样是个全球性的磁场,因此指南针_________(能,不能)在火星上工作。5、磁体和_______的周围都存在着磁场,磁场对________和电流都有力的作用.磁场具有方向性,规定在磁场中任一点,小磁针___________的受力方向为该点的磁场方向.也就是小磁针____________时_________所指的方向。6、磁感线可以形象地描述磁场的分布。磁感线的____________反映磁场的强弱;磁感线上_____________表示该点的磁场方向。7、直线电流磁场的磁感线是围绕导线的一些同心圆。直线电流的磁场方向可以用安培定则判断:右手握住导线,让____________________________与电流方向一致,___________________________________________________就是磁感线的环绕方向。8、环形导线、通电螺线管的磁感线方向是:外部从_______极到_______极,内部从_______极到_______极,每一条磁感线都是闭合的曲线。9、通电螺线管的磁场方向的判断:右手握住导线,让____________________________与电流方向一致,_______________________就是螺线管内部磁感线的方向。10、匀强磁场的磁感线特点:____________________________________________二、典型例题【例 1】 把一条导线(南北方向)平行地放在小磁针的上方,给导线中通入电流。问将发生什么现象?【例 2】在通电螺线管内部有一点 A,通过 A 点的磁感线方向一定是 ( )(多选) A.从螺线管的 N 极指向 S 极 B.放在该点的小磁针北极受力的方向C.从螺线管的 S 极指向 N 极 D.放在该点的小磁针的南极受力的方向 【例 3】如图所示:在一个平面内有六根绝缘的通电导线,电流强度大小相同,1、2、3、4 为面积相等的正方形区域,其中指向纸面内的磁场最强的区域是( ) A.1 区 B.2 区 C.3 区 D.4 区三、随堂...
