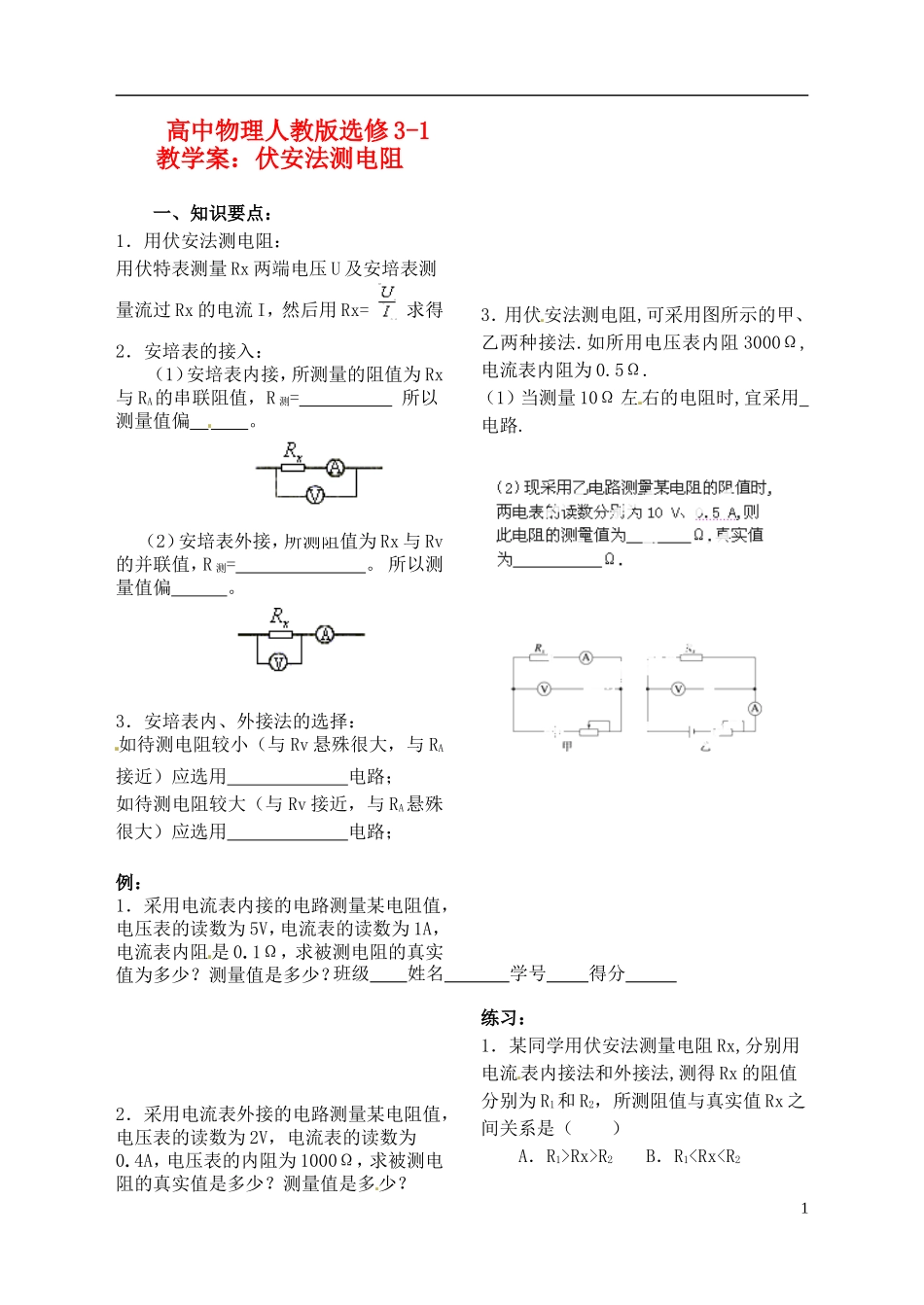

高中物理人教版选修 3-1教学案：伏安法测电阻一、知识要点：1．用伏安法测电阻：用伏特表测量 Rx 两端电压 U 及安培表测量流过 Rx 的电流 I，然后用 Rx= 求得2．安培表的接入：（1）安培表内接，所测量的阻值为 Rx与 RA的串联阻值，R 测= 所以测量值偏 。（2）安培表外接，所测阻值为 Rx 与 Rv的并联值，R 测= 。 所以测量值偏 。3．安培表内、外接法的选择：如待测电阻较小（与 Rv 悬殊很大，与 RA接近）应选用 电路；如待测电阻较大（与 Rv 接近，与 RA悬殊很大）应选用 电路；例：1．采用电流表内接的电路测量某电阻值，电压表的读数为 5V，电流表的读数为 1A，电流表内阻是 0.1Ω，求被测电阻的真实值为多少？测量值是多少？2．采用电流表外接的电路测量某电阻值，电压表的读数为 2V，电流表的读数为0.4A，电压表的内阻为 1000Ω，求被测电阻的真实值是多少？测量值是多少？3．用伏安法测电阻,可采用图所示的甲、乙两种接法.如所用电压表内阻 3000Ω,电流表内阻为 0.5Ω.（1）当测量 10Ω 左右的电阻时,宜采用 电路.练习：1．某同学用伏安法测量电阻 Rx,分别用电流表内接法和外接法,测得 Rx 的阻值分别为 R1和 R2，所测阻值与真实值 Rx 之间关系是（ ）A．R1>Rx>R2 B．R1R2>Rx D．R1
