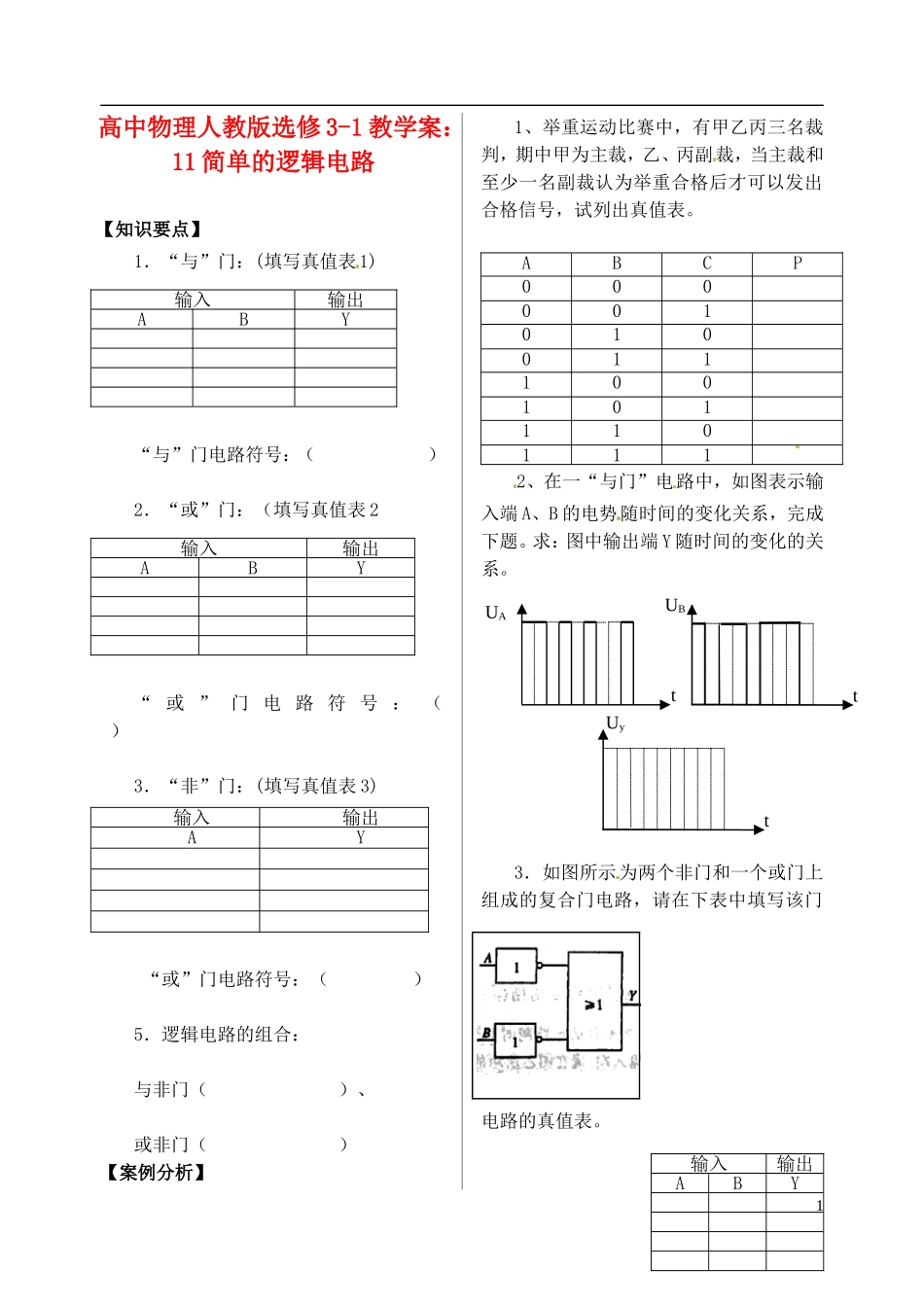

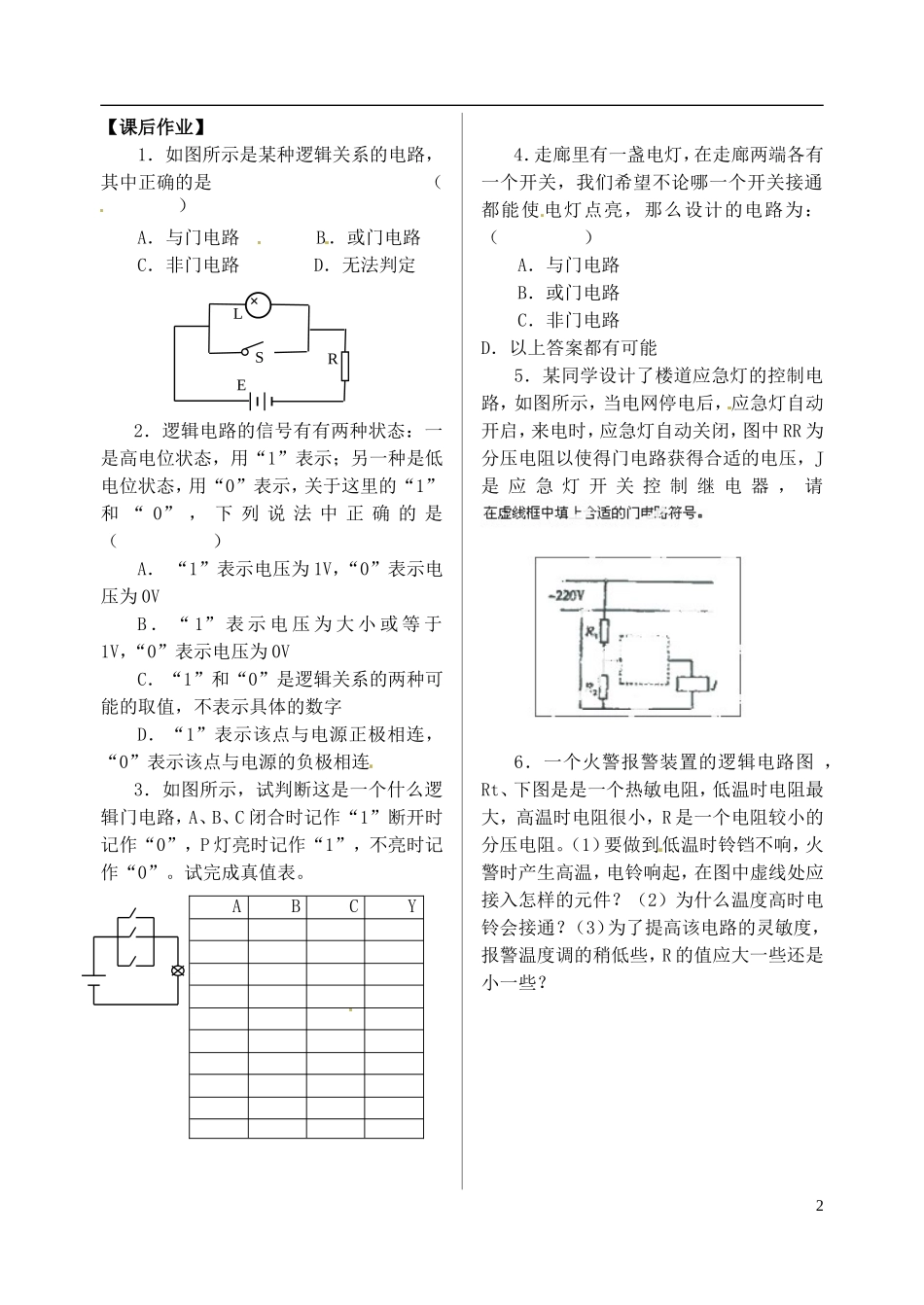

高中物理人教版选修 3-1 教学案：11 简单的逻辑电路【知识要点】1．“与”门：(填写真值表1)“与”门电路符号：（ ）2．“或”门：（填写真值表 2 “ 或 ” 门 电 路 符 号 ： （ ）3．“非”门：(填写真值表 3) “或”门电路符号：（ ）5．逻辑电路的组合：与非门（ ）、或非门（ ）【案例分析】1、举重运动比赛中，有甲乙丙三名裁判，期中甲为主裁，乙、丙副裁，当主裁和至少一名副裁认为举重合格后才可以发出合格信号，试列出真值表。2、在一“与门”电路中，如图表示输入端 A、B 的电势随时间的变化关系，完成下题。求：图中输出端 Y 随时间的变化的关系。3．如图所示为两个非门和一个或门上组成的复合门电路，请在下表中填写该门电路的真值表。输入输出ABY输入输出ABY输入输出AYABCP000001010011100101110111输入输出ABY1UAtUBttUy【课后作业】1．如图所示是某种逻辑关系的电路，其中正确的是 （ ）A．与门电路 B．或门电路C．非门电路 D．无法判定2．逻辑电路的信号有有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示，关于这里的“1”和 “ 0” ， 下 列 说 法 中 正 确 的 是 （ ）A． “1”表示电压为 1V，“0”表示电压为 0VB ． “ 1” 表 示 电 压 为 大 小 或 等 于1V，“0”表示电压为 0VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源的负极相连3．如图所示，试判断这是一个什么逻辑门电路，A、B、C 闭合时记作“1”断开时记作“0”，P 灯亮时记作“1”，不亮时记作“0”。试完成真值表。4．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使 电灯点亮，那么设计的电路为： （ ）A．与门电路 B．或门电路C．非门电路D．以上答案都有可能5．某同学设计了楼道应急灯的控制电路，如图所示，当电网停电后，应急灯自动开启，来电时，应急灯自动关闭，图中 RR 为分压电阻以使得门电路获得合适的电压，J是 应 急 灯 开 关 控 制 继 电 器 ， 请6．一个火警报警装置的逻辑电路图 ，Rt、下图是是一个热敏电阻，低温时电阻最大，高温时电阻很小，R 是一个电阻较小的分压电阻。（1）要做到低温时铃铛不响，火警时产生高温，电铃响起，在图中虚线处应接入怎样的元件？（2）为什么温度高时电铃会接通？（3）为了提高该电路的灵敏度，报警温度调的稍低些，R 的值应大一些还是小一些？ ABCY]2×RESL
