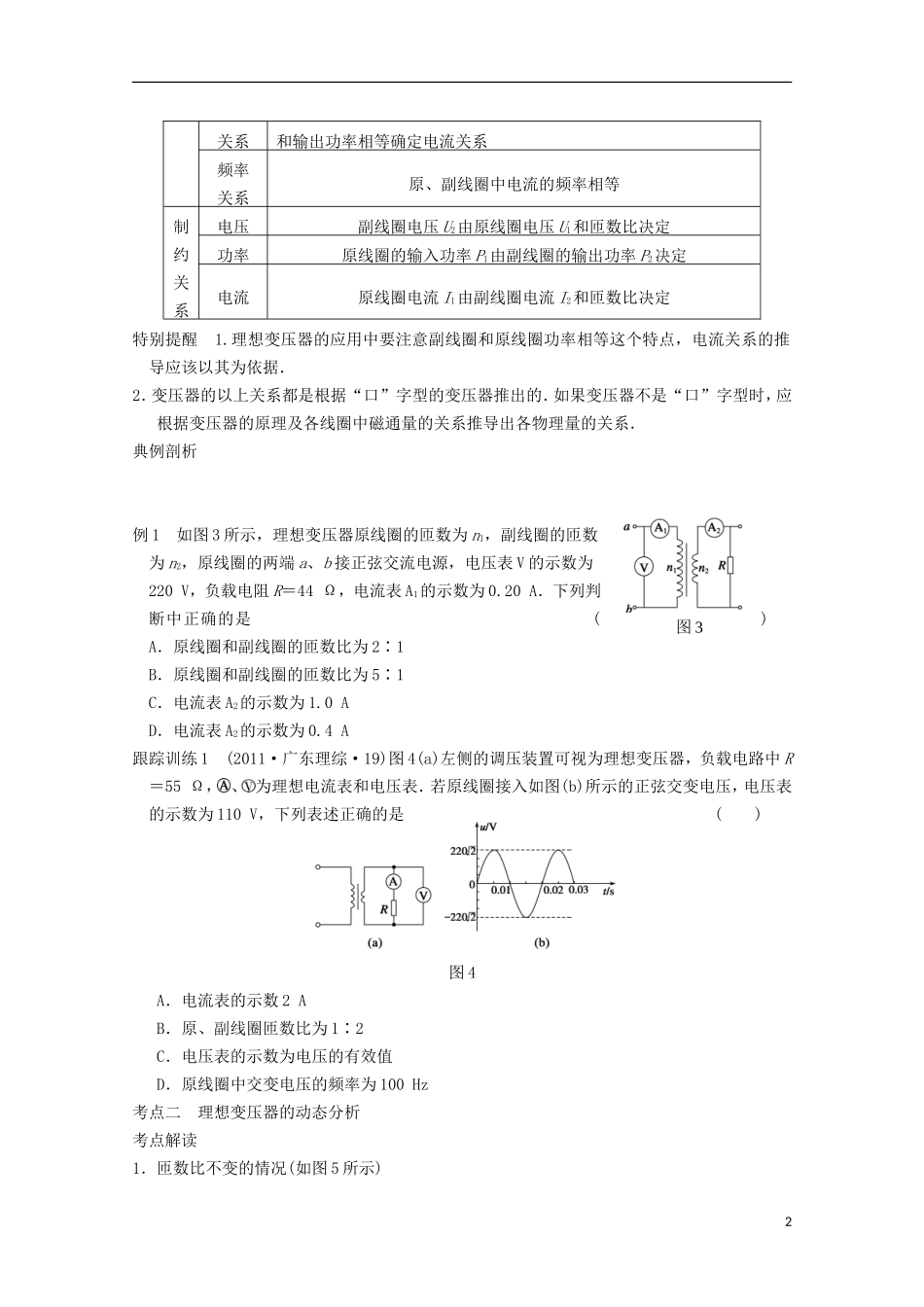

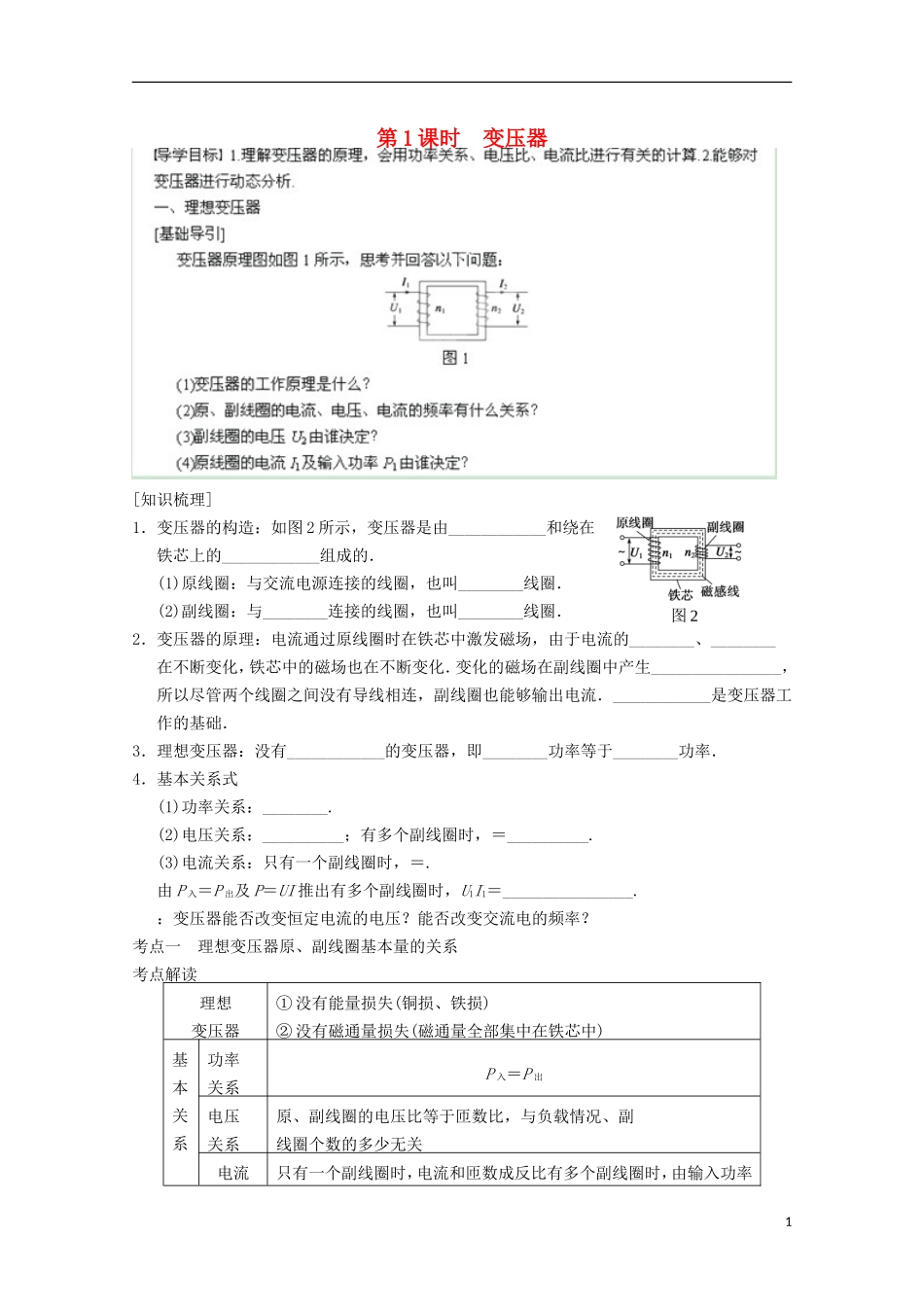

图 2第 1 课时 变压器 [知识梳理]1．变压器的构造：如图 2 所示，变压器是由____________和绕在 铁芯上的____________组成的．(1)原线圈：与交流电源连接的线圈，也叫________线圈．(2)副线圈：与________连接的线圈，也叫________线圈．2．变压器的原理：电流通过原线圈时在铁芯中激发磁场，由于电流的________、________在不断变化，铁芯中的磁场也在不断变化．变化的磁场在副线圈中产生________________，所以尽管两个线圈之间没有导线相连，副线圈也能够输出电流．____________是变压器工作的基础．3．理想变压器：没有____________的变压器，即________功率等于________功率．4．基本关系式(1)功率关系：________.(2)电压关系：__________；有多个副线圈时，＝__________.(3)电流关系：只有一个副线圈时，＝.由 P 入＝P 出及 P＝UI 推出有多个副线圈时，U1I1＝________________.：变压器能否改变恒定电流的电压？能否改变交流电的频率？考点一 理想变压器原、副线圈基本量的关系考点解读理想变压器① 没有能量损失(铜损、铁损)② 没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系P 入＝P 出电压关系原、副线圈的电压比等于匝数比，与负载情况、副线圈个数的多少无关电流只有一个副线圈时，电流和匝数成反比有多个副线圈时，由输入功率1图 3关系和输出功率相等确定电流关系频率关系原、副线圈中电流的频率相等制约关系电压副线圈电压 U2由原线圈电压 U1和匝数比决定功率原线圈的输入功率 P1由副线圈的输出功率 P2决定电流原线圈电流 I1由副线圈电流 I2和匝数比决定特别提醒 1.理想变压器的应用中要注意副线圈和原线圈功率相等这个特点，电流关系的推导应该以其为依据．2．变压器的以上关系都是根据“口”字型的变压器推出的．如果变压器不是“口”字型时，应根据变压器的原理及各线圈中磁通量的关系推导出各物理量的关系．典例剖析例 1 如图 3 所示，理想变压器原线圈的匝数为 n1，副线圈的匝数为 n2，原线圈的两端 a、b 接正弦交流电源，电压表 V 的示数为220 V，负载电阻 R＝44 Ω，电流表 A1的示数为 0.20 A．下列判断中正确的是 ( )A．原线圈和副线圈的匝数比为 2∶1B．原线圈和副线圈的匝数比为 5∶1C．电流表 A2的示数为 1.0 AD．电流表 A2的示数为 0.4 A跟踪训练 1 (2011·广东理综·19)图 4(a)左侧的调压装置可视为理想变压器，负载电路中 R＝55 Ω， 、 为理想电...
