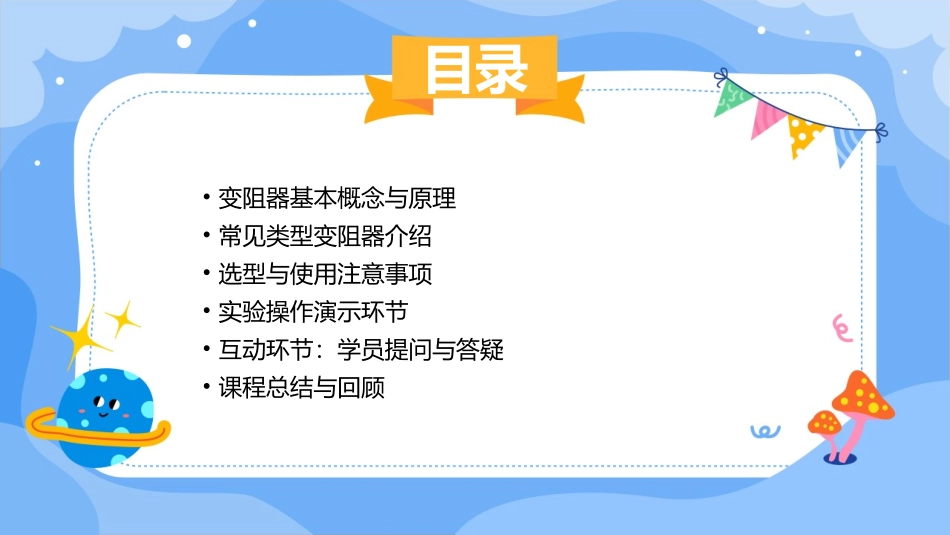

2024精品变阻器教案全套目录•变阻器基本概念与原理•常见类型变阻器介绍•选型与使用注意事项•实验操作演示环节•互动环节：学员提问与答疑•课程总结与回顾01变阻器基本概念与原理变阻器是一种电子元件，其电阻值可以在一定范围内连续或分段调整。定义在电路中，变阻器主要用来调整电流、电压或信号幅度，以满足不同电路或设备的工作需求。作用变阻器定义及作用变阻器通过改变其内部电阻材料的长度、截面积或电阻率来调整电阻值。当外部条件（如滑动触点位置）改变时，内部电阻网络中的电流路径会发生变化，从而改变整个变阻器的电阻值。工作原理根据构造和工作方式的不同，变阻器可分为滑动变阻器、旋转变阻器、压敏变阻器等多种类型。其中，滑动变阻器是最常见的一种，主要由固定电阻丝、滑动触点、绝缘材料等部分构成。结构类型工作原理与结构类型电阻变化规律变阻器的电阻值随外部条件（如滑动触点位置）的变化而变化。在滑动变阻器中，当滑动触点沿电阻丝移动时，接入电路的电阻丝长度发生变化，从而改变电阻值。特性曲线描述变阻器电阻值随外部条件变化的曲线称为特性曲线。不同类型的变阻器具有不同的特性曲线。例如，滑动变阻器的特性曲线通常是一条直线或近似直线，表示电阻值与滑动触点位置之间的线性关系。电阻变化规律及特性曲线应用领域变阻器广泛应用于各种电子设备和电路中，如音频设备、电源电路、测量仪器等。它们在这些设备和电路中起到调整电流、电压或信号幅度的作用，以满足不同工作条件下的性能需求。市场需求随着电子技术的不断发展和应用领域的不断拓展，对变阻器的性能、稳定性和可靠性等方面的要求也越来越高。因此，市场上对高品质、高性能的变阻器产品有着持续且不断增长的需求。应用领域及市场需求02常见类型变阻器介绍滑动变阻器构造与原理滑动变阻器由电阻丝、滑片、金属杆、接线柱等构成。通过改变接入电路中电阻丝的长度来改变电阻，从而起到变阻作用。使用方法将滑动变阻器串联在电路中，通过移动滑片来改变电阻值。注意接线柱的选择，以及滑动变阻器的最大阻值。优缺点滑动变阻器具有调节方便、直观的优点，但调节精度相对较低，且易磨损。旋转式变阻器主要由电阻体、转轴、旋钮等构成。通过旋转旋钮改变电阻体接入电路的角度，从而改变电阻值。构造与原理将旋转式变阻器串联在电路中，通过旋转旋钮来调节电阻值。注意选择合适的接线柱和旋钮的旋转方向。使用方法旋转式变阻器调节精度较高，且不易磨损，但调节速度相对较慢。优缺点旋转式变阻器使用方法将压敏电阻或光敏电阻串联在电路中，通过改变外加压力或光照强度来调节电阻值。注意选择合适的阈值和接线方式。构造与原理压敏电阻的阻值随外加压力的变化而变化，光敏电阻的阻值随光照强度的变化而变化。它们都属于非线性电阻，具有特定的电压或光照阈值。优缺点压敏电阻和光敏电阻具有灵敏度高、反应速度快的优点，但易受环境因素影响，稳定性相对较差。压敏电阻和光敏电阻数字电位器热敏电阻湿敏电阻磁敏电阻其他特殊类型变阻器01020304通过数字信号控制电阻值的变化，具有高精度、高稳定性等优点，但价格相对较高。阻值随温度的变化而变化，常用于温度检测和控制电路。阻值随湿度的变化而变化，常用于湿度检测和控制电路。阻值随磁场的变化而变化，常用于磁场检测和控制电路。03选型与使用注意事项选型依据及参数设置根据实际电路中的负载电流大小，选择合适的变阻器额定电流。根据电路工作电压，选择相应的变阻器额定电压。根据负载功率和电路要求，选择适当的变阻器功率。根据电路对阻抗的要求，选择具有合适阻抗范围的变阻器。负载电流额定电压功率阻抗范围在安装前，应检查变阻器的外观、接线端子和绝缘性能等，确保完好无损。安装前检查将变阻器安装在干燥、通风、无腐蚀性气体和易燃易爆物品的场所。安装位置按照电路图和接线端子的标识正确接线，确保接线牢固可靠。接线方式在通电前，使用万用表等工具检查变阻器的接线是否正确；通电后，观察变阻器的工作状态，如有异常应及时断电检查。调试方法正确安装与调试方法当变阻器出现故障时，可能会出现电路异常、发热、噪音等现象...
