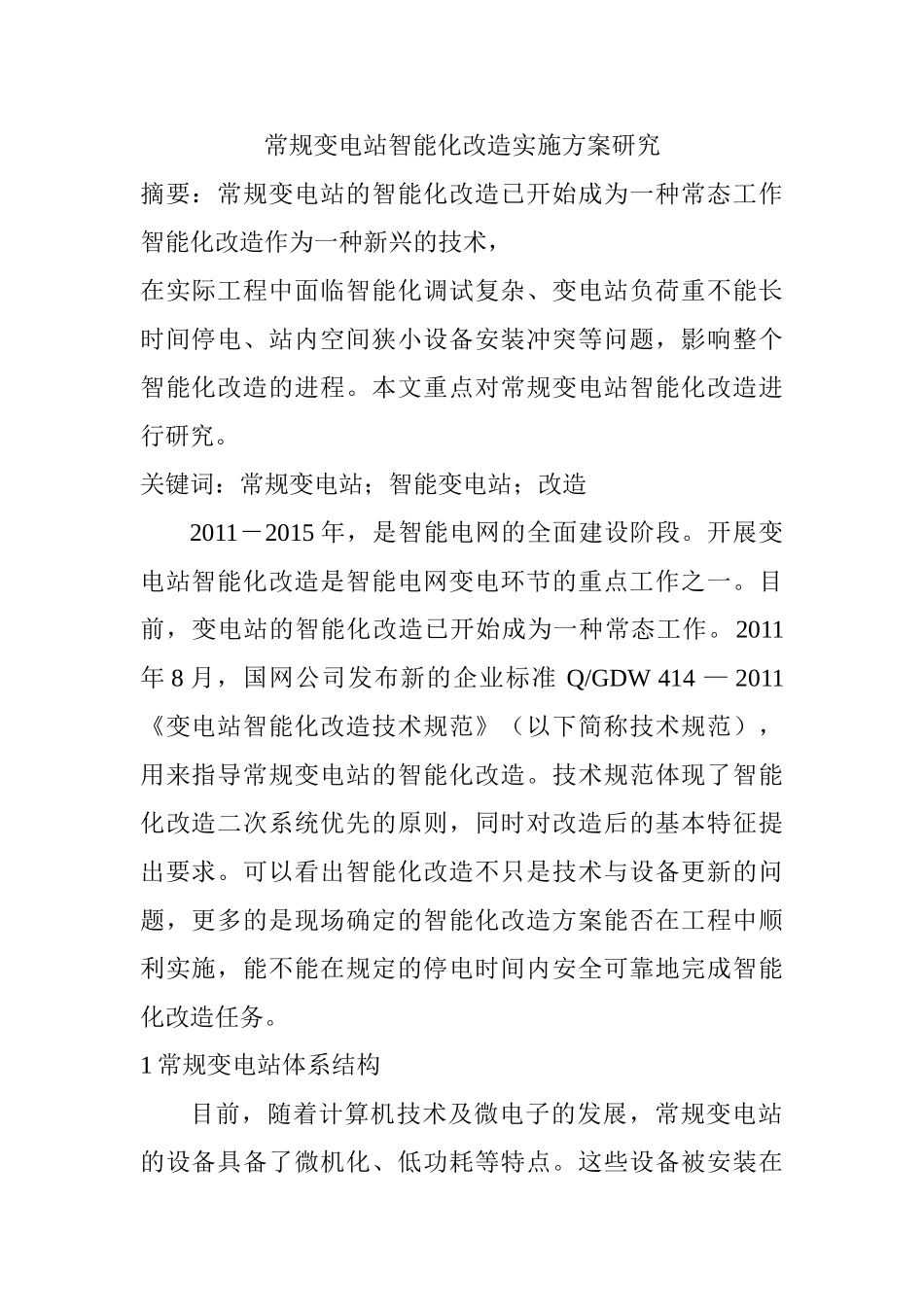

常规变电站智能化改造实施方案研究摘要：常规变电站的智能化改造已开始成为一种常态工作智能化改造作为一种新兴的技术，在实际工程中面临智能化调试复杂、变电站负荷重不能长时间停电、站内空间狭小设备安装冲突等问题，影响整个智能化改造的进程
本文重点对常规变电站智能化改造进行研究
关键词：常规变电站；智能变电站；改造2011－2015 年，是智能电网的全面建设阶段
开展变电站智能化改造是智能电网变电环节的重点工作之一
目前，变电站的智能化改造已开始成为一种常态工作
2011年 8 月，国网公司发布新的企业标准 Q/GDW 414 — 2011《变电站智能化改造技术规范》（以下简称技术规范），用来指导常规变电站的智能化改造
技术规范体现了智能化改造二次系统优先的原则，同时对改造后的基本特征提出要求
可以看出智能化改造不只是技术与设备更新的问题，更多的是现场确定的智能化改造方案能否在工程中顺利实施，能不能在规定的停电时间内安全可靠地完成智能化改造任务
1 常规变电站体系结构目前，随着计算机技术及微电子的发展，常规变电站的设备具备了微机化、低功耗等特点
这些设备被安装在两个不同的功能层，即站控层和间隔层
站控层设备由远方通信接口、操作员工作站和带数据库的计算机等组成；间隔层主要由变电站的继电保护、测控、计量等二次设备组成
目前传统变电站信息采集来源于常规的电磁型电压互感器（TV）和电流互感器（TA）
TV 的额定输出电压为 100 V 或 100/31/2V，TA 的额定输出电流为 1 A 或 5 A
因此，变电站设备必须通过电缆将这些采样值传送至继电保护、测控、计量等系统，同时经过各自系统的 A/D 转换将 TV 和 TA 的二次值变换为适用于电子电路的信号

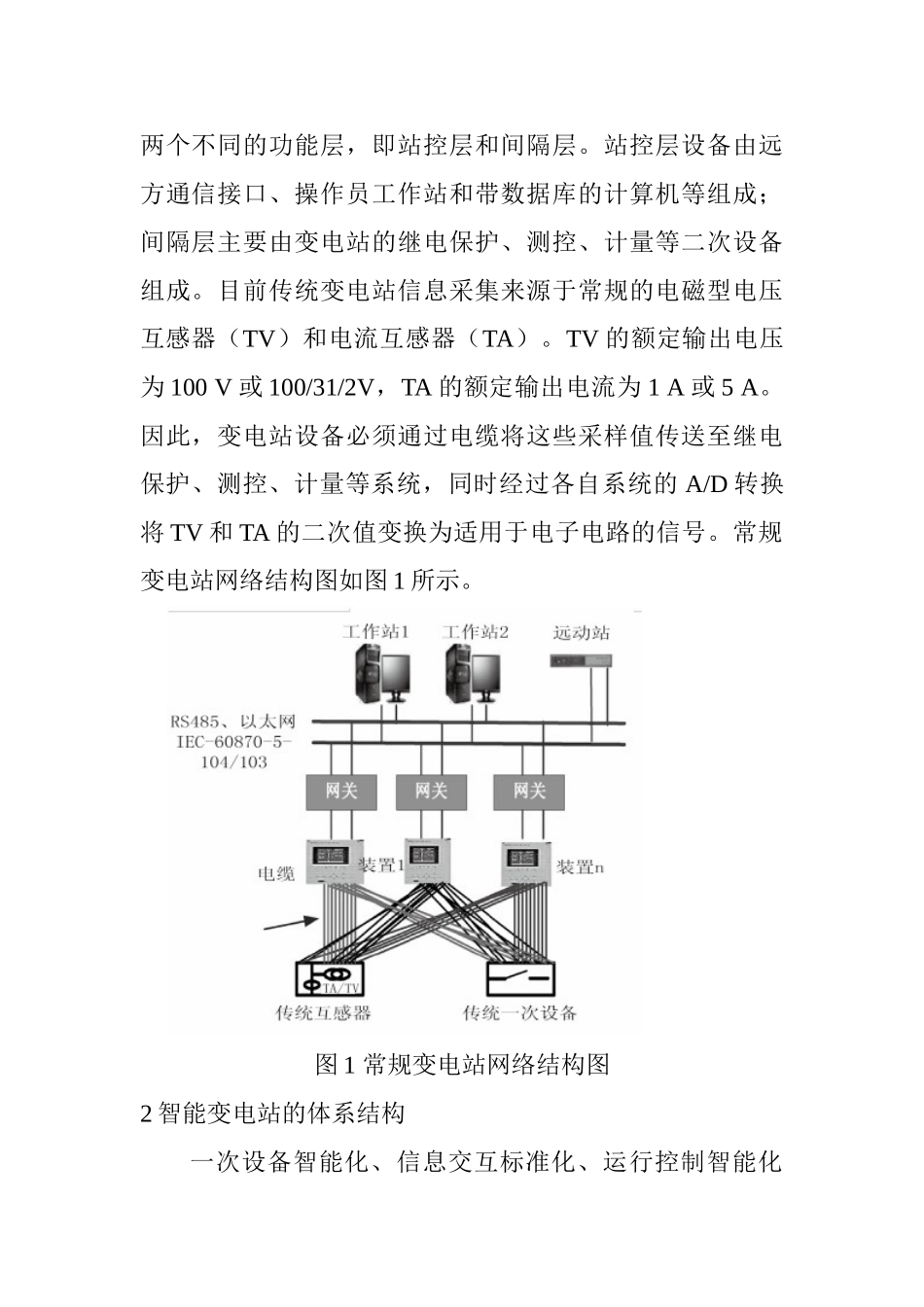

常规变电站网络结构图如图 1 所示
图 1 常规变电站网络结构图2 智能变电站的体系结构一次设备智能化、信息交互标准化、运行控制智能
