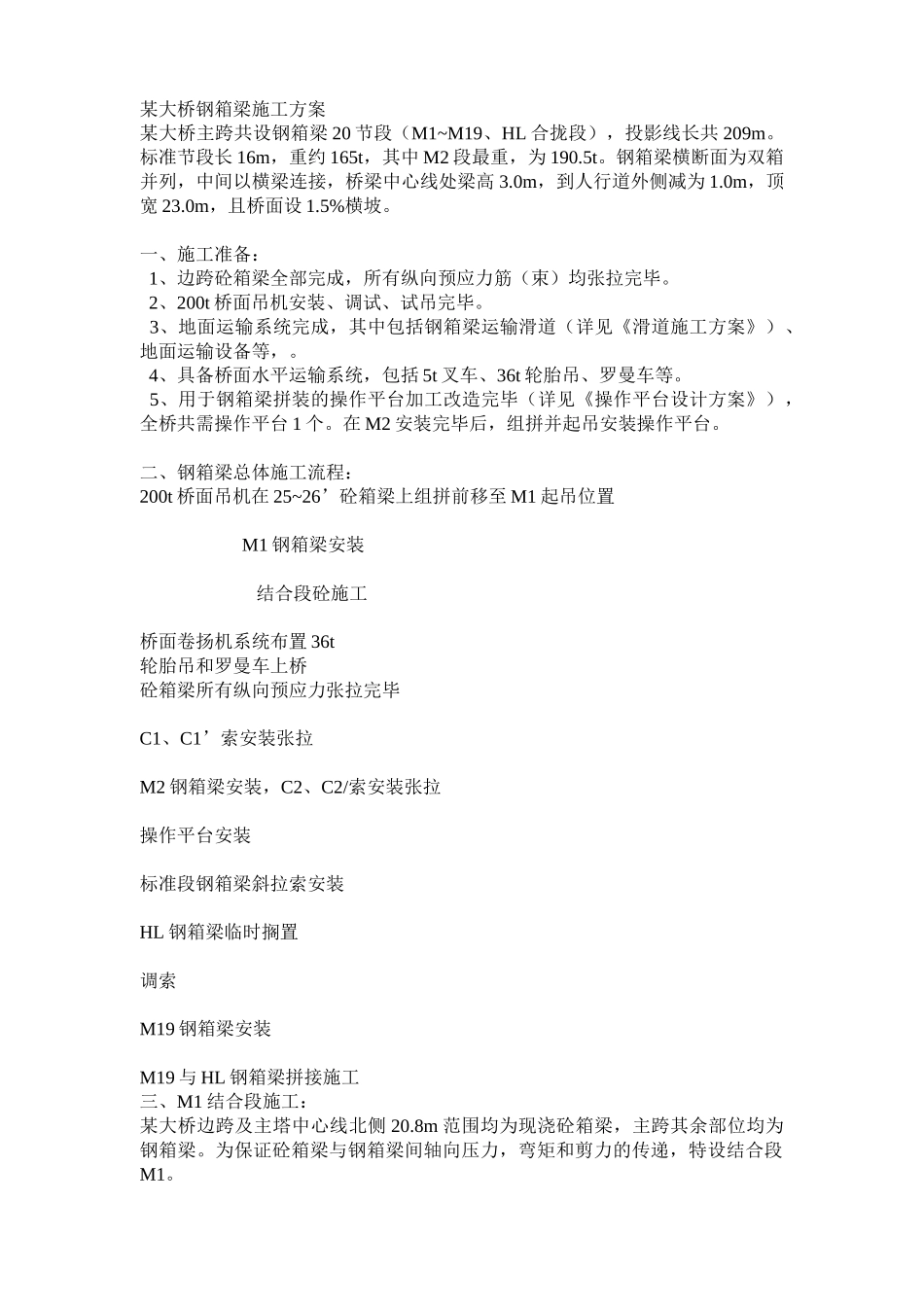

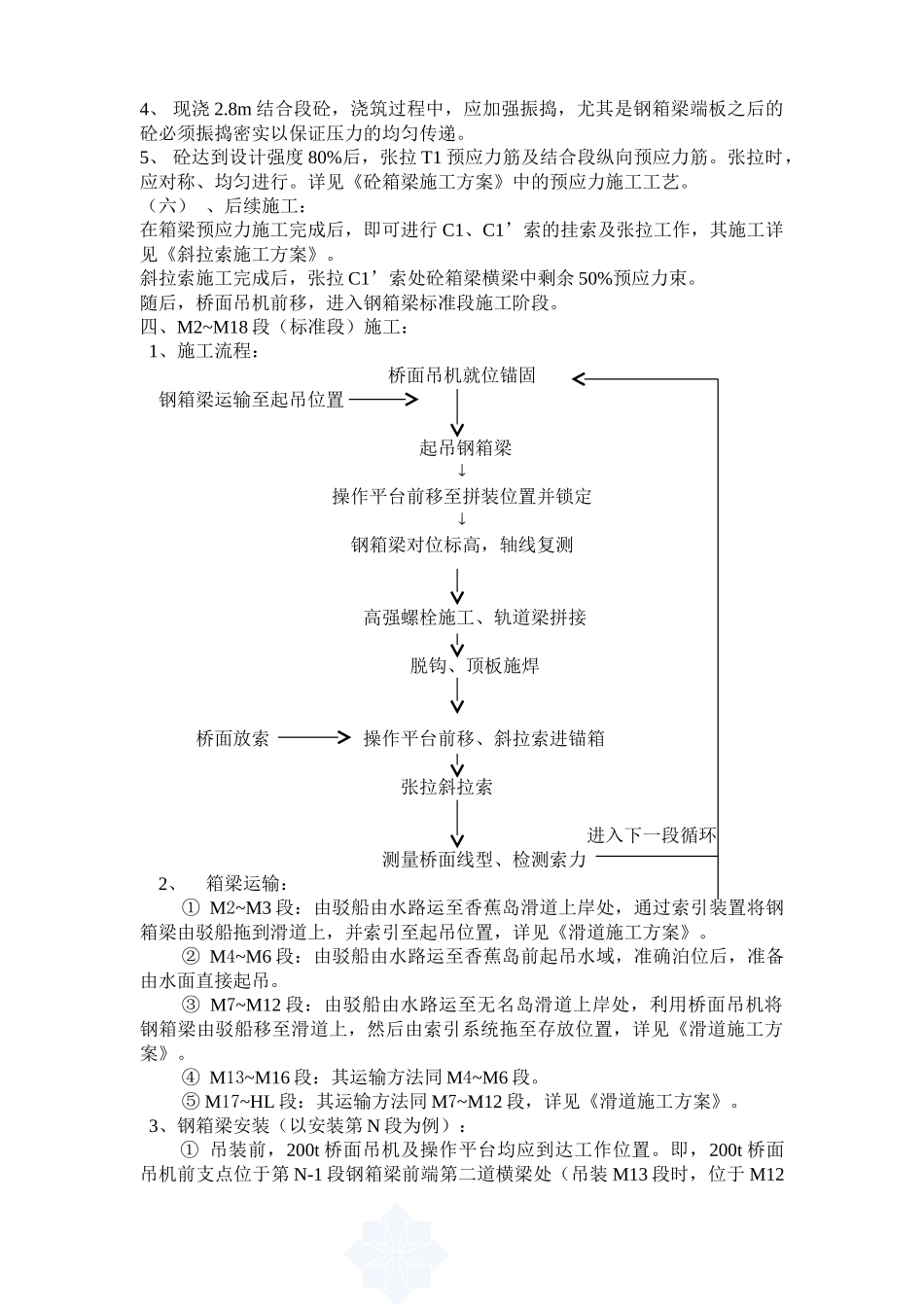

某大桥钢箱梁施工方案某大桥主跨共设钢箱梁 20 节段（M1~M19、HL 合拢段），投影线长共 209m。标准节段长 16m，重约 165t，其中 M2 段最重，为 190.5t。钢箱梁横断面为双箱并列，中间以横梁连接，桥梁中心线处梁高 3.0m，到人行道外侧减为 1.0m，顶宽 23.0m，且桥面设 1.5%横坡。一、施工准备： 1、边跨砼箱梁全部完成，所有纵向预应力筋（束）均张拉完毕。 2、200t 桥面吊机安装、调试、试吊完毕。 3、地面运输系统完成，其中包括钢箱梁运输滑道（详见《滑道施工方案》）、地面运输设备等，。 4、具备桥面水平运输系统，包括 5t 叉车、36t 轮胎吊、罗曼车等。 5、用于钢箱梁拼装的操作平台加工改造完毕（详见《操作平台设计方案》），全桥共需操作平台 1 个。在 M2 安装完毕后，组拼并起吊安装操作平台。二、钢箱梁总体施工流程：200t 桥面吊机在 25~26’砼箱梁上组拼前移至 M1 起吊位置 M1 钢箱梁安装 结合段砼施工桥面卷扬机系统布置 36t轮胎吊和罗曼车上桥砼箱梁所有纵向预应力张拉完毕C1、C1’索安装张拉M2 钢箱梁安装，C2、C2/索安装张拉操作平台安装标准段钢箱梁斜拉索安装HL 钢箱梁临时搁置调索M19 钢箱梁安装M19 与 HL 钢箱梁拼接施工三、M1 结合段施工：某大桥边跨及主塔中心线北侧 20.8m 范围均为现浇砼箱梁，主跨其余部位均为钢箱梁。为保证砼箱梁与钢箱梁间轴向压力，弯矩和剪力的传递，特设结合段M1。结合段包括 M1 段钢箱梁及 2.8m 砼箱梁接头，其中 M1 段钢箱梁宽 23.0m，长3.2m，梁高 3.0m，总重 67.435t。（一） 、准备工作：1、已完成主塔中心线北侧 18m 范围内砼箱梁的现浇工作，北侧砼箱梁仅余2.8m 结合段未浇。2、纵向预应力束除 T1 外，全部张拉完毕；无索横梁的预应力束张拉完毕，有索横梁的预应力束张拉 50%；横梁及腹板的竖向预应力蹬筋张拉完毕。3、200t 桥面吊机在边跨侧拼装完毕，行走至 M1 吊装位置，前支点位于主塔中心线北侧 16m 处，即在 S2 支撑上方。锚固后，进行试吊。4、M1 段钢箱梁支架及操作脚手搭设完毕。5、C1 索在钢箱梁制作场地固定在 M1 段钢箱梁上。6．M1 与边跨砼梁结合段浇注砼时，边跨砼箱梁在 28 号墩还有一段箱梁未完成。（二）、施工流程：在各项准备工作完成后，即进入结合段施工阶段。桥面吊机前移到位 M1 钢箱梁吊至支架上 调整复核轴线及标高M1 钢箱梁驳岸C1 索精确定位 现浇 2.8m 砼结合段 张拉 T1...
